5-1415898-1

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: Power Relay 24VDC 20A SPST-NO(29x12.7x15.7)mm THT
供应商型号: TS-5-1415898-1
供应商: 海外现货
标准整包数: 20
TE CONNECTIVITY 其他继电器 5-1415898-1

5-1415898-1概述

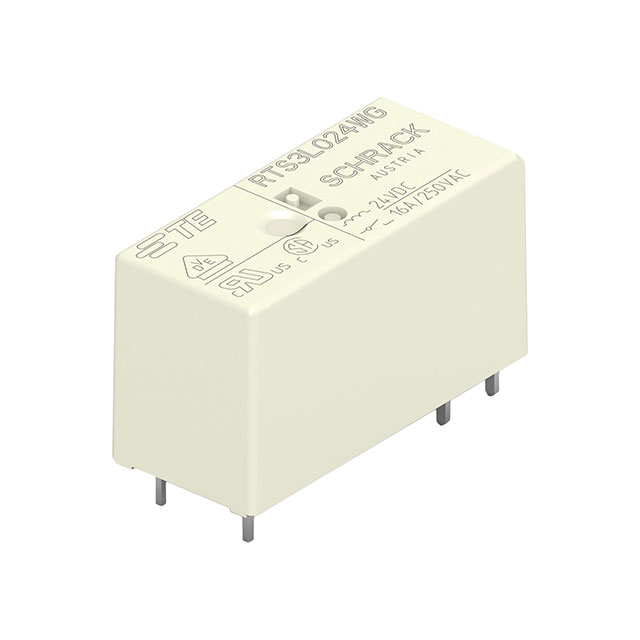

    SCHRACK RT-iPower Power PCB Relay 技术手册

    1. 产品简介


    SCHRACK RT-iPower Power PCB Relay 是一种通用型功率继电器,主要用于电路板上,能够控制高电流负载,如LED照明系统、电感灯泡、运动检测器、光传感器、智能墙插插座及电机等。其主要特点包括单极单掷(1 form A, NO)触点设计,以及可选的单稳态或双稳态线圈配置。

    2. 技术参数


    基本规格:
    - 触点类型:1 form A (NO)
    - 额定电压:250VAC
    - 最大切换电压:480VAC
    - 额定电流:16A
    - 接触材料:W(预触点)+ AgSnO2
    - 操作频率:无负载/有负载下为360/3600h-1
    - 操作/释放时间:最大,直流线圈情况下为10/5ms
    - 绝缘等级:VDE认证,UL认证,cCSAus认证
    - 工作温度范围:-40°C至105°C
    具体型号参数:
    - RTS3T 和 RTSET:针对电子球泡负载进行优化
    - RTS3L:适用于一般用途

    3. 产品特点和优势


    - 高性能触点材料:采用银锡氧化物材料,确保高可靠性和长寿命。
    - 双稳态和单稳态线圈:提供灵活的操作模式选择。
    - 高绝缘强度:初始耐压达1250Vrms,符合安全标准。
    - 卓越的机械耐久性:单稳态版本可达>5x106次操作,双稳态版本可达>3x106次操作。

    4. 应用案例和使用建议


    典型应用:
    - LED照明系统
    - 灯丝和白炽灯负载
    - 运动检测器和光传感器
    - 智能墙插插座
    - 电机和总线系统执行器
    使用建议:
    - 在设计电路时,考虑到负载类型和工作环境,选择合适的接触材料和操作频率。
    - 确保安装环境符合温度和湿度要求,以避免过热或冷凝。
    - 在接线过程中,确保连接稳固,避免松动导致接触不良。

    5. 兼容性和支持


    - 兼容性:支持各种工业和商业应用,易于与其他电子元件集成。
    - 厂商支持:提供详尽的技术支持文档,以及针对特定需求的定制化服务。
    - 配件:包括插件、端子和插座,具体参见附带的配件目录。

    6. 常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查连接是否牢固,确认触点材料和操作频率是否匹配,必要时重新焊接。
    - 问题2:动作迟缓
    - 解决方案:确保供电电压稳定,检查是否有线圈故障,更换线圈。
    - 问题3:接触不良
    - 解决方案:清洁触点表面,检查触点材料是否磨损或老化,如有必要进行更换。

    7. 总结和推荐


    综上所述,SCHRACK RT-iPower Power PCB Relay是一款高性能、多功能且应用广泛的继电器产品。其出色的电气特性和广泛的应用领域使其成为市场上极具竞争力的产品之一。强烈推荐在需要高可靠性、高耐久性的场合使用本产品。

5-1415898-1参数

参数
开关功能 -
继电器类型 -
长*宽*高 29mm(长度)*15.7mm(高度)
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

5-1415898-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1415898-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 5-1415898-1 5-1415898-1数据手册

5-1415898-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1240+ $ 3.0744 ¥ 26.1324
库存: 0
起订量: 1240 增量: 1240
交货地:
最小起订量为:1240
合计: ¥ 0
