FC-325-CW3

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 底座安装,焊接安装
供应商型号: N-FC-325-CW3
供应商: 云汉优选
标准整包数: 1

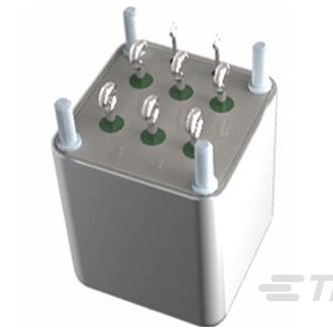

TE CONNECTIVITY 其他继电器 FC-325-CW3

FC-325-CW3概述


    产品简介

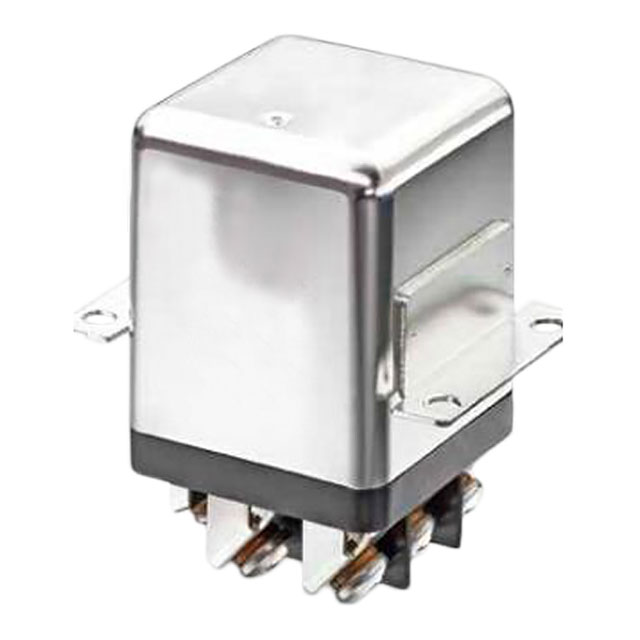

    TE Connectivity(TE)推出的FC-325系列继电器是专为航空航天、国防及海洋市场设计的高性能产品。作为一款密封型非锁存式25安培继电器,其采用双断开触点设计,提供比市场上同类产品更高的负载能力。这些继电器广泛应用于恶劣环境下,如感应负载、电机和灯负载的切换控制。
    主要功能与特点:
    - 双断开触点设计,减少单点损耗。
    - 全焊接结构,提升可靠性和耐用性。
    - 广泛适用于航空航天、军事及海洋领域的各种高要求场景。
    - 负载额定值为25安培,支持多种电压配置(直流28V、交流115V)。
    应用领域:
    - 发射系统
    - 动力分配
    - 燃油泵控制
    - 导航与制导系统
    - 飞机厨房和客舱设备
    - 武器系统
    - 地面支持设备

    技术参数


    以下是CII FC-325系列继电器的技术规格和关键性能指标:
    | 类别 | 参数 |

    | 机械/环境特性
    | 温度范围 | -70°C 至 +125°C |
    | 海拔高度 | 80,000英尺 |
    | 振动测试 | 正弦振动:10g/5至1000Hz |
    | 冲击测试 | 50g/11ms |
    | 电气特性
    | 绝缘强度 | 海平面:线圈至外壳1250Vrms;其他点1500Vrms;海拔80,000英尺:所有点500Vrms |
    | 绝缘电阻 | 初始值≥100MΩ;寿命或环境测试后≥50MΩ |
    | 触点电压降 | 额定电流时初始值≤150mV;寿命时≤175mV |
    | 操作特性
    | 吸合时间 | AC:≤25ms;DC:≤20ms |
    | 释放时间 | AC:≤50ms;DC:≤10ms |
    | 回跳时间 | ≤2ms |
    | 其他特性
    | 防护等级 | 密封设计,防腐金属外壳 |

    产品特点和优势


    1. 可靠性与稳定性
    FC-325系列继电器采用全焊接结构,消除了传统焊接可能带来的故障风险,确保长期运行稳定。
    2. 高电流处理能力
    其额定电流高达25安培,特别适合高功率负载的应用场景,例如电机和大功率照明设备。
    3. 宽温域适应性
    工作温度范围从-70°C到+125°C,确保其能在极端气候条件下正常工作。
    4. 多样化电压选择
    支持28VDC和115VAC两种电压配置,便于与不同电源系统的集成。
    应用案例与使用建议
    应用案例:
    - 在导弹发射系统中作为关键信号开关,控制主动力输出。
    - 在飞机燃油泵控制系统中实现高效负载切换。
    - 在舰船电力分配网络中稳定地分发高压电流。
    使用建议:
    1. 确保安装环境无腐蚀性气体和液体,以延长继电器使用寿命。
    2. 定期检查绝缘电阻,避免因老化导致接触不良。
    3. 在高湿度或低温环境中使用时,需增加适当的防潮措施。

    兼容性和支持


    - 兼容性:FC-325系列继电器符合MS27418标准,可与多种军事规格设备无缝对接。
    - 支持服务:TE Connectivity提供全面的技术支持,包括产品选型指导、现场调试和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器吸合时间过长 | 检查电源电压是否符合要求,调整磁滞回路。 |
    | 接触电阻过大 | 清洁触点表面,避免油脂或氧化物积累。 |
    | 绝缘性能下降 | 检查是否有湿气侵入,必要时更换密封圈。 |
    总结与推荐
    CII FC-325系列继电器凭借其卓越的性能和可靠性,成为航空航天、国防及海洋领域的理想选择。其双断开触点设计、全焊接结构以及广泛的适用温度范围使其在市场上具有极高的竞争力。此外,TE Connectivity提供的完善支持体系进一步增强了用户的信心。
    推荐结论:对于需要高负载切换且对环境适应性强的应用场景,FC-325系列继电器无疑是最佳选择之一。其优秀的性价比和可靠性使其成为众多项目的首选解决方案。

FC-325-CW3参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装,托盘

FC-325-CW3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FC-325-CW3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY FC-325-CW3 FC-325-CW3数据手册

FC-325-CW3封装设计

查看详情并下载
Symbol
Footprint
3D Model
