首页  >  产品百科  >  XT4S4LC4

XT4S4LC4

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 DIN导轨安装,螺纹安装 77mm*15.8mm*69mm
供应商型号: N-XT4S4LC4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 XT4S4LC4

XT4S4LC4概述


    产品简介

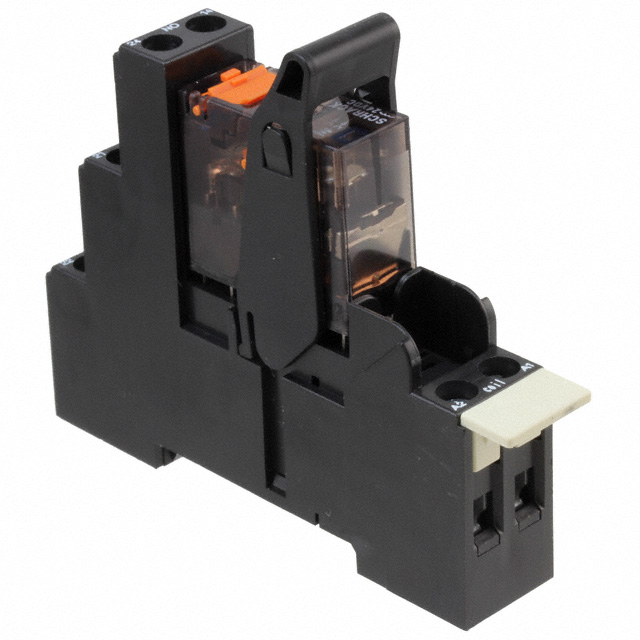

    Schrack XT继电器是一款由XT继电器、DIN导轨插座、塑料保持夹和标识标签组成的完整套件。它适用于各种负载需求,包括单极常开(1 CO)16A或双极常开(2 CO)8A的额定负载。此外,该继电器具有敏感的直流或交流线圈,符合增强绝缘标准(保护等级II/ VDE 0700),并且具备安全分离至VDE 0160的标准。产品配有连接跳线条,方便互联,同时还提供可选手动测试标签和机械及电气指示器。

    技术参数


    - 基本规格
    - 额定电压/最大切换电压:AC 240/400 VAC
    - 额定电流:16 A(单极)或 8 A(双极)
    - 最大断开能力:AC 4000 VA(单极)或 2000 VA(双极)
    - 最大接通能力:30 A(单极)或 15 A(双极)
    - 接触材料:AgNi 90/10
    - 线圈规格
    - 直流线圈:24 VDC
    - 交流线圈:24 VAC、115 VAC、230 VAC
    - 额定线圈电压范围:24 VDC,24 VAC,115 VAC,230 VAC
    - 线圈版本(直流):
    - 代码:LC4
    - 额定电压:24 VDC
    - 吸合电压:16.8 VDC
    - 释放电压:2.4 VDC
    - 线圈电阻:1440Ω ±10%
    - 功率:419 mW
    - 线圈版本(交流):
    - 代码:R24
    - 额定电压:24 VAC
    - 吸合电压:18.0 VAC
    - 释放电压:3.6 VAC
    - 线圈电阻:350Ω ±10%
    - 功率:0.77 VA
    - 绝缘
    - 爬电距离/空气间隙:≥ 8 / 8 mm
    - 绝缘材料组别:IIIa
    - 跟踪指数:PTI 175 V
    - 其他数据
    - 机械寿命:直流线圈> 10 x 10^6次循环,交流线圈> 5 x 10^6次循环
    - 环境温度范围:
    - 安装/处理:-20°C...+70°C
    - 运行:-40°C...+70°C
    - 端子:螺钉端子
    - 额定绝缘电压:250 V
    - 过电压类别:III

    产品特点和优势


    - 增强型绝缘:确保更高的安全性,符合VDE 0700和VDE 0160标准。
    - 灵活的安装选项:多种线圈电压选择,满足不同场合需求。
    - 易于连接:提供了跳线条和标识标签,简化安装过程。
    - 可靠的操作:经过多次循环验证的机械和电气性能,确保长期稳定运行。
    - 宽泛的工作温度范围:-40°C到+70°C,适合各种恶劣环境条件。

    应用案例和使用建议


    - 应用案例:在工业自动化设备中用于控制电机和负载。例如,在制造流水线上控制气缸动作,或者在智能家居系统中控制照明和电源开关。
    - 使用建议:
    - 确保接线正确,避免短路和过载。
    - 定期检查接触点,以防止腐蚀和磨损。
    - 在严苛环境下使用时,应增加额外的防护措施,如使用防尘盖。

    兼容性和支持


    - 兼容性:本产品与常见的DIN导轨系统兼容,可方便地安装在标准DIN导轨上。
    - 支持:TE Connectivity提供全面的技术支持和售后服务,包括产品合规性查询、故障诊断和维修服务。

    常见问题与解决方案


    1. 问题:接触不良。
    - 解决方案:清洁接触面并检查是否安装正确。

    2. 问题:无法正常吸合。
    - 解决方案:检查供电电压是否在规定范围内,确保接线无误。

    3. 问题:线圈过热。
    - 解决方案:确认负载不超过额定值,并检查散热装置是否有效工作。

    总结和推荐


    综上所述,Schrack XT继电器凭借其优异的电气性能、可靠的机械结构和广泛的应用范围,成为了市场上备受推崇的产品。无论是在工业自动化还是智能家居等领域,该产品都能提供卓越的表现和稳定的运行。强烈推荐此款继电器作为各类控制系统中的理想选择。

XT4S4LC4参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 77mm*15.8mm*69mm
安装方式 DIN导轨安装,螺纹安装
零件状态 停产
包装方式 散装

XT4S4LC4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

XT4S4LC4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY XT4S4LC4 XT4S4LC4数据手册

XT4S4LC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
