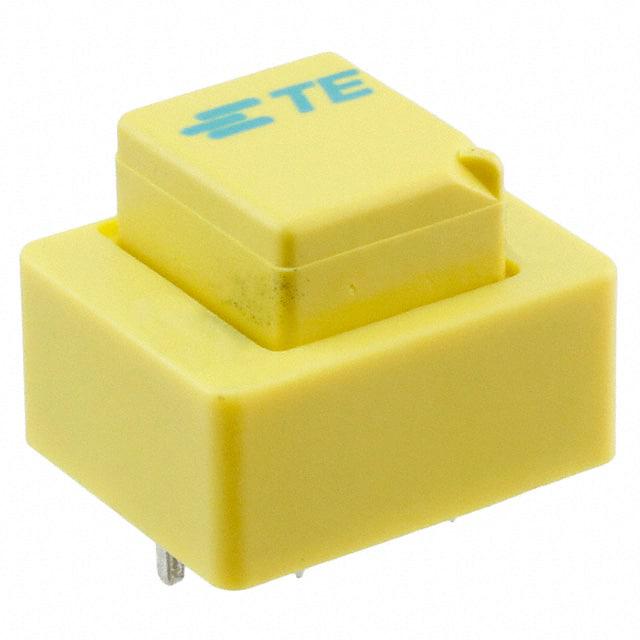

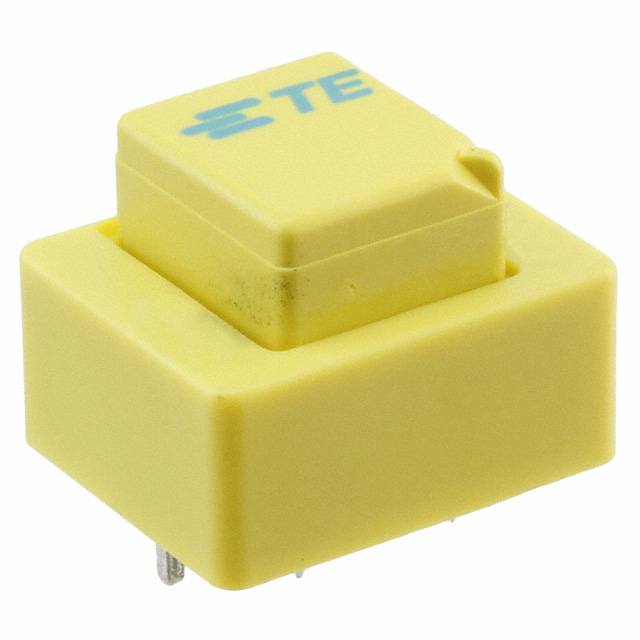

2-1904058-5

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: 汽车继电器, 单刀单掷, 2900mW
供应商型号: UA-2-1904058-5
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他开关 2-1904058-5

2-1904058-5概述

    高压直流继电器——Mini K HV预充电继电器

    产品简介


    Mini K HV预充电继电器是一种专为高电压直流应用设计的电子元器件。它属于电磁式继电器的一种,主要用于控制电路中的电流流动。该继电器的主要特点是适用于高压直流(DC)系统,能承受高达400VDC的工作电压。其应用领域广泛,涵盖汽车、工业自动化、通信设备等领域。

    技术参数


    - 基本参数
    - 产品类型:高压直流继电器
    - 配置:单稳态
    - 触点排列:单极双掷(SPST-NO-DM)
    - 线圈电压:12VDC
    - 接触电压:400VDC
    - 线圈功率:2.9W
    - 电气特性
    - 初始介电强度(开路触点之间):2000Vrms
    - 介电强度(触点与线圈之间):2000Vrms
    - 绝缘电阻:≥100MΩ@DC250V
    - 线圈电阻:50Ω
    - 接触材料:银合金
    - 机械特性
    - 尺寸:20.7mm x 25.55mm x 19.3mm
    - 重量:17g(约0.6oz)
    - 安装方式:印刷电路板安装
    - 环境条件
    - 工作温度范围:-40°C至85°C
    - 环境保护等级:RTIII
    - 最大操作温度:85°C(185°F)

    产品特点和优势


    1. 高电压耐受能力:能够承受高达400VDC的工作电压,适用于高压直流系统的预充电需求。
    2. 可靠耐用:采用银合金触点材料,具备出色的导电性和耐磨性。
    3. 小体积设计:紧凑的设计使其适合空间受限的应用场景。
    4. 环保认证:符合欧盟RoHS、ELV、REACH等法规标准,无卤素材料。

    应用案例和使用建议


    Mini K HV预充电继电器特别适合用于电动汽车(EV)的电池管理系统、储能系统以及工业自动化设备中的预充电控制。在实际应用中,用户需要注意以下几点:
    - 正确安装:确保继电器安装牢固,避免松动导致接触不良。
    - 环境适应性:考虑工作环境温度的变化,选择合适的散热措施以保证正常运行。
    - 合理布线:建议使用合适的电源线径和连接器,以减少电磁干扰。

    兼容性和支持


    Mini K HV预充电继电器与其他常见的电子元器件具有良好的兼容性。例如,TE Connectivity还提供了一系列其他相关的产品,如连接器和电缆组件,以确保整个系统的完整性和可靠性。同时,制造商提供了详尽的技术文档和支持服务,用户可以通过拨打技术支持热线+1 800 522 6752获取更多帮助。

    常见问题与解决方案


    - 问题1:继电器不响应
    - 解决方案:检查输入电压是否正常,确认是否有外部电磁干扰。

    - 问题2:触点磨损严重
    - 解决方案:检查接触电压和电流是否超出额定值,必要时更换新继电器。

    总结和推荐


    Mini K HV预充电继电器以其高电压耐受能力和紧凑设计,在高压直流系统中表现出色。其优良的性能和可靠的稳定性使其成为各类高压应用的理想选择。强烈推荐在需要高电压预充电控制的应用中使用这款产品。无论是从技术水平还是市场表现来看,Mini K HV预充电继电器都是一个值得信赖的选择。

2-1904058-5参数

参数
电气寿命 -
开关功能 -
开关配置 SPST
电流额定值 -
电压额定值 -
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

2-1904058-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1904058-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 2-1904058-5 2-1904058-5数据手册

2-1904058-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
