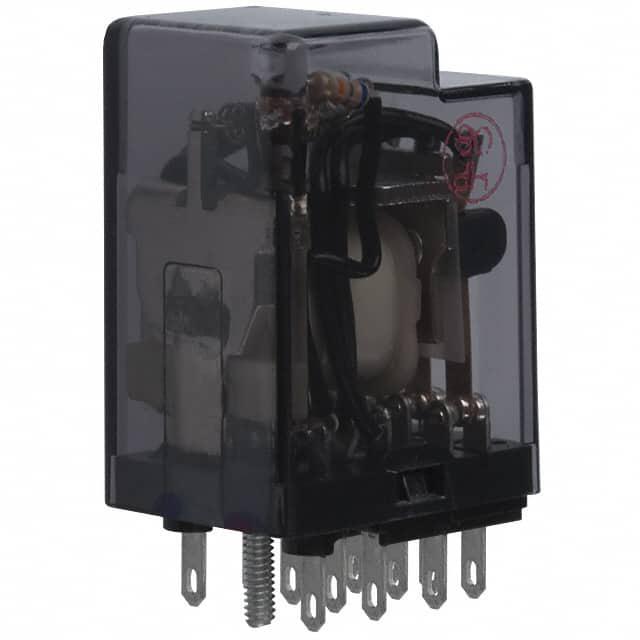

KHAU-17D11N-110

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 支架安装,通孔安装 28.2mm*21.8mm*34.9mm
供应商型号: KHAU-17D11N-110
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他继电器 KHAU-17D11N-110

KHAU-17D11N-110概述

    KHA Series Panel Plug-in Relay 技术手册解析

    1. 产品简介


    KHA系列面板插件继电器是通用型和工业级继电器的理想选择,适用于多种复杂应用场景。这类继电器具有多组触点设计(2极和4极),并提供多种形式的触点排列方式,能够满足广泛的应用需求。产品主要应用于工业缝纫机、健身器材、电梯、泵、机器人及太阳能板等领域。凭借紧凑的设计与高可靠性,KHA系列继电器在工业自动化和智能控制领域表现出色。

    2. 技术参数


    以下是KHA系列继电器的关键技术参数:
    | 参数类别 | 详细信息 |

    | 额定电压范围 | 5–240VDC 或 6–240VAC |
    | 绝缘系统 | 按照UL标准的Class B等级 |
    | 额定电流 | 1–5A(根据触点材质) |
    | 绝缘强度 | 接触间:1000Vrms;接触与线圈间:1500Vrms;相邻触点间:1500Vrms;线圈与框架间:1500Vrms |
    | 初始绝缘电阻 | ≥100MΩ(500VDC条件下) |
    | 工作温度范围 | -45℃ 至 70℃ |
    | 机械寿命 | 10×10⁶次操作周期 |
    其他特性还包括多种触点材料(如银、银镉氧化物等)和不同的安装配置选项。

    3. 产品特点和优势


    KHA系列继电器以其灵活的触点布置和多功能选项脱颖而出:
    - 支持两种和四种触点形式(2极和4极形式C),适用范围广。
    - 提供多种触点材料以应对不同负载需求。
    - 可选LED指示灯或手动复位按钮,提升可视化监控和操作便捷性。
    - 设计符合RoHS、REACH等环保标准,同时具备RTI保护功能。
    这些特点使其成为高要求工业环境下的可靠选择,特别是在需要高频切换、高绝缘和多样化配置的场合。

    4. 应用案例和使用建议


    - 工业缝纫机:适合高速操作,推荐选择机械寿命较高的型号。
    - 电梯系统:高绝缘强度确保安全性,建议结合多极触点增强稳定性。
    - 机器人和泵:由于频繁启动/停止需求,建议选择额定电流较高的型号。

    使用建议:
    - 确保供电电压稳定在额定范围内,避免过压对线圈造成损害。
    - 在高湿度环境中使用时,需定期检查绝缘性能。
    - 若需要高频操作,应选择适合的触点材料以延长使用寿命。

    5. 兼容性和支持


    KHA系列继电器可直接安装于定制插座上,兼容性强。支持的配件包括DIN插座、印刷电路板端子等。此外,TE Connectivity公司提供了详尽的技术文档和支持服务,确保用户能够在开发和部署过程中获得及时帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器动作延迟明显 | 检查供电电压是否波动,调整稳压器设置 |
    | 触点磨损严重 | 更换更高耐久性的触点材料 |
    | LED指示灯不亮 | 检查线路连接,确认LED正负极接反的可能性 |

    7. 总结和推荐


    综上所述,KHA系列继电器凭借其卓越的技术性能、灵活的配置选项和广泛的适用性,在工业应用中具有显著优势。无论是从可靠性还是经济性角度来看,这款继电器都值得推荐用于中高端工业控制系统。然而,为了实现最佳性能,用户应在实际应用前仔细阅读技术手册并进行必要的测试验证。
    推荐指数:★★★★☆(四颗星,适合作为工业领域的首选继电器之一)。

KHAU-17D11N-110参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 28.2mm*21.8mm*34.9mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

KHAU-17D11N-110厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KHAU-17D11N-110数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY KHAU-17D11N-110 KHAU-17D11N-110数据手册

KHAU-17D11N-110封装设计

查看详情并下载
Symbol
Footprint
3D Model
