9-1415018-1

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: SR6 Force Guided Power Relay, with 4 types of contact arrangements.
供应商型号: 9-1415018-1
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他开关 9-1415018-1

9-1415018-1概述


    产品简介

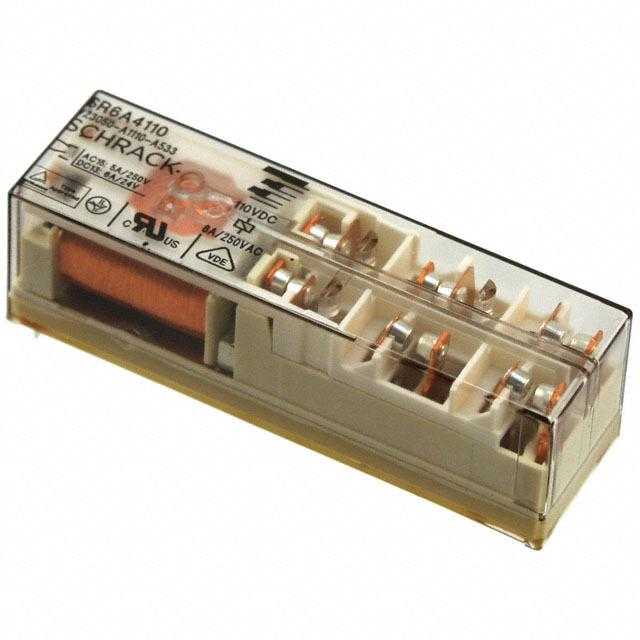

    力导引继电器 SR6 A/B/C/V
    力导引继电器 SR6 A/B/C/V 是一款专为多种应用场景设计的高性能继电器。它包含六极继电器,符合 EN 50205 力导引接触标准。SR6 继电器在所有触点间具有增强绝缘,并提供了三种不同的触点组合方式:3个常开(NO)加3个常闭(NC)、4个NO加2个NC、5个NO加1个NC。这些继电器在多个行业中有广泛的应用,例如紧急关闭、压力控制、机械设备控制、电梯和自动扶梯控制及安全相关应用。

    技术参数


    - 触点配置:
    - 3 NO + 3 NC
    - 4 NO + 2 NC
    - 5 NO + 1 NC
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:8A
    - 接触材料:
    - 银氧化锡(AgSnO2)
    - 银氧化锡 + 0.2µm 金(AgSnO2 + 0.2µm Au)
    - 接触风格:单触点,力导引型
    - 最小推荐接触负载:5V,10mA
    - 初始接触电阻:
    - 1A,24VDC 下≤100mΩ
    - 10mA,5VDC 下≤20Ω
    - 操作频率:带/不带负载分别为6/150次/min
    - 机械耐久性:10x10^6 次操作
    - 线圈数据:
    - 线圈电压范围:5至110VDC
    - 最大线圈功率:1200mW 或 800mW
    - 例如,K12 系列的额定操作释放电压为9VDC,线圈电阻为180Ω±10%,功率为800mW

    产品特点和优势


    力导引继电器 SR6 A/B/C/V 具有显著的特点,使其在各种应用场景中表现出色。首先,其增强的绝缘和强制导引接触保证了高可靠性和安全性,适合在需要高可靠性控制的场合使用。其次,该系列继电器具有多样化的触点配置,可以满足不同应用的需求。此外,它们还具有很高的机械耐久性,可承受高达10百万次的操作。总的来说,力导引继电器 SR6 在应急关断系统、机械设备控制和安全相关应用中展现出了出色的性能和竞争力。

    应用案例和使用建议


    应用案例
    - 紧急关闭:用于紧急情况下立即切断电源,确保人员和设备的安全。
    - 压力控制:监测并控制压力变化,保持系统的稳定运行。
    - 电梯和自动扶梯控制:提供稳定的电力控制,确保乘客的安全和舒适。
    使用建议
    - 安装位置:选择合适的安装位置,避免高温、潮湿或腐蚀性环境,以延长继电器的使用寿命。
    - 线路布局:遵循制造商推荐的布线指南,确保接线正确无误,避免短路风险。
    - 负载管理:确保负载不超过额定电流,防止过载损坏继电器。

    兼容性和支持


    力导引继电器 SR6 A/B/C/V 与多种电子设备和控制系统兼容,便于集成到现有系统中。TE Connectivity 提供全面的技术支持,包括产品咨询、故障排除和维护服务。如需更多信息和技术文档,请访问官方网站 http://relays.te.com/definitions。

    常见问题与解决方案


    - 问题:继电器接触不良。
    - 解决方案:检查接触面是否清洁,是否有锈蚀或磨损。必要时进行更换。

    - 问题:继电器操作频率过高导致过热。
    - 解决方案:降低操作频率,确保在规定的范围内使用,并考虑使用散热装置。

    总结和推荐


    综上所述,力导引继电器 SR6 A/B/C/V 是一款高性能、高可靠性的继电器产品,适用于多种应用场景。其强大的功能、广泛的适用性和良好的兼容性使其成为应急关断系统、压力控制、机械设备控制及安全相关应用的理想选择。因此,我们强烈推荐这一产品给需要高度可靠控制解决方案的客户。

9-1415018-1参数

参数
开关配置 -
电流额定值 -
电压额定值 -
电气寿命 -
开关功能 -

9-1415018-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1415018-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 9-1415018-1 9-1415018-1数据手册
