4-1415538-3

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-4-1415538-3
供应商: 期货订购
标准整包数: 2000
TE CONNECTIVITY 其他开关 4-1415538-3

4-1415538-3概述

    电子元器件产品技术手册

    1. 产品简介

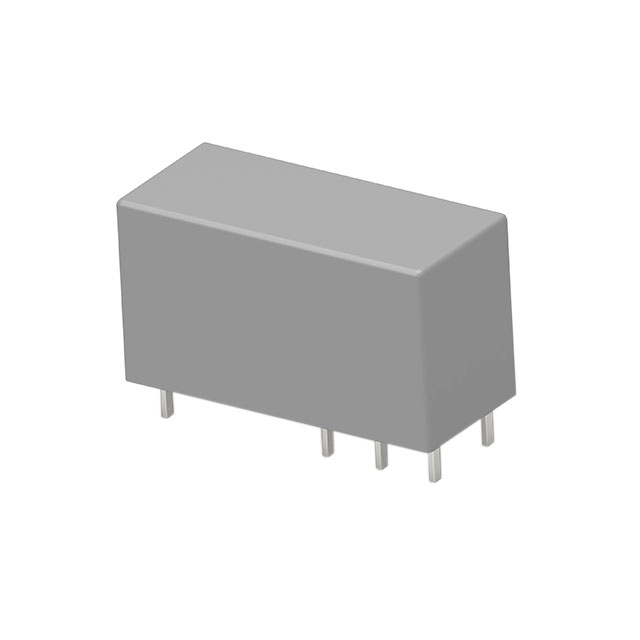

    SCHRAK通用低功率印刷电路板继电器是一款设计用于各种通用低功率应用的继电器。它提供双极接触器配置,具有两种类型:常闭(CO)和常开(NO)。这款继电器可以应用于直流(DC)或交流(AC)线圈,并具备高达5kV/10mm的线圈-触点绝缘强度。环境温度范围可达85°C,适用于广泛的工业和商业应用。

    2. 技术参数


    - 触点类型:2形式C(CO)或2形式A(NO)
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:8A,UL认证为10A
    - 极限连续电流:8A,UL认证为10A
    - 极限闭合电流:4秒内,占空比10%,15A
    - 断开能力:最大2000VA
    - 操作频率:
    - 直流线圈:负载/无负载条件下360/72000h-1
    - 交流线圈:负载/无负载条件下360/36000h-1
    - 操作/释放时间:直流线圈最大值为8/6ms
    - 触点弹跳时间:直流线圈,形式A/形式B最大4/10ms
    - 机械耐久性:直流线圈 >30x106次操作
    - 电磁线圈:
    - 线圈电压范围:5到110VDC / 24到230VAC
    - 操作范围:根据IEC 61810标准

    3. 产品特点和优势


    - 高性能触点材料:采用AgNi 90/10和AgSnO2材料,提高了电气和机械耐久性。
    - 高绝缘强度:达到5kV/10mm,符合IEC 60335-1标准。
    - 宽温区适应性:工作温度范围广泛,可适应不同环境条件。
    - 可靠性:通过多个国际认证,包括VDE、UL和cCSAus认证。
    - 兼容性:支持多种焊接工艺,包括表面贴装(SMT)和通孔焊接(THR),易于集成。

    4. 应用案例和使用建议


    应用案例:
    - 锅炉控制:用于燃气锅炉的开关控制。
    - 定时器:用于家电中的定时功能。
    - 车库门控制:用于自动化车库门系统的开启和关闭。
    - POS自动化:用于零售系统中的自动化控制。
    - 接口模块:用于多种工业设备中的信号传输。
    使用建议:
    - 在高温环境下使用时,需注意散热,避免触点过热导致损坏。
    - 对于频繁开关的应用,建议定期检查触点磨损情况,以确保正常运行。
    - 选择合适的线圈电压以确保继电器可靠操作。

    5. 兼容性和支持


    兼容性:
    - 其他电子元器件:可以与多种电路板和其他电子元件无缝连接。
    - 焊接工艺:支持回流焊(THR)和通孔焊接(THT)。
    支持和服务:
    - 供应商提供详细的安装指南和技术支持。
    - 提供多语言版本的文档,方便全球用户查阅。

    6. 常见问题与解决方案


    常见问题:
    - 继电器不工作:检查线圈电压是否正确。
    - 触点粘连:清洁触点并确认是否有足够的间隙。
    - 电磁干扰:使用屏蔽电缆以减少电磁干扰。
    解决方案:
    - 检查线圈电压:确认线圈接收到正确的电压。
    - 清洁触点:使用适当工具清洁触点。
    - 使用屏蔽电缆:避免外部干扰影响继电器工作。

    7. 总结和推荐


    总结:
    - 主要优点:
    - 高性能触点材料和绝缘强度。
    - 广泛的工作温度范围。
    - 多项国际认证确保产品质量。
    - 支持多种焊接工艺,便于集成。
    推荐:
    - 推荐:这款SCHRAK通用低功率印刷电路板继电器因其卓越的性能、广泛的适用性和强大的技术支持,在众多应用场合中表现出色,值得推荐给需要高性能继电器的用户。

4-1415538-3参数

参数
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
电流额定值 -
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

4-1415538-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1415538-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 4-1415538-3 4-1415538-3数据手册

4-1415538-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
