4-1825136-2

产品分类: 拨动开关
厂牌: TE CONNECTIVITY
产品描述: 20V(DC) On-On 20V 20V 10.41mm SPDT 面板安装 12.7mm(长度)*6.86mm(高度)
供应商型号: 4-1825136-2
供应商: Master
标准整包数: 5

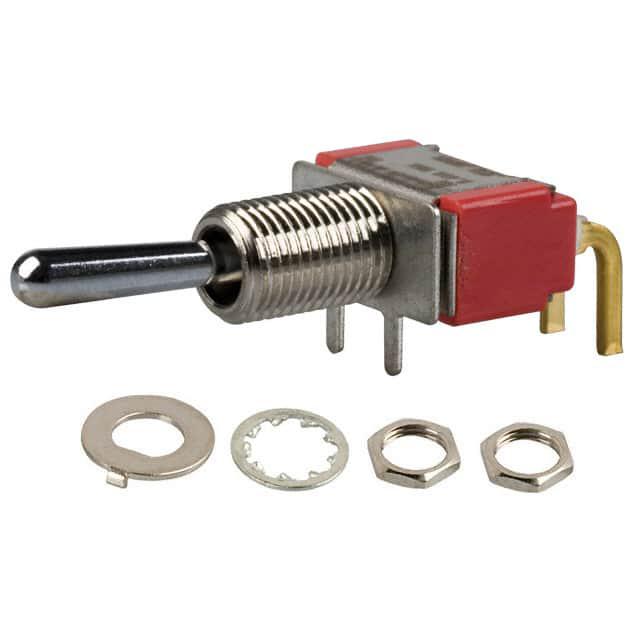

TE CONNECTIVITY 拨动开关 4-1825136-2

4-1825136-2概述

    TE Connectivity Gemini Series Switches

    产品简介


    TE Connectivity 的 Gemini 系列开关,包括 Gemini A 和 Gemini AE 两个系列,提供了一种灵活且可靠的切换解决方案。这些开关适用于多种配置,包括单极和双极切换,提供了多种控制方式(例如按钮和摇杆)以满足不同应用需求。Gemini A 和 Gemini AE 开关设计广泛应用于工业设备、视听设备、户外音乐会及照明设备、医疗设备、仪器仪表以及通信设备等领域。

    技术参数


    - 接触配置:1、2、3、4 极
    - 接触定时:断开前闭合
    - 最大额定值:
    - 金:0.4VA @ 20V AC 或 DC
    - 金镀银:5A @ 125VAC 或 28VDC(电阻)
    - 银:5A @ 125VAC 或 28VDC(电阻)
    - 电气寿命:6000 次循环
    - 初始接触电阻:最大 10mΩ @ 2-4 VDC 100mA
    - 绝缘电阻:1,000 兆欧
    - 耐电压强度:海平面 1,000 Vrms
    - 操作角度:D 和 E 功能为 22°,F 和 G 功能为 18°
    - 工作温度:-30°C 至 +85°C
    - 存储温度:-30°C 至 +85°C
    - 焊接热稳定性:可达 265°C 波峰焊

    产品特点和优势


    Gemini 系列开关的主要优势包括:
    - 多种组合方式,满足工程师对开关的不同需求。
    - 防水防尘等级 IP67,确保在恶劣环境下的可靠运行。
    - 不锈钢框架和镀锡黄铜支撑架,提高机械强度。
    - 环氧密封端子,防止污染物进入,增加耐用性。
    - 多种颜色和形状的按钮选择,易于识别和操作。

    应用案例和使用建议


    Gemini 系列开关广泛应用于多个领域,如工业设备中的紧急停止按钮、医疗设备的操作界面、户外照明和音响设备的控制面板等。在设计时应注意:
    - 确保开关的额定电流和电压符合应用要求。
    - 选择适合安装方式的终端(如通孔焊接、表面贴装、快速连接等)。
    - 考虑环境因素(如温度范围和污染等级)的影响,确保最佳性能。

    兼容性和支持


    Gemini 系列开关支持多种安装方式和终端选择,使得其易于与其他电子组件或设备集成。此外,TE Connectivity 提供了详尽的技术支持和售后服务,包括国际多语言客服热线和技术文档下载服务,确保客户在使用过程中得到及时的支持和帮助。

    常见问题与解决方案


    - 问题1:开关在使用过程中出现接触不良。
    - 解决方案:检查连接线路是否松动,清洁接触面并重新焊接。
    - 问题2:开关无法正常弹回初始状态。
    - 解决方案:检查内部弹簧是否有损坏或变形,必要时更换新的弹簧。
    - 问题3:开关防水防尘效果不佳。
    - 解决方案:确保使用合适的密封件,并定期检查密封圈是否完好。

    总结和推荐


    TE Connectivity 的 Gemini 系列开关以其广泛的适用性、可靠的性能和丰富的选项选择,在众多行业中都表现出色。无论是需要高可靠性的工业应用还是注重美观与操作便利性的消费电子产品,Gemini 系列开关都是理想的选择。因此,我们强烈推荐使用这一系列的开关产品,尤其是在面对苛刻的环境条件时。
    如果你正在寻找一种高性能且多功能的开关解决方案,Gemini 系列将是您的不二之选。

4-1825136-2参数

参数
最大直流触点电压 20V
电流额定值 -
电压额定值 20V(DC)
执行器长度 10.41mm
机械寿命 -
开关功能 On-On
指示颜色 -
最大交流触点电压 20V
长*宽*高 12.7mm(长度)*6.86mm(高度)
通用封装 SPDT
安装方式 面板安装
零件状态 在售
包装方式 散装

4-1825136-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1825136-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨动开关 TE CONNECTIVITY 4-1825136-2 4-1825136-2数据手册

4-1825136-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.4275 ¥ 37.5009
50+ $ 4.1311 ¥ 34.3484
100+ $ 3.8913 ¥ 32.3546
300+ $ 3.5659 ¥ 29.2012
500+ $ 3.3233 ¥ 27.2141
1000+ $ 2.9224 ¥ 23.9311
2500+ $ 2.5848 ¥ 21.1665
5000+ $ 2.5848 ¥ 21.1665
库存: 1050
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 187.5
