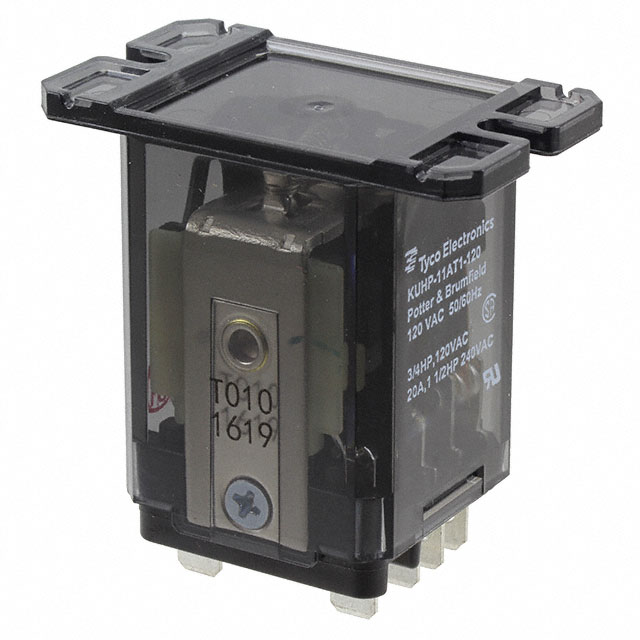

KUHP-11AT1-120

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 底座安装 38.1mm*35.7mm*62.5mm
供应商型号: N-KUHP-11AT1-120
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 KUHP-11AT1-120

KUHP-11AT1-120概述

    # KUHP系列面板继电器技术手册

    产品简介


    基本介绍
    KUHP系列面板继电器是由Potter & Brumfield公司生产的通用型继电器,适用于多种场合。该继电器系列主要用于商业暖通空调(HVAC)、智能电网通信控制器、行李处理系统及泵类设备中。它提供直流(DC)和交流(AC)两种线圈版本,具有出色的绝缘性能和广泛的工作温度范围。
    主要功能
    - 提供直流(DC)和交流(AC)两种线圈版本
    - 可选配1至2极的单掷(SPDT)和双掷(DPDT)开关
    - 高达100,000次操作循环寿命
    - 支持快速连接/焊接端子(QC.250)或PCB端子
    应用领域
    - 商业暖通空调(HVAC)
    - 智能电网通信控制器
    - 行李处理系统
    - 泵类设备

    技术参数


    继电器技术规格
    - 线圈电压
    - 直流(DC):6V到110V
    - 交流(AC):6V到277V
    - 接触点额定值
    - 单极:30A,240VAC;28VDC下最大电流为300mA
    - 双极:20A,240VAC;28VDC下最大电流为200mA
    - 接触材料
    - 单极:银镉氧化物(AgCdO)
    - 双极:银锡氧化铟氧化物(AgSnOInO)
    工作环境
    - 环境温度
    - 直流(DC)线圈:-45°C 至 70°C
    - 交流(AC)线圈:-45°C 至 45°C
    - 封装防护等级:符合IEC 61810标准的RTI防尘保护和RT0开放式结构
    - 推荐用于VDE空间要求的设备
    其他特性
    - 初始绝缘电阻:100MΩ(在500VDC条件下)
    - 额定电压下的初始击穿电压
    - 介于打开触点之间:1200Vrms
    - 介于接触点与线圈之间:3750Vrms
    - 介于相邻触点之间:3750Vrms
    - 介于线圈与框架之间:2000Vrms
    - 机械耐久性:10百万次操作
    - 推荐的最小接触负载:300mA,12VDC
    - 最大冲击和振动承受能力
    - 快速连接/焊接端子:92g(17磅/秒,QC.205)或25磅/秒(其他端子)

    产品特点和优势


    独特功能和优势
    - 多样化的产品型号:提供多种不同配置的继电器,以满足不同的应用场景需求。
    - 广泛的适用性:适用于商业暖通空调、智能电网通信控制器、行李处理系统及泵类设备等多种应用场景。
    - 高可靠性和耐用性:高达100,000次操作循环寿命,确保长期稳定运行。
    - 灵活的安装方式:支持顶板安装和侧板安装,方便不同类型的设备集成。

    应用案例和使用建议


    实际应用案例
    - 商业暖通空调:用于控制空气流通和温度调节。
    - 智能电网通信控制器:用于远程监控和控制系统操作。
    - 行李处理系统:用于自动化的行李输送和分拣。
    - 泵类设备:用于工业生产过程中的液体输送控制。
    使用建议
    - 注意温度影响:在极端温度条件下使用时,建议进行适当的散热设计,确保长时间稳定运行。
    - 选择合适的线圈版本:根据具体应用场景选择合适的直流或交流线圈版本。
    - 优化接触负载:在高负载环境下使用时,确保最小接触负载要求得以满足,避免早期失效。

    兼容性和支持


    产品兼容性
    - 终端类型:支持QC.250快速连接/焊接端子和PCB端子,便于不同应用的连接。
    - 安装方式:支持顶板安装和侧板安装,适合各种设备布局。
    厂商支持
    - 产品已通过UL和CSA认证。
    - 技术支持和产品数据可按请求提供。
    - 如需获取更详细的技术数据,请联系厂商。

    常见问题与解决方案


    常见问题
    1. 继电器不动作
    - 解决方案:检查电源电压是否符合要求;确认线圈连接无误;检查触点是否有污垢。
    2. 继电器频繁跳闸
    - 解决方案:确认负载电流不超过额定值;检查电路是否有瞬时高压现象;检查安装是否稳固。
    3. 触点烧蚀
    - 解决方案:更换触点材料为更耐高温的银锡氧化铟氧化物(AgSnOInO);调整接触负载,确保不超过推荐值。

    总结和推荐


    综合评估
    KUHP系列面板继电器以其广泛的适用范围、高可靠性和灵活的安装方式,在商业暖通空调、智能电网通信控制器、行李处理系统及泵类设备等多个领域具有明显的优势。其多样化的型号选择和良好的市场口碑,使其成为众多应用场景的理想选择。
    推荐使用
    我们强烈推荐KUHP系列面板继电器,特别是在需要高可靠性、灵活安装和多样化应用场景的项目中。它不仅能满足大多数基本需求,还能通过选择不同的配置和型号,适应更为复杂的应用场景。

KUHP-11AT1-120参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 38.1mm*35.7mm*62.5mm
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘
