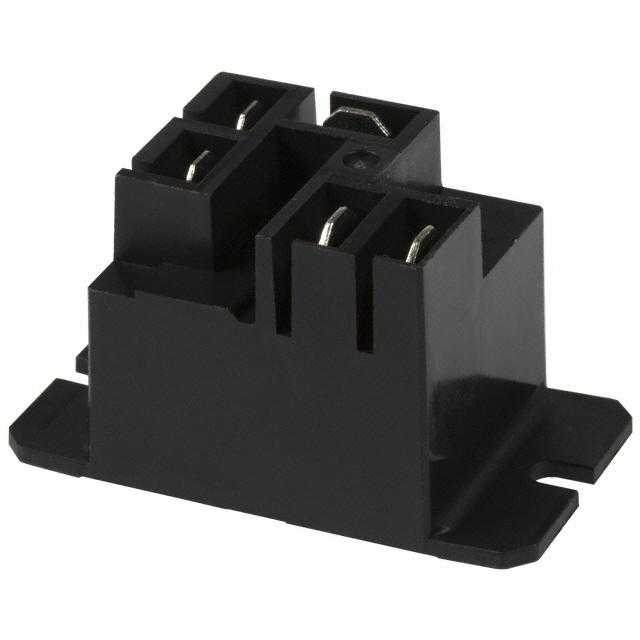

6-1419102-8

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: T9A 电源继电器,可通过 QC 端子进行负载连接。标准 30 安培全球足迹。
供应商型号: PB2742-ND
供应商:
标准整包数: 1
TE CONNECTIVITY 其他开关 6-1419102-8

6-1419102-8概述

    # 产品概述:通用电源继电器 T9A 系列

    产品简介


    通用电源继电器 T9A 系列是为工业应用设计的高性能 PCB 或面板安装型直流线圈继电器。该系列继电器具有多种接触配置和不同电压等级,适用于各种负载切换应用。它们主要应用于 HVAC(暖通空调)、家电及工业控制系统等领域。

    技术参数


    接触额定值
    | 负载类型 | 额定电流 | 电压 | 循环次数 |
    ||
    | 一般用途 | 30A | 240VAC | 100x10^3 |
    | 电阻负载 | 15A | 240VAC | 6x10^3 |
    | 继电器负载 | 20A/10A | 240VAC | 100x10^3 |
    | 直流负载 | 20A | 28VDC | 100x10^3 |
    线圈数据
    | 电压代码 | 额定电压 | 操作电压 | 释放电压 | 线圈电阻 | 功率 |
    |
    | D (1W) | 5VDC | 3.75V | 0.5V | 25Ω | 1W |
    | D (1W) | 12VDC | 9V | 1.2V | 144Ω | 1W |
    | D (1W) | 24VDC | 18V | 2.4V | 576Ω | 1W |
    | D (1W) | 48VDC | 36V | 4.8V | 2304Ω | 1W |
    | D (1W) | 110VDC | 82.5V | 11V | 12100Ω | 1W |
    | L (900mW)| 5VDC | 3.75V | 0.5V | 27Ω | 0.9W|
    绝缘数据
    | 参数 | 规格 |

    | 介电强度 | 接触间 1500Vrms;接触与线圈间 2500Vrms |
    | 冲击耐受电压 | 接触与线圈间 6kV |
    | 初始绝缘电阻 | 1x10^9Ω |
    | 清理/爬电距离 | 接触与线圈之间 3.18mm(清理)/ 6.3638mm(爬电)|
    其他数据
    | 参数 | 规格 |

    | 材料合规 | 符合欧盟RoHS/ELV、中国RoHS、REACH法规 |
    | 工作温度范围 | -55°C 至 85°C |
    | 防护等级 | IEC 61810 RT0 - 开放,RTI - 防尘,RTII - 防焊渣,RTIII - 防水 |
    | 振动抗扰度 | 最大1.65mm振幅,频率10-55Hz |
    | 冲击抗扰度 | 10g,11毫秒 |
    | 连接方式 | 通孔焊接和快速连接端子 |
    | 重量 | 安装代码1: 26g,安装代码2和5: 33g |
    | 焊接热稳定性 | 符合IEC 60068-2-20,250°C |

    产品特点和优势


    独特功能和优势
    1. 高可靠性:高达10x10^6次机械操作寿命。
    2. 宽电压范围:支持5至110VDC电压输入,适应多种电源需求。
    3. 多样化接口:提供通孔焊接、快速连接等多种安装选项,便于集成到各种电路板上。
    4. 强环境适应性:工作温度范围广,从-55°C到85°C,具备优秀的防尘防水能力。
    5. 多负载类型支持:能处理不同类型的负载,如电阻负载、感应负载及直流负载。
    市场竞争力
    由于其出色的可靠性和广泛的适用性,这款继电器在工业控制领域表现出色。特别是在要求严苛的工作环境中,如高温、振动和电磁干扰,依然能够保持稳定的性能,使得它在市场上具有很高的竞争力。

    应用案例和使用建议


    应用案例
    T9A系列继电器被广泛应用于 HVAC 系统、家用电器和工业控制系统中。例如,在 HVAC 系统中用于风扇和加热器的控制,在家用电器中用于洗衣机、冰箱的控制,在工业控制系统中用于自动化设备的开关控制。
    使用建议
    1. 接线注意事项:确保所有连接处都牢固并按照正确的顺序进行连接,以避免短路。
    2. 温度管理:如果长时间连续运行,需要考虑散热措施,以避免过热。
    3. 环境防护:在湿度大或有灰尘的地方,建议选用带防尘或防水功能的型号。
    4. 负载选择:根据具体应用需求选择合适的负载类型和电流等级,以达到最佳效果。

    兼容性和支持


    兼容性
    T9A系列继电器可以与其他电子元器件和设备良好兼容。例如,可以与PLC、传感器和控制器等协同工作。制造商提供了详尽的应用指南和支持文档,帮助用户更好地理解和使用这些产品。
    支持和服务
    TE Connectivity 提供全面的技术支持和售后服务,包括产品选型指导、系统集成咨询以及故障诊断和维修服务。此外,用户还可以通过官方网站获取最新技术文档和软件更新。

    常见问题与解决方案


    常见问题
    1. 接触不良:检查是否有足够的润滑剂,确认安装正确且无损坏。
    2. 线圈过热:确认电源电压正确,并保证良好的散热条件。
    3. 响应时间慢:检查线圈电阻是否正常,可能需要更换新的线圈。
    解决方案
    1. 接触不良:清洁触点,并使用适当的润滑剂。
    2. 线圈过热:调整负载或改善散热措施。
    3. 响应时间慢:更换线圈,确认电源电压符合要求。

    总结和推荐


    综合评估
    T9A系列继电器在设计和性能方面均表现出色,拥有广泛的电压和电流范围,多种安装方式,优异的机械和电气性能。无论是在极端工作环境还是常规工业应用中,该产品都能发挥稳定可靠的作用。
    推荐意见
    强烈推荐在需要高性能和可靠性的应用场景中使用 T9A系列继电器。无论是工业控制系统还是家用电器,该继电器都是一个值得信赖的选择。

6-1419102-8参数

参数
电气寿命 -
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
长*宽*高 32.5mm*27.4mm*27.9mm
安装方式 法兰安装,面板安装
