2-1393222-3

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-2-1393222-3
供应商: 云汉优选
标准整包数: 1

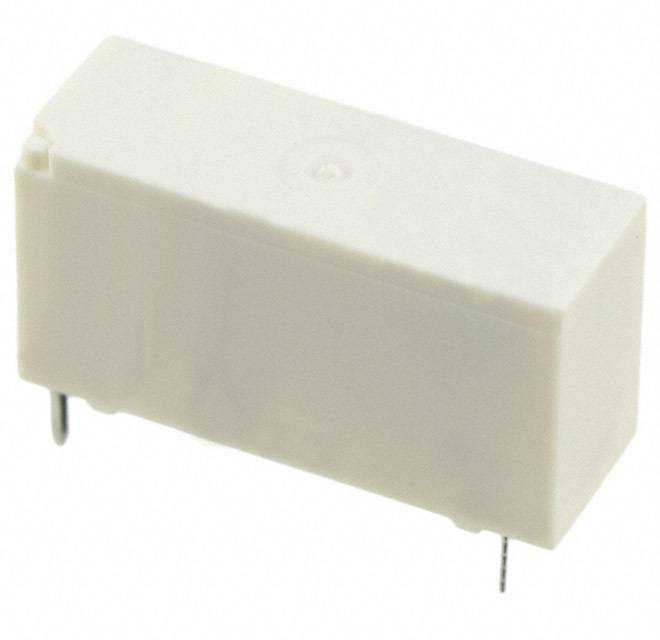

TE CONNECTIVITY 其他继电器 2-1393222-3

2-1393222-3概述

    SCHRACK Miniature Power PCB Relay MSR V23061 技术手册

    1. 产品简介


    SCHRACK Miniature Power PCB Relay MSR V23061 是一种低功耗通用型印刷电路板继电器,广泛应用于多种场合,如 HVAC 系统、接口技术、可编程逻辑控制器(PLC)、电源供应、电视/显示器控制、家用电器、高保真音响产品以及定时器等。这款继电器以其高电流处理能力和可靠的设计,在市场上具有较高的竞争力。

    2. 技术参数


    - 接触类型: 单极 1 形 C (常闭) 或 1 形 A (常开)
    - 额定电压: 250VAC
    - 最大切换电压: 400VAC
    - 额定电流: 版本 A, B 为 8A;版本 C, D 为 10A
    - 最大通断电流 (持续 4 秒): 15A (版本 A302 为 20 毫秒时为 65A)
    - 切断容量: 最大 2000VA
    - 接触材料: AgSnO2, AgNi90/10
    - 操作频率 (带负载/不带负载): 6/1200 min⁻¹
    - 操作/释放时间: 最大 10/5ms
    - 接触弹跳时间: 最大 3/10ms (常开/常闭)
    - 机械寿命: 10x10⁶ 操作次数
    - 线圈电压范围: 3 至 60VDC
    - 绝缘数据: 1000Vrms (接点间), 4000Vrms (接点和线圈间)

    3. 产品特点和优势


    SCHRACK MSR V23061 继电器拥有以下几个显著特点:
    - 高过载能力: 接触材料为 AgSnO2,可以承受高达 65A 的浪涌电流。
    - 强化绝缘: 采用符合二级保护标准的强化绝缘设计。
    - 宽泛的工作温度范围: 工作温度可达 85°C,适合各种恶劣环境。
    - 广泛的认证: 符合 VDE 和 UL 认证标准。

    4. 应用案例和使用建议


    应用案例:
    - 家用电器: 家用电器的电源开关控制。
    - 工业自动化: 在 PLC 和传感器系统中作为信号传输的中间环节。
    使用建议:
    - 在使用过程中应注意接触的负载情况,避免长时间超负荷运行。
    - 遵循厂商推荐的操作环境,确保长期稳定工作。
    - 定期检查并清洁接点,以保持良好的导电性。

    5. 兼容性和支持


    - 兼容性: 该继电器可以与多种电子设备和电路板良好配合,适用于广泛的应用场景。
    - 支持: TE Connectivity 提供详尽的技术支持文档和在线咨询服务,帮助客户解决在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题: 继电器操作时间过长
    - 解决办法: 检查线圈电压是否在额定范围内,确认连接正确无误。
    - 问题: 接点粘连
    - 解决办法: 清理接点表面,使用专用工具轻敲以恢复正常工作状态。

    7. 总结和推荐


    SCHRACK MSR V23061 继电器凭借其卓越的性能和广泛的适用性,成为众多应用场合的理想选择。其高过载能力和强化绝缘设计使其在市场上具有很强的竞争力。总体而言,强烈推荐使用该产品。如果您对产品有任何疑问,TE Connectivity 的技术支持团队随时为您服务。

2-1393222-3参数

参数
继电器类型 -
开关功能 -
长*宽*高 28.6mm(长度)*15mm(高度)
安装方式 通孔安装
包装方式 管装

2-1393222-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1393222-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 2-1393222-3 2-1393222-3数据手册

2-1393222-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.1942 ¥ 20.5158
150+ $ 2.1012 ¥ 19.6462
250+ $ 2.04 ¥ 19.074
500+ $ 1.9992 ¥ 18.6925
1000+ $ 1.9584 ¥ 18.311
2500+ $ 1.5096 ¥ 14.1148
库存: 2853
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1025.79
