6-1419102-3

产品分类: 其他继电器
厂牌: TE CONNECTIVITY

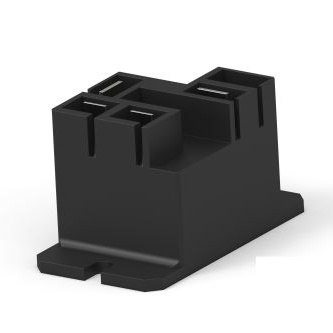

产品描述: T9A 电源继电器,可通过 QC 端子进行负载连接。标准 30 安培全球足迹。
供应商型号: U-6-1419102-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 6-1419102-3

6-1419102-3概述


    产品简介


    本产品为通用型继电器,属于功率继电器系列。它特别适用于工业控制、家电及HVAC(暖通空调)等领域。此继电器采用直流线圈,具有高负载能力,可以实现30安培的电流切换。其设计用于PCB板安装或面板安装,使其在不同应用环境中都能发挥出色的功能。

    技术参数


    - 触点评级:
    - 通常情况下,继电器在25℃时能够承受的最大触点电流为30安培,最大切换电压为277VAC。触点材料分为AgCdO和AgSnOInO,其中AgCdO触点适合承受高达105℃的温度。

    - 线圈数据:
    - 线圈电压范围:5至110VDC
    - 最大线圈功率:额定值的110%
    - 最大线圈温度:155℃
    - 绝缘系统符合UL Class F标准
    - 线圈版本:根据表中的不同代码,提供不同的线圈规格

    - 机械耐久性:
    - 机械操作次数达到10^6次
    - 绝缘数据:
    - 开触点之间的初始击穿电压:1500Vrms
    - 触点与线圈之间的初始击穿电压:2500Vrms
    - 爬电距离:3.18mm(空气),6.36mm(表面)

    - 其他数据:
    - 材料合规性:符合欧盟RoHS、ELV,中国RoHS,REACH,无卤素
    - 工作温度范围:-55℃至85℃
    - 环境保护类别:符合IEC 61810 RT0至RTIII
    - 振动和冲击测试:通过10g冲击和1.65mm振幅的振动测试
    - 端子类型:PCB端子、快连端子
    - 封装重量:26克(安装码1),33克(安装码2和5)

    产品特点和优势


    此继电器在工业和家用设备中表现出色。其独特的触点材料和高电流切换能力使得它能够适应各种环境。特别值得注意的是,AgCdO触点在高温下也能保持稳定的工作性能,这使其成为需要在恶劣环境下工作的设备的理想选择。此外,这款继电器还具备IP等级保护,能有效防止灰尘和湿气进入,从而提高设备的可靠性和寿命。

    应用案例和使用建议


    应用案例:
    - 在HVAC系统中,用于控制电动阀的开关。
    - 在家电设备中,作为安全切断装置使用。
    - 在工业控制系统中,实现自动化设备的逻辑控制。
    使用建议:
    - 在设计电路时,需考虑热管理,确保导线有足够的截面积以确保电流流动顺畅,避免因过热导致损坏。
    - 清洁过程中务必移除线圈上的防尘帽,以保证长期使用寿命。

    兼容性和支持


    - 兼容性:该继电器支持多种封装形式和接线方式,可适应各种应用需求。
    - 支持:厂商提供全面的技术文档和用户手册,并针对具体应用进行技术支持。如遇到任何问题,用户可以通过官网联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:继电器工作时温度过高,出现故障。
    - 解决方案:检查散热设计是否合理,增加散热片或优化线路布局,确保足够的通风和冷却。
    2. 问题:在高湿度环境下,继电器性能不稳定。
    - 解决方案:确认使用的继电器型号具有适当的防护等级(如IP等级),并按照厂商推荐的安装指南正确安装。
    3. 问题:频繁的开关动作导致触点磨损。
    - 解决方案:适当减少频繁操作次数,增加冗余设计,或者选用更大容量的继电器。

    总结和推荐


    总体来看,T9A系列DC线圈30A PCB或面板安装继电器是一款高性能的通用继电器,具有广泛的适用性和强大的功能。对于需要高电流切换和优良环境适应性的应用,这款继电器是理想的选择。其优越的材料特性和良好的技术参数使其在众多同类产品中脱颖而出。因此,我强烈推荐此产品给需要高效、可靠的继电器解决方案的客户。

6-1419102-3参数

参数
继电器类型 功率继电器,电磁继电器
开关功能 -
32.5?mm
27.9?mm
安装方式 PCB安装,法兰安装,面板安装
应用等级 工业级
包装方式 散装
