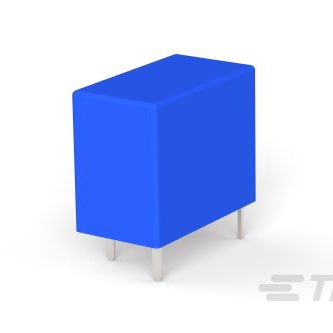

OJE-SH-124DM,000

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 10ms 5A 30V 24V 1 Form A (SPST-NO) 1.28KΩ 18.8mA 265V 通孔安装 18.2mm*10.2mm*14.7mm
供应商型号: ET-1891657
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 OJE-SH-124DM,000

OJE-SH-124DM,000概述

    OJ/OJE系列微型PC板继电器技术手册

    产品简介


    OJ/OJE系列微型PC板继电器是一种设计用于家用电器、暖通空调系统及工业控制领域的高可靠性的微型电磁继电器。它采用紧凑型封装(18.2 x 10.2 x 14.7 mm),提供一个常开(SPST-NO)触点排列。该继电器通过UL、CSA、VDE和TUV认证,具有严格的绝缘要求和卓越的抗振动、冲击能力。其广泛应用于各类工业及家电设备中,为用户提供稳定可靠的电气隔离和切换功能。

    技术参数


    - 尺寸:18.2 x 10.2 x 14.7 mm(长x宽x高)
    - 重量:约0.32盎司(9克)
    - 接触方式:1 Form A (SPST-NO)
    - 线圈电压范围:5到48 VDC
    - 操作时间:最大15毫秒(OJ/OJE-L型);最大10毫秒(OJ/OJE-D和-OH型)
    - 释放时间:最大4毫秒
    - 温度范围:-30°C到+80°C(普通型号);-30°C到+105°C(高温型号)
    - 湿度范围:20%到85%(非凝结)
    - 绝缘强度:空气间:750VAC(50/60Hz,1分钟);线圈与触点间:4000VAC(OJ型),3000VAC(OJE型)
    - 电弧耐压:OJ型:10000V;OJE型:5000V(1.2/50μs)

    产品特点和优势


    1. 体积小巧:仅为18.2 x 10.2 x 14.7 mm,适合空间受限的应用场景。
    2. 高可靠性:通过UL、CSA、VDE和TUV认证,确保产品在恶劣环境下的长期稳定运行。
    3. 多样的线圈选择:敏感线圈和标准线圈可选,适用于不同负载需求。
    4. 防浸洗版本:特别针对需要进行清洗处理的应用提供了清洁后的密封版本。
    5. 优异的性能指标:高绝缘电阻、短的反应时间和优越的开关频率表现,确保长期运行的稳定性。

    应用案例和使用建议


    OJ/OJE系列微型PC板继电器在各种家用电器(如冰箱、洗衣机)、暖通空调系统(HVAC)和工业控制系统中均有广泛应用。例如,在智能家居系统中作为电源切换组件来控制不同的家居设备。
    使用建议:
    - 选择合适的线圈电压以匹配电源供电条件。
    - 考虑温度环境变化对继电器寿命的影响,尤其是高温环境下应选择高温型号。
    - 定期检查并保持适当的接触压力和清理操作环境,以避免因灰尘或氧化引起的接触不良问题。

    兼容性和支持


    该系列产品与其他电子设备具有良好兼容性,适用于广泛的控制系统和应用环境。厂商提供全面的技术支持服务,涵盖产品咨询、故障排除和技术文档等,以确保用户能够充分利用其功能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 操作延迟过长 | 检查供电电压是否符合规定值;确保接线无松动 |
    | 触点间短路 | 清理触点表面的污物或氧化层;更换受损严重的部件 |
    | 继电器不释放 | 确认释放电压是否符合要求;检查周围磁场干扰 |

    总结和推荐


    OJ/OJE系列微型PC板继电器凭借其紧凑的设计、高性能指标和广泛的认证证书,成为众多家用电器和工业设备的理想选择。尽管价格相对较高,但其卓越的可靠性和长久的工作寿命使其成为许多高要求应用的最佳解决方案。对于追求高质量电气控制的用户而言,这一系列的产品是值得推荐的选择。

OJE-SH-124DM,000参数

参数
负载电流额定值 -
直流线圈电压 24V
交流开关电压 265V
插入损耗 -
线圈电流 18.8mA
释放时间 -
线圈电阻 1.28KΩ
触头外形 1 Form A (SPST-NO)
最大开关电流 5A
绝缘 -
交流线圈电压 -
直流开关电压 30V
运行时间 10ms
长*宽*高 18.2mm*10.2mm*14.7mm
安装方式 通孔安装
包装方式 托盘

OJE-SH-124DM,000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OJE-SH-124DM,000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OJE-SH-124DM,000 OJE-SH-124DM,000数据手册

OJE-SH-124DM,000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9383 ¥ 16.3789
10+ $ 1.5692 ¥ 13.26
50+ $ 1.3555 ¥ 11.4539
100+ $ 1.3354 ¥ 11.284
200+ $ 1.2142 ¥ 10.2603
500+ $ 1.1395 ¥ 9.6287
1000+ $ 0.9665 ¥ 8.1666
2500+ $ 0.9277 ¥ 7.839
库存: 650
起订量: 4 增量: 0
