WD2759-003

产品分类: 其他工具
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: WD2759-003
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他工具 WD2759-003

WD2759-003概述

    Kilovac WD2759-003 Protective Relay 技术手册解析

    1. 产品简介

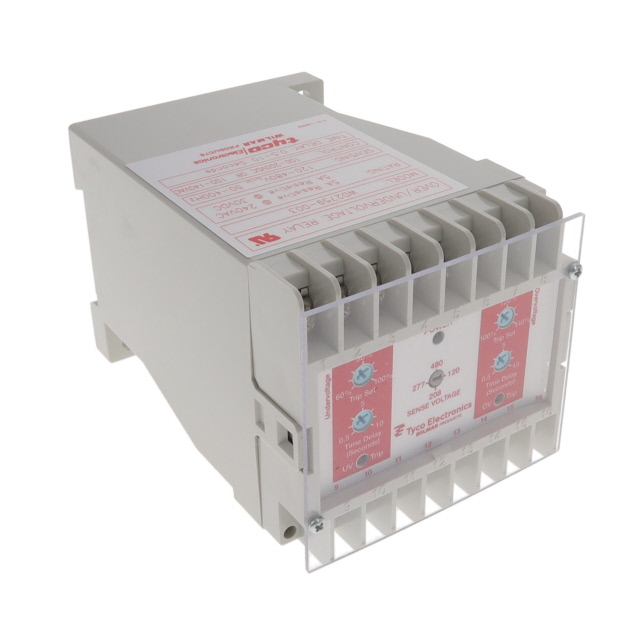

    Kilovac WD2759-003是一款过/欠压保护继电器,主要用于单相或三相系统的过/欠电压保护。该继电器具有形式C(SPDT-CO)接触器配置,能够承受高达5A的电流和100-140VAC或100-200VDC的输入电压。广泛应用于电力系统、工业自动化和机械控制系统等领域。

    2. 技术参数


    - 接触器配置: 1 Form C SPDT-CO
    - 额定电流: 5A
    - 输入电压范围: 100 – 200VDC 或 100 – 140VAC
    - 频率调整范围: 40 – 400Hz
    - 操作温度范围: -40°C 至 60°C
    - 外壳尺寸: 高度112mm x 宽度73mm x 长度75mm
    - 连接类型: 螺丝端子连接
    - 安装方式: DIN导轨安装,带安装孔
    - 认证情况:
    - 不符合欧盟RoHS指令2011/65/EU
    - 不符合欧盟ELV指令2000/53/EC
    - 符合中国RoHS 2指令MIIT Order No 32, 2016(需确认是否超过阈值)
    - 符合REACH法规(EC) No. 1907/2006,不含SVHC

    3. 产品特点和优势


    - 高可靠性和耐用性: 通过严格的温度和电气测试,确保长期稳定运行。
    - 多功能配置: 支持单相和三相应用,适用于多种复杂工业环境。
    - 紧凑设计: 体积小巧,便于安装在有限的空间内。
    - 灵活的连接方式: 可通过螺丝端子进行简单可靠的连接。
    - 广泛的适应性: 广泛适用于电力系统、工业自动化和机械控制系统等领域。

    4. 应用案例和使用建议


    Kilovac WD2759-003适用于各种需要过/欠电压保护的应用场景,例如工业控制面板、开关柜、配电箱等。为了更好地利用这款继电器,建议:
    - 在安装时确保接触器端子紧固,避免因松动导致的电气故障。
    - 检查工作环境的温度和湿度,确保在规定的范围内操作。
    - 定期检查继电器的工作状态,及时发现并处理潜在问题。

    5. 兼容性和支持


    - 兼容性: 与多种标准终端连接器兼容,支持DIN导轨安装,易于集成到现有的系统中。
    - 技术支持: Kilovac提供专业的技术支持服务,客户可通过拨打+1 800 522 6752获得帮助。

    6. 常见问题与解决方案


    - 问题1: 继电器无法正常工作。
    - 解决方案: 检查输入电压是否在规定的范围内,确认连接是否牢固。
    - 问题2: 触点磨损严重。
    - 解决方案: 定期检查触点状况,根据需要更换新的继电器。
    - 问题3: 继电器误动作频繁。
    - 解决方案: 检查信号线路是否存在干扰,必要时增加屏蔽措施。

    7. 总结和推荐


    Kilovac WD2759-003以其高可靠性、多功能性和广泛的应用范围,在过/欠电压保护领域表现出色。其紧凑的设计和灵活的安装方式使其成为工业应用的理想选择。综上所述,我们强烈推荐Kilovac WD2759-003用于需要严格电压保护的应用场合。

WD2759-003参数

参数
长*宽*高 75mm*73mm*112mm
安装方式 DIN导轨安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

WD2759-003厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

WD2759-003数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他工具 TE CONNECTIVITY WD2759-003 WD2759-003数据手册

WD2759-003封装设计

查看详情并下载
Symbol
Footprint
3D Model
