4-1393123-1

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 4-1393123-1
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他开关 4-1393123-1

4-1393123-1概述

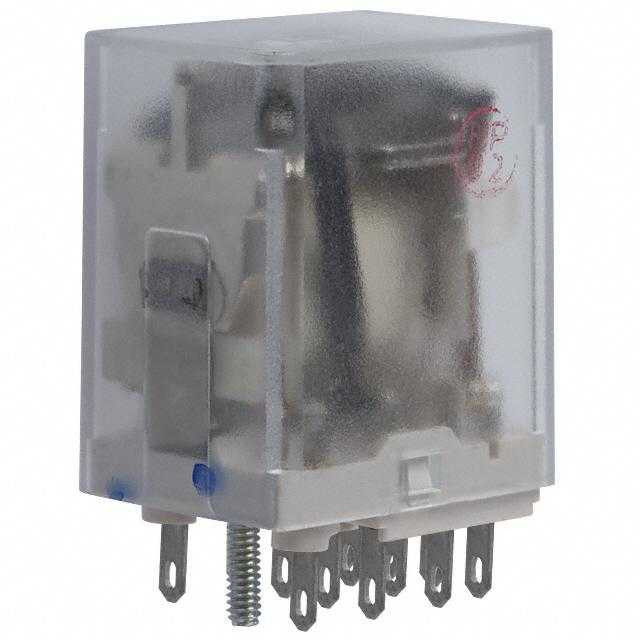

    KHA Series Panel Plug-in Relay

    1. 产品简介


    KHA系列面板插拔式继电器是一种广泛应用于工业自动化控制领域的通用型继电器。这类继电器具有紧凑的封装设计,能够支持多种接触材料和电气特性的选择,以满足不同的负载需求。KHA系列继电器适用于工业缝纫机、健身设备、电梯、泵、机器人、太阳能板等领域的广泛应用。

    2. 技术参数


    - 线圈电压范围:直流(DC)5至240V;交流(AC)6至240V
    - 绝缘系统:符合UL Class B标准
    - 线圈电阻和功率:
    - DC线圈
    - 5VDC: 3.75Ω,32mW
    - 6VDC: 4.5Ω,40mW
    - 12VDC: 9.0Ω,160mW
    - 24VDC: 18.0Ω,650mW
    - 48VDC: 36.0Ω,2600mW
    - 110VDC: 82.5Ω,11000mW
    - 220/240VAC: 使用110VDC继电器并串联11KΩ的11W电阻
    - AC线圈
    - 6VAC: 5.1Ω,10.5VA
    - 12VAC: 10.2Ω,43VA
    - 24VAC: 20.4Ω,160VA
    - 48VAC: 40.8Ω,668VA
    - 120VAC: 102.0Ω,3900VA
    - 240VAC: 204.0Ω,12000VA
    - 绝缘数据
    - 开路触点间的初始耐压:1000Vrms
    - 触点与线圈之间的初始耐压:1500Vrms
    - 相邻触点之间的初始耐压:1500Vrms
    - 线圈与框架之间的初始耐压:1500Vrms
    - 绝缘电阻:初始值为100MΩ,测试电压为500VDC
    - 其他数据
    - 材料符合:欧盟RoHS/ELV、中国RoHS、REACH标准
    - 工作温度范围:-45°C 至 70°C
    - 保护类别:符合IEC 61810 RTI标准,防尘保护

    3. 产品特点和优势


    - 紧凑封装:适合于狭小空间的应用场景。
    - 多触点配置:提供2极和4极的常闭(Form C)触点布局。
    - 不同材质触点:可根据具体负载要求选择不同的触点材料,如银(Ag)、银镉氧化物(AgCdO)、金银镍(Au-AgNi)、镀金银(Au overlay Ag)、扩散金(Au diffused Ag)等。
    - 多样化的安装方式:提供面板安装和轨道安装等多种选项。
    - 指示灯和复位按钮可选:方便实时监控继电器状态。
    - 高机械寿命:可操作次数高达10x10^6次。

    4. 应用案例和使用建议


    - 工业缝纫机:用于控制缝纫机的动作开关,确保缝纫机的安全运行。
    - 健身设备:用于跑步机、椭圆机等设备的动作感应和安全控制。
    - 电梯:用于门锁系统和电梯轿厢的安全控制。
    - 泵:用于水处理系统中的水流量控制。
    - 机器人:用于机器人的动作控制和路径规划。
    - 太阳能板:用于光伏系统的能量转换和管理。
    使用建议:
    - 在高温环境下使用时,建议使用额定电流较低的型号,以避免过热损坏。
    - 由于长期负载可能引起触点磨损,建议定期检查和更换触点。

    5. 兼容性和支持


    - 配件:提供了多种插座和配件,具体见配套手册。
    - 厂家支持:TE Connectivity提供技术支持和售后服务,可通过官方网站获取更多资料和技术支持。

    6. 常见问题与解决方案


    - 问题一:继电器不工作
    - 解决方案:检查电源电压是否符合要求,检查连接线是否松动。
    - 问题二:触点接触不良
    - 解决方案:清洁触点表面,确认触点材料选择正确,避免过度负载。
    - 问题三:继电器过热
    - 解决方案:降低负载电流,确认散热条件良好,选择合适额定电流的继电器。

    7. 总结和推荐


    KHA系列面板插拔式继电器凭借其高可靠性、多样化的设计和广泛的适用性,在工业自动化领域具有明显的优势。它不仅能满足多种应用场景的需求,还具备优良的机械和电气特性。对于需要频繁切换、高负载的工业应用,我们强烈推荐使用KHA系列继电器。

4-1393123-1参数

参数
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
电气寿命 -
长*宽*高 28.17mm(高度)
安装方式 支架安装,焊接安装

4-1393123-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1393123-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 4-1393123-1 4-1393123-1数据手册

4-1393123-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
