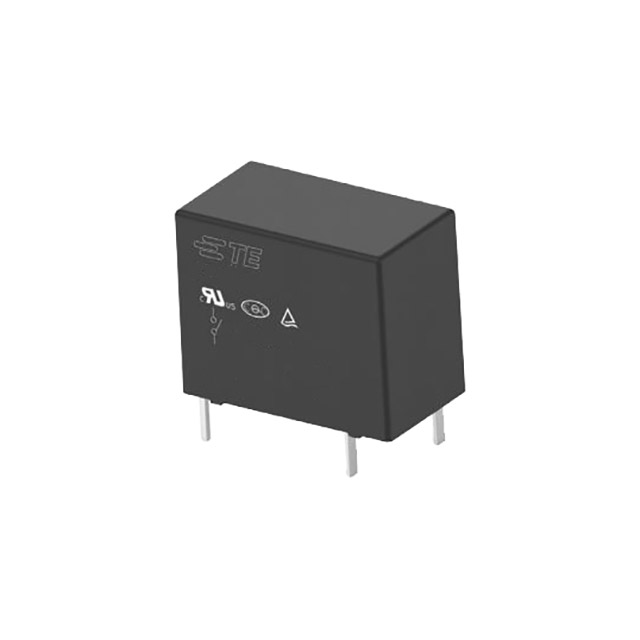

OJS-SS-105HEF, 00000

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 通孔安装
供应商型号:
供应商:
标准整包数: 0
TE CONNECTIVITY 其他继电器 OJS-SS-105HEF, 00000

OJS-SS-105HEF, 00000概述


    产品简介


    产品名称: 通用功率继电器,单稳态(Monostable),0.45瓦线圈,56欧姆线圈电阻,UL认证,额定电压为5 VDC。
    产品类型: 这是一款适用于多种应用场景的通用功率继电器,主要用于控制和切换高电流负载。它广泛应用于工业自动化、通信系统、家用电器、医疗设备等多个领域。

    技术参数


    | 参数 | 值 |

    | 继电器类型 | 通用功率继电器 |
    | 配置特征 | 单稳态 |
    | 线圈特殊功能 | UL线圈绝缘等级F |
    | 线圈电阻 | 56 欧姆 |
    | 线圈功率等级DC | 0.45 瓦 |
    | 触点数 | 1 极 |
    | 触点排列 | 1个常开触点(SPST-NO) |
    | 线圈电流 | 0.04 安培 |
    | 触点开关电压(最大) | 250 VAC |
    | 触点开关电流(最小) | 100 毫安@5V |
    | 触点电压等级 | 250 VAC |
    | 初始介电强度(触点间) | 750 Vrms |
    | 初始介电强度(相邻触点间) | 750 Vrms |
    | 初始介电强度(触点与线圈间) | 4000 Vrms |
    | 初始电阻 | 1000 兆欧 |
    | 破断电流容量 | 16 安培 |
    | 闭合电流容量 | 16 安培 |
    | 额定电压 | 5 VDC |
    | 环境保护类别 | RTII |
    | 环境温度(最大) | 85°C |
    | 工作温度范围 | -40 – 85°C |
    | 外壳类型 | 塑料防尘盖 |
    | 主要产品颜色 | 黑色 |
    | 产品重量 | 5.8 克 |
    | 接触材料 | AgSnOInO |
    | 触点镀层材料 | AgSnO |
    | 终端配置 | 焊接引脚 |
    | 安装类型 | 表面贴装(PCB安装) |
    | 产品尺寸 | 宽10.2mm × 长18.2mm × 高14.8mm |
    | 间隔绝缘(触点与线圈间) | 7 mm |
    | 爬电距离(触点与线圈间) | 11 mm |

    产品特点和优势


    1. 高可靠性:这款继电器经过严格的测试和验证,能够在恶劣的环境下长期稳定工作。
    2. 高耐压能力:其介电强度高,能够承受高电压,确保在高压环境中依然可靠。
    3. 高破断电流:最大破断电流可达16安培,使得这款继电器能够应对大电流负载的频繁切换。
    4. 低接触电阻:接触电阻低,降低了功耗并提高了效率。
    5. UL认证:通过了UL认证,保证了产品的质量和安全性。

    应用案例和使用建议


    应用案例
    此款继电器可以用于工业自动化设备、智能家电、通讯设备和医疗设备等多种场合。例如,在工业自动化设备中,它可以用来控制电机、电磁阀和其他高电流负载;在智能家电中,它可以作为电源开关来控制电路的通断。
    使用建议
    1. 环境适应性:由于该继电器的工作温度范围宽泛(-40到85°C),可以在各种环境条件下使用。但在极端高温或低温环境中,需要进行额外的散热或保温措施。
    2. 散热设计:虽然继电器本身具有良好的热稳定性,但在长时间大电流工作时,应考虑增加散热片或散热器以保持温度在安全范围内。
    3. 接线方式:由于其采用焊接引脚连接方式,确保焊接质量和焊点的可靠性,避免接触不良或虚焊导致的故障。
    4. 保护措施:为了延长继电器的使用寿命,建议在外围电路中加入过流保护装置,防止因异常情况导致的过载。

    兼容性和支持


    1. 兼容性:该产品可与标准PCB贴片技术兼容,易于集成到现有系统中。
    2. 支持和服务:TE公司提供全方位的技术支持和售后服务。对于产品相关的任何问题,用户可以通过电话+1 800 522 6752联系技术支持团队。

    常见问题与解决方案


    1. 问题:继电器频繁跳闸。
    解决方案:检查外部电路是否存在过载现象,调整负载使其不超过继电器的额定电流。另外,确保继电器安装位置通风良好,以减少因温度过高引起的误动作。
    2. 问题:继电器响应速度慢。
    解决方案:检查驱动信号是否符合要求,确认线圈供电是否正常。如果驱动信号存在波动或线圈供电不足,都会影响继电器的响应速度。
    3. 问题:继电器寿命短。
    解决方案:确保安装环境清洁干燥,定期清理继电器上的灰尘和杂质。同时,检查是否存在机械磨损或触点氧化等问题,及时更换或修复。

    总结和推荐


    这款通用功率继电器凭借其高可靠性和广泛的应用范围,成为众多工业和消费电子产品中的理想选择。其具备优异的电气特性和良好的环境适应性,尤其适合需要频繁切换高电流负载的应用场合。综上所述,我们强烈推荐使用此款继电器,相信它能为您的项目带来出色的表现。

OJS-SS-105HEF, 00000参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

OJS-SS-105HEF, 00000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OJS-SS-105HEF, 00000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OJS-SS-105HEF, 00000 OJS-SS-105HEF, 00000数据手册

OJS-SS-105HEF, 00000封装设计

查看详情并下载
Symbol
Footprint
3D Model
