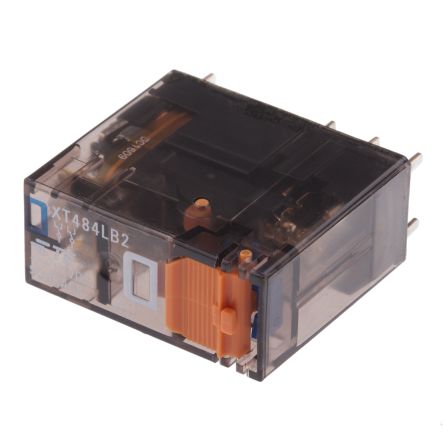

XT484LB2 1887212-3

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, XT系列, 12V 直流线圈电压, 切换电流8A, 双刀双掷
供应商型号: 420306
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 XT484LB2 1887212-3

XT484LB2 1887212-3概述

    # Schrack Interface Plug-in Relay XT 技术手册

    1. 产品简介


    基本介绍
    Schrack Interface Plug-in Relay XT 系列是一款通用型继电器,广泛应用于工业和自动化领域。该系列提供了单极16A和双极8A两种负载能力,支持直流或交流线圈操作,并且包含灵敏度为400mW的选项。此外,XT 系列具备加强绝缘特性,符合保护等级II的要求(依据VDE 0700),并且支持机械或电气指示功能。XT 继电器非常适合嵌入Tyco标准RT插座,并采用可回收包装设计,同时完全符合RoHS指令。
    主要功能
    - 支持单极16A或双极8A的接触点配置。
    - 可选择直流或交流线圈供电。
    - 提供带手动测试按钮的设计,便于维护和测试。
    - 具备强化绝缘和良好的环境适应性。
    应用领域
    - 面板控制盘。
    - 机械设备。

    2. 技术参数


    接触参数
    | 参数 | 单极 | 双极 |
    |
    | 额定电流 | 16 A | 8 A |
    | 额定电压/最大开关电压 | AC 240/400 V | AC 240/400 V |
    | 最大分断容量 | 4000 VA | 2000 VA |
    | 最大接通容量(峰值30A/15A) | 30 A/15 A | 30 A/15 A |
    接触材料
    AgNi 90/10合金,具有优异的导电性和耐磨损性。
    线圈参数
    | 参数 | 直流线圈 | 交流线圈 |
    |
    | 额定电压范围 | 6–110 VDC | 24–230 VAC |
    | 额定功率 | 400 mW | 0.75 VA |
    | 绝缘系统等级 | UL1446 Class F | UL1446 Class F |
    工作环境
    - 温度范围:-40°C 至 +70°C
    - 振动强度:NO/NC 触点20/5g,频率30–500Hz
    - 冲击强度:100g
    其他
    - 辅助功能:手动测试按钮(可选配锁闭功能)。

    3. 产品特点和优势


    独特功能
    1. 双重功能设计:支持单极16A或双极8A配置,满足不同负载需求。
    2. 可选敏感线圈:配备低功耗400mW线圈,适合对能效要求较高的应用。
    3. 可靠绝缘:采用II级绝缘保护,增强安全性并提高长期稳定性。
    4. 模块化设计:机械或电气指示版本可选,适应多样化需求。
    市场竞争力
    Schrack XT 继电器以其多功能、高可靠性以及优异的环境适应能力,成为工业自动化和电力分配领域的首选解决方案。其环保设计和RoHS合规性也使其在市场上脱颖而出。

    4. 应用案例和使用建议


    典型应用场景
    - 配电盘控制:适用于工业电气系统中的配电单元切换。
    - 机械设备控制:在工业机器人、自动化生产线等中作为信号转换的核心组件。
    使用建议
    1. 在高温环境下使用时,确保安装散热装置,避免线圈过热损坏。
    2. 如需频繁操作,建议选用耐久性更高的DC线圈型号。
    3. 安装前确认连接件与RT插座的适配性。

    5. 兼容性和支持


    兼容性
    Schrack XT 系列继电器能够完美匹配Tyco标准RT插座,确保无缝集成到现有系统中。
    厂商支持
    - 提供详细的技术文档和用户指南。
    - 客户支持热线和技术团队随时解答疑问。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 手动测试按钮无法进入锁定状态 | 检查是否正确移除锁定塑料插销。 |
    | 继电器动作时间异常 | 检查供电电压是否在额定范围内。 |
    | 接触电阻过高 | 更换接触材料更优质的继电器版本。 |

    7. 总结和推荐


    综合评估
    Schrack Interface Plug-in Relay XT 系列凭借其多样的配置选项、卓越的技术参数以及广泛的适用性,展现了出色的性能表现。无论是工业控制还是配电系统,这款继电器都能提供稳定可靠的解决方案。
    推荐
    强烈推荐此产品用于需要高性能、高安全性和高可靠性的应用场景。其广泛的兼容性和完善的售后服务进一步增强了其实用价值。
    结论:Schrack XT 系列继电器是现代工业电子设备的理想选择,值得信赖并推荐使用!

XT484LB2 1887212-3参数

参数
继电器类型 -
开关功能 -
长*宽*高 29mm*13mm*26.7mm
安装方式 PCB安装,通孔安装

XT484LB2 1887212-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

XT484LB2 1887212-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY XT484LB2 1887212-3 XT484LB2 1887212-3数据手册

XT484LB2 1887212-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
