5-1393779-8

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 5-1393779-8
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY  5-1393779-8

5-1393779-8概述


    产品简介

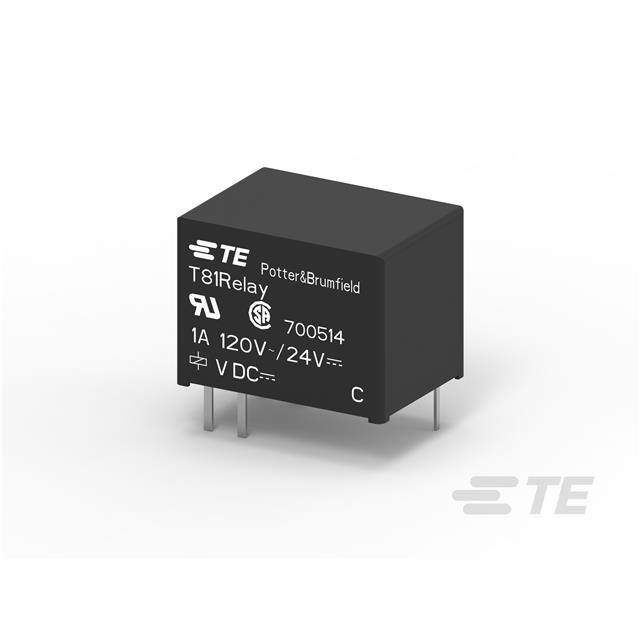

    T81系列信号PCB继电器是由Potter & Brumfield公司设计的一款高性能电子元器件,广泛应用于音频通讯电路、逻辑控制、过程控制、售货机、恒温器及办公自动化等领域。该继电器采用了Au覆层AgPd合金作为接触材料,以确保长期可靠的工作性能。该继电器具备标准或敏感的直流线圈,且符合多种国际安全标准(如UL E29244、CSA LR48471)。

    技术参数


    - 接触方式:1 Form C (CO)
    - 额定电压:24VDC,120VAC
    - 最大切换电压:60VDC,125VAC
    - 额定电流:1A
    - 最大持续电流:2A
    - 切换功率:120VA,30W
    - 最小推荐接触负载:1mA,1VDC
    - 初始接触电阻:50mΩ,100mA,6VDC
    - 操作频率:72000次/小时
    - 动作时间/释放时间:标准线圈为5/7ms,敏感线圈为10/7ms
    - 绝缘耐压:初始交流电压500Vrms,初始突波承受电压1500Vrms (10/160μs)
    - 绝缘电阻:初始绝缘电阻10^9Ω
    - 防护等级:IEC 61810 RTIII - 洗防水
    - 抗振动:10-50Hz,双幅1.5mm
    - 抗冲击:IEC 60068-2-27(半正弦),标准线圈98m/s²,敏感线圈65m/s²

    产品特点和优势


    - 高可靠性:采用Au覆层AgPd合金作为接触材料,提高使用寿命。
    - 多功能性:适用于广泛的电压范围(5V至24V),适用于不同应用场景。
    - 安全认证:符合多种国际安全标准,适合在多种环境下使用。
    - 耐用性强:机械寿命高达1000万次,电气寿命高达10万次。

    应用案例和使用建议


    - 典型应用场景:音频通讯、逻辑控制、办公自动化、恒温器、售货机等。
    - 使用建议:在高温环境(-30℃到+60℃)下使用标准线圈,敏感线圈适用于更宽的温度范围(-30℃到+70℃)。注意避免长时间超过最大额定值的操作,以延长使用寿命。

    兼容性和支持


    - 兼容性:可直接安装于标准0.1英寸(2.54毫米)间距的DIP封装板上,适用于大多数现代电路板设计。
    - 支持服务:提供全面的技术文档、应用指南及在线支持,确保用户能够充分了解并有效使用该产品。

    常见问题与解决方案


    - 问题1:操作过程中出现异常声音。
    - 解决方案:检查接触是否干净,确保没有异物干扰;更换接触材料,使用更耐用的材料。
    - 问题2:操作时间过长。
    - 解决方案:确认线圈供电电压是否正确;调整线圈电源,选择合适的电压。
    - 问题3:电气寿命不满足预期。
    - 解决方案:确保负载不超过额定值;减少开关频率,降低磨损。

    总结和推荐


    T81系列信号PCB继电器是一款性能卓越、可靠性高的产品。其具有高电绝缘强度、安静的操作性能和广泛的应用范围。对于需要高可靠性的应用场景,如音频通讯、逻辑控制等,该继电器是理想的选择。考虑到其优异的电气性能和广泛的应用领域,强烈推荐使用T81系列信号PCB继电器。

5-1393779-8参数

参数
通用封装 SPDT
零件状态 在售
包装方式 管装

5-1393779-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1393779-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 5-1393779-8 5-1393779-8数据手册

5-1393779-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
