9-1393211-3

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: P&B T92 系列两电极 30A PCB 或面板安装继电器。 40A,2 Form A (NO) 和 2 Form C (CO) 转换能力。设计用于将压缩机负载控制到 3.5 吨,110LRA / 25.3FLA。
供应商型号: U-9-1393211-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他开关 9-1393211-3

9-1393211-3概述

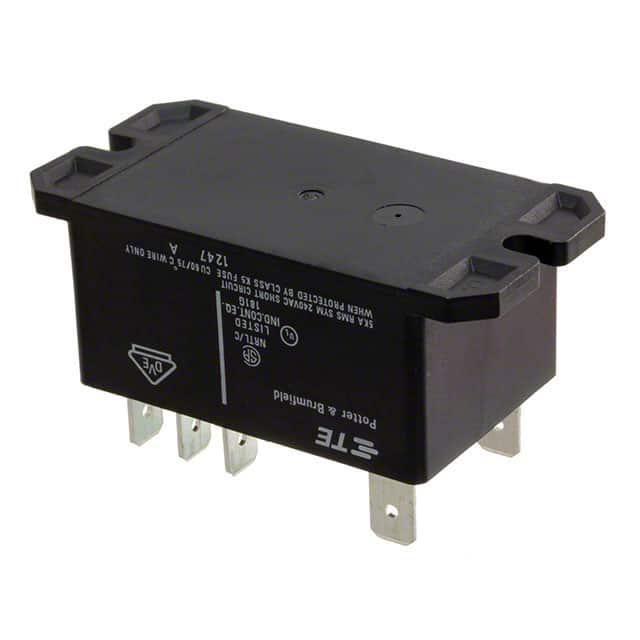

    高性能印刷电路板继电器:T92系列双极功率继电器

    产品简介


    T92系列双极功率继电器是来自Potter & Brumfield的一款高性能印刷电路板(PCB)继电器。这些继电器专为高电流负载设计,适用于空调系统、住宅和商用电器、工业控制以及充电装置等多种应用场合。继电器通过提供安全可靠的电路通断来控制各种设备的电源供应,广泛应用于不同领域的电力控制系统中。

    技术参数


    T92系列双极功率继电器的技术参数如下:
    - 额定电压:277VAC
    - 最大切换电压:600VAC
    - 额定电流:30A/40A NO(常开),3A NC(常闭)
    - 超载电流:60A NO,4.5A NC
    - 接触材料:银合金
    - 初始接触电阻:< 100 mΩ(6VDC,1A)
    - 操作频率:360次/小时(带负载)
    - 工作温度范围:
    - 直流线圈:-55°C 至 85°C
    - 交流线圈:-55°C 至 65°C
    - 绝缘数据:
    - 初始击穿电压:接触间 1500Vrms,接触与线圈间 4000Vrms,相邻接触间 2000Vrms
    - 起始浪涌耐受电压:接触与线圈间 8kV
    - 起始绝缘电阻:(500VDC时)> 1x10^9Ω
    - 清理/爬电距离:接触与线圈间 8mm/9.5mm

    产品特点和优势


    - 高负载能力:T92系列继电器具有高达40A、277VAC的额定电流,可以处理大量的电力负载。
    - 长寿命设计:机械耐久性高达1000万次操作,确保长期稳定运行。
    - 多种安装方式:提供多种安装和终端选择,适应不同的应用场景。
    - 广泛的认证:通过UL、CSA、VDE和TUV等多项国际标准认证,确保产品质量和安全性。
    - 环保材料:采用符合欧盟RoHS/ELV、中国RoHS、REACH标准的材料,减少环境影响。

    应用案例和使用建议


    T92系列继电器在多个应用领域中展现出卓越的性能,例如:
    - 空调系统:用于控制压缩机的启停,确保空调系统的高效运行。
    - 家电设备:用于冰箱、洗衣机等家用电器的电源控制,保障安全可靠的操作。
    - 工业控制:用于控制电动机和其他工业设备的电源开关,提高生产效率。
    使用建议:
    - 在选择继电器时,需根据实际需求考虑其额定电压和电流。确保负载条件不超过继电器的额定值。
    - 安装过程中要严格按照制造商的指南进行,特别是线圈的接线和热焊连接,以避免过载或损坏。
    - 在复杂环境中使用时,应注意防护措施,如防尘和防水保护,以延长使用寿命。

    兼容性和支持


    T92系列继电器与多种设备兼容,可用于PCB安装和面板安装。制造商提供了详细的技术支持文档和维护指南,用户可以通过联系TE工程团队获取详细的配置和技术咨询。

    常见问题与解决方案


    - Q: 如何确认继电器是否正常工作?
    - A: 使用万用表检测继电器的接触电阻和线圈电阻。若发现异常,应及时更换。

    - Q: 继电器出现故障怎么办?
    - A: 检查负载电流是否超过继电器的额定值。如果负载过大,需要调整负载或更换更高容量的继电器。

    总结和推荐


    综上所述,T92系列双极功率继电器是一款设计精良、性能卓越的产品。其强大的负载能力和广泛的适用性使其成为众多应用场景的理想选择。通过严格的测试和多项国际标准认证,该产品保证了可靠性和耐用性。对于需要高电流控制的应用场合,我们强烈推荐使用T92系列继电器。
    综上所述,T92系列双极功率继电器在工业和消费电子领域有着广泛的适用性,尤其适合需要高负载能力和可靠性控制的应用。
    希望以上内容对您有所帮助。如果您有任何进一步的问题或需要更多细节,请随时告诉我!

9-1393211-3参数

参数
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
电气寿命 -
长*宽*高 34.54mm(高度)
安装方式 法兰安装
应用等级 工业级
零件状态 在售
包装方式 散装

9-1393211-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1393211-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 9-1393211-3 9-1393211-3数据手册

9-1393211-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 17.3098 ¥ 147.1333
60+ $ 16.8199 ¥ 142.9692
120+ $ 15.8202 ¥ 134.4717
240+ $ 15.0756 ¥ 128.1426
1000+ $ 11.3118 ¥ 96.1503
2500+ $ 10.1898 ¥ 86.6133
5000+ $ 9.435 ¥ 80.1975
10000+ $ 8.5476 ¥ 72.6546
库存: 7
起订量: 7 增量: 1
交货地:
最小起订量为:7
合计: ¥ 1029.93
