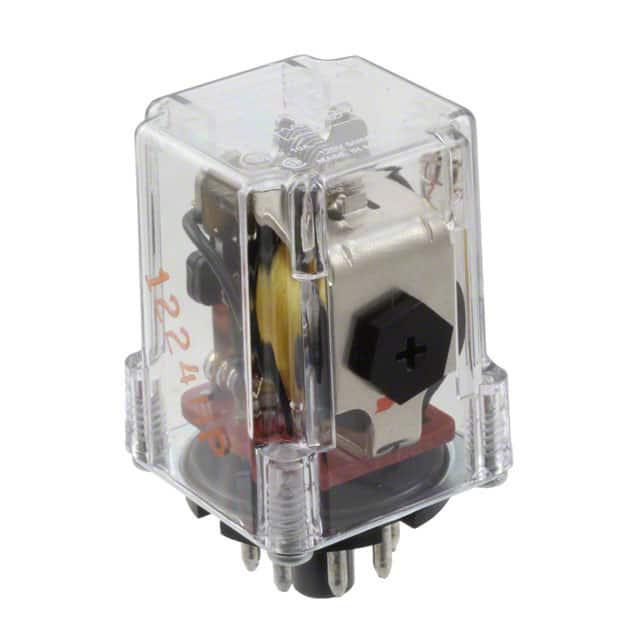

KRP-11DN-12

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 支架安装,通孔安装 35.7mm*35.7mm*50.8mm
供应商型号: N-KRP-11DN-12
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 KRP-11DN-12

KRP-11DN-12概述


    产品简介


    本产品是一款广泛应用于自动化控制及其他高电流开关场合的一般用途继电器(General Purpose Relay)。它具有多样化的接触安排,从单刀双掷(SPDT)到三刀多掷(3PDT)不等,满足不同应用需求。型号包括KRPA、KRP和KA系列,提供开放式和封闭式封装,可根据不同的安装要求选择合适的版本。这款继电器广泛应用于工业控制、家电设备、通信设备等领域。

    技术参数


    - 电气参数
    - 初始介电强度
    - 开路触点之间:500Vrms(60Hz)
    - 所有元件之间:1500Vrms
    - 接触安排
    - 从1 Form C (SPDT) 到 3 Form C (3PDT)
    - 接触材料
    - 银或银镉氧化物,带或不带镀金
    - 额定电压
    - DC: 6V至240V
    - AC: 12V至240V
    - 额定电流
    - DC: 5A 至 10A
    - AC: 5A 至 20A
    - 耐久性
    - 机械寿命:至少100万次操作
    - 额定负载下的操作次数:至少10万次
    - 环境参数
    - 温度范围
    - 开放型:交流 -45°C 至 +70°C;直流 -45°C 至 +85°C
    - 封装型:交流 -45°C 至 +55°C;直流 -45°C 至 +70°C
    - 工作时间
    - 操作时间(排除弹跳):典型值15毫秒
    - 释放时间(排除弹跳):典型值10毫秒

    产品特点和优势


    1. 行业标准插口:采用快速安装的标准八位型端子,方便快捷地进行接线。
    2. 多种接触安排:提供从单刀双掷(SPDT)到三刀多掷(3PDT)的不同配置,适用于各种不同的应用需求。
    3. 可选指示灯及测试功能:部分型号提供指示灯和按压测试功能,便于故障诊断。
    4. 自动化制造:KRPA是KRP的自动化制造版本,质量更加稳定可靠。

    应用案例和使用建议


    - 自动化控制系统:继电器在自动化控制系统中被广泛使用,通过控制电机、电磁阀等设备实现自动化操作。
    - 家电设备:在空调、洗衣机等家用电器中用于实现设备的启停控制。
    - 通信设备:在通信设备中作为信号转换和保护装置,确保设备安全运行。
    使用建议:
    1. 在安装过程中注意避免过高的电压和电流,以免损坏继电器。
    2. 定期检查接触部位是否有烧蚀现象,及时更换受损部件。
    3. 为防止误操作,建议在关键位置增加指示灯以增强可视化监控。

    兼容性和支持


    - 兼容性:本继电器可以与市场上主流的电气设备和控制器兼容,确保系统的可靠性和灵活性。
    - 技术支持:如需技术支持,请参考手册内页后封面的信息获取联系方式。

    常见问题与解决方案


    1. 继电器动作不正常
    - 原因:供电电压不稳定或线圈损坏。
    - 解决方案:检查电源电压是否符合要求,更换损坏的线圈。
    2. 接触不良
    - 原因:触点磨损或污染。
    - 解决方案:清洁或更换触点。
    3. 工作温度超出范围
    - 原因:工作环境温度过高或过低。
    - 解决方案:调整安装位置或使用散热装置。

    总结和推荐


    综上所述,这款继电器在电气性能、环境适应性和使用寿命方面表现优异,广泛适用于各类自动化控制、家电设备和通信设备。虽然成本稍高,但其优良的可靠性和广泛的适用性使其成为市场上颇具竞争力的产品。建议在对可靠性要求较高的场合选用该产品,以确保系统稳定运行。

KRP-11DN-12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 35.7mm*35.7mm*50.8mm
安装方式 支架安装,通孔安装
零件状态 停产
包装方式 散装,托盘

KRP-11DN-12厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KRP-11DN-12数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY KRP-11DN-12 KRP-11DN-12数据手册

KRP-11DN-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 57.2718 ¥ 486.8103
5+ $ 54.6209 ¥ 464.2777
10+ $ 53.0706 ¥ 451.1001
19+ $ 52.0506 ¥ 442.4301
库存: 22
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 973.62
