首页  >  产品百科  >  2357686-9

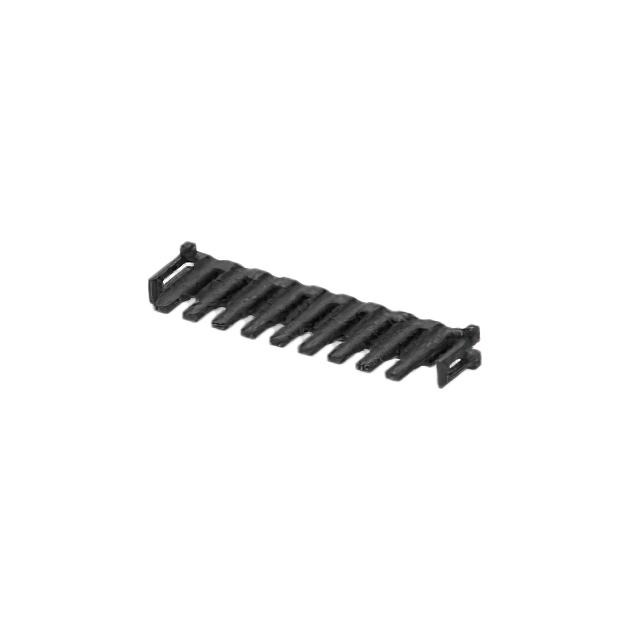

2357686-9

产品分类: 矩形连接器 - 配件
厂牌: TE CONNECTIVITY
产品描述: 9pin Terminal Position Assurance (TPA) SGI Series
供应商型号: 2357686-9
供应商: 国内现货
标准整包数: 800
TE CONNECTIVITY 矩形连接器 - 配件 2357686-9

2357686-9概述

    # Signal Grace Inertia (SGI) 2.0 Connector System 技术手册解析

    1. 产品简介


    产品类型及主要功能
    Signal Grace Inertia (SGI) 2.0连接器系统是一种适用于电线到板应用的高性能连接器,旨在提供稳定可靠的信号传输。其设计支持2至10个位置配置,适用线径范围为22 AWG至28 AWG,特别适合需要高频数据传输和强抗振动能力的应用场合。
    应用领域
    SGI 2.0连接器广泛应用于汽车电子、工业自动化、通信设备和消费电子等领域。它能够满足复杂环境中对信号传输稳定性与机械性能的双重需求。

    2. 技术参数


    | 参数名称 | 描述 |

    | 位置数量 | 2至10位置 |
    | 线径范围 | 22 AWG至28 AWG |
    | 接触件材料 | 铜合金(具体材质根据实际型号) |
    | 绝缘材料 | UL 94V-0等级阻燃材料 |
    | 工作温度范围 | -40°C 至 +125°C |
    | 电气特性 | 最大电流:2A/位;最大电压:100V DC |
    | 振动耐久性 | 超过50g峰值振动,频率范围10Hz至55Hz |
    | 插拔次数 | ≥100次插拔循环 |

    3. 产品特点和优势


    - 高可靠性:采用锁紧机构设计,在振动和冲击环境下仍能保持稳定连接。
    - 易安装性:具备终端位置保障(TPA)配件,确保接线正确无误。
    - 多样化配色与键控方案:提供多种颜色和钥匙配置选项,避免混淆并提升可辨识度。
    - 兼容性强:适用于多种标准工具进行压接操作,通用性强。
    - 抗腐蚀性能:接触件经过镀层处理,适用于恶劣工作环境。

    4. 应用案例和使用建议


    应用案例
    - 汽车电子:用于发动机控制单元(ECU)与传感器之间的信号传输。
    - 工业设备:支持工业自动化控制系统中模块间的信号对接。
    - 通信设备:用于服务器背板布线和交换机内部连接。
    使用建议
    - 在组装前仔细检查接线长度和剥线尺寸是否符合规范,防止因导线过短或过长导致虚接或损坏。
    - 压接完成后需使用适当的工具进行拔出测试,以验证锁扣功能的有效性。
    - 若需更换连接器部件,务必使用原厂配件替换,并遵循完整拆卸流程。

    5. 兼容性和支持


    兼容性
    SGI 2.0连接器系统支持与多种标准工具集成,例如自动压接机(Ocean Applicator)、手动压接钳(HAND TOOL),以及其他品牌的标准压接设备。
    厂商支持
    TE Connectivity为客户提供详尽的技术文档和支持服务。访问官网或拨打技术支持电话即可获取最新产品资料和技术指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保连接器完全插入到位,同时确认锁定装置已正常锁止。 |
    | 导线裸露超出标准范围 | 重新剥线并调整导线插入深度,确保符合图纸要求。 |
    | 插头未锁定 | 检查是否有异物阻碍或接触不良现象,必要时重新安装。 |

    7. 总结和推荐


    综合评估
    SGI 2.0连接器系统凭借其卓越的抗震性能、高度灵活性及广泛的适配性,成为众多领域首选的连接解决方案。无论是从产品质量还是服务保障角度来看,都具有很高的市场竞争力。
    推荐结论
    强烈推荐在需要高可靠性连接的项目中选用SGI 2.0连接器。特别是面对恶劣环境或频繁插拔需求的场景,该产品无疑是一个理想选择。同时,结合配套的工具和配件,可进一步提高工作效率和安装精度。

2357686-9参数

参数
针脚数 9pin
配件类型 Terminal Position Assurance (TPA)
配套使用/相关产品 SGI Series
零件状态 在售
包装方式 袋装

2357686-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2357686-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 配件 TE CONNECTIVITY 2357686-9 2357686-9数据手册

2357686-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ ¥ 0.6377
4000+ ¥ 0.6242
8000+ ¥ 0.6119
12000+ ¥ 0.5996
16000+ ¥ 0.5884
库存: 37600
起订量: 800 增量: 0
交货地:
最小起订量为:800
合计: ¥ 510.16
