2213929-6

产品分类:
厂牌: TE CONNECTIVITY

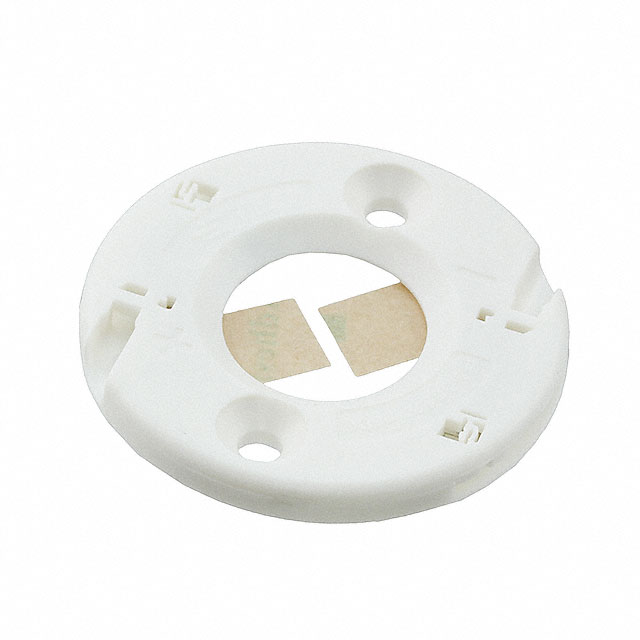

产品描述: Z35 型 LUMAWISE 迷你 LED 底座使用标准螺钉无焊连接到 LED,从而实现更高水平的集成。通过胶带式 LED 保持功能实现快速轻松的 LED 装配。
供应商型号: A126514-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY  2213929-6

2213929-6概述

    LUMAWISE LED Holders 技术手册

    产品简介


    LUMAWISE LED Holders 是一种专为支持 COB(Chip on Board)LED 设计的高品质 LED 持线器。它们属于 Mini LED Holders Z35 系列,主要应用于照明系统。这些持线器通过简单易用的设计,使连接 LED 和电线变得非常便捷。该系列产品不仅具备多种功能,还能适用于各种不同的应用场景,比如室内和室外照明系统。

    技术参数


    - 基本规格:
    - 产品型号:2213929-6
    - 连接系统:Wire-to-Component
    - 兼容 LED:Lumileds L2C5-XXXX1202E0900, Lumileds L2C5-XXXX1203E0900, Nichia NFCLL060B-V1, Nichia NFCWL036B-V1M3, Nichia NFCWL060B-V1
    - 电气特性:
    - 工作电压:60 VDC
    - 最大电流:3 A
    - 接触面积电镀材料:金
    - 接触基材材料:铜合金
    - 机械特性:
    - 终端方法:插针式
    - 安装类型:板载安装
    - 外壳材料:PBT GF
    - 使用条件:
    - 工作温度范围:-40°C 到 105°C

    产品特点和优势


    - 兼容性广:可与多种品牌的 COB LED 兼容,提供了极大的灵活性。
    - 操作简便:采用插针式终端方法,简化了安装和维护过程。
    - 稳定性高:能够承受较宽的工作电压和电流范围,确保长期稳定运行。
    - 耐高温:工作温度范围广,适合各种环境下的使用。
    - 符合环保标准:RoHS、ELV、REACH 等多国法规,确保产品在不同国家和地区合法合规。

    应用案例和使用建议


    - 室内照明:这些持线器广泛应用于各种室内照明系统,例如家居、办公室、商场等场所的灯光装饰和照明。
    - 户外照明:得益于其较高的工作温度范围,LUMAWISE LED Holders 也适合用于户外照明项目,如景观照明和街道照明。
    - 工业应用:其高稳定性和宽工作温度范围使其适合于工业环境下的应用,如工厂和仓库内的照明系统。
    使用建议:
    - 在选择合适的 LED 时,务必参考持线器的技术规格,确保其兼容性。
    - 在进行焊接前,建议检查产品的焊锡过程能力,以确保良好的焊接效果。

    兼容性和支持


    - 兼容性:可与多个品牌的 COB LED 兼容,满足多样化需求。
    - 支持服务:若需要技术支持,可以拨打 +1 800 522 6752 获得帮助。同时,TE.com 上提供详细的产品页面和文档下载,方便用户查阅相关资料。

    常见问题与解决方案


    - Q:该产品是否防水?
    - A:不防水。建议使用密封帽或其他防护措施来提高防水性能。
    - Q:焊接过程中是否有特殊要求?
    - A:没有明确的焊接过程能力审查。建议参考供应商提供的焊接指南。

    总结和推荐


    LUMAWISE LED Holders 是一款设计精良、性能稳定的 COB LED 持线器。它不仅具有广泛的兼容性和优良的操作特性,还符合多项国际环保标准。无论是室内还是室外应用,这款产品都能提供可靠稳定的性能。因此,我们强烈推荐在各类照明系统中选用这款产品。

2213929-6参数

参数
长*宽*高 3.6mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 盒装

2213929-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2213929-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 2213929-6 2213929-6数据手册

2213929-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7485 ¥ 23.2248
10+ $ 1.6182 ¥ 13.4112
100+ $ 1.1762 ¥ 9.7481
500+ $ 1.0019 ¥ 8.3035
1000+ $ 0.9484 ¥ 7.8596
2000+ $ 0.9044 ¥ 7.4955
5000+ $ 0.8583 ¥ 7.1128
10000+ $ 0.8305 ¥ 6.883
库存: 55
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.22
