2213627-1

产品分类:
厂牌: TE CONNECTIVITY

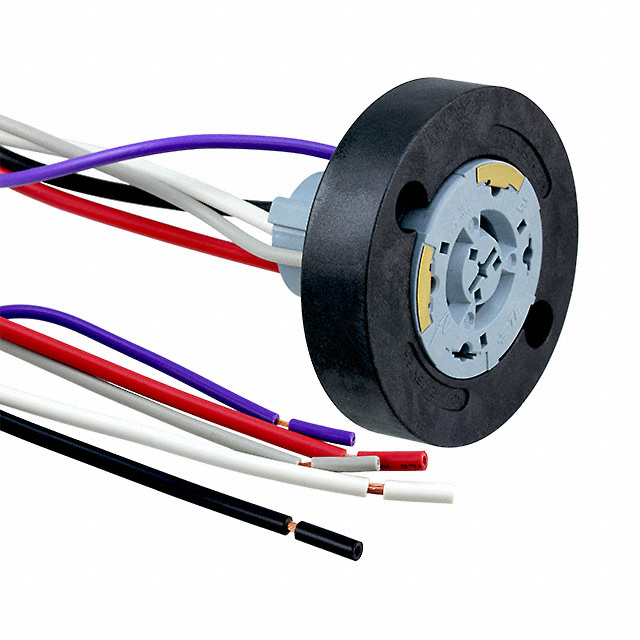

产品描述: TE 的 ANSI C136.41 兼容的 LUMAWISE 可旋转调光插座是一个两件式的组件,最多可旋转 355 度。调光插座可以完全旋转,让安装更为方便,因为在任何类型的街道和道路区域照明应用中,它都能确保指向正北的光电节点。
供应商型号: N-2213627-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY  2213627-1

2213627-1概述

    ANSI C136.41 旋转调光插座技术手册

    产品简介


    TE Connectivity新推出一款符合ANSI C136.41标准的全旋转调光插座,能够为ANSI C136.41-2013型光控传感器和灯具提供电气和机械连接。该调光插座特别适用于户外商业照明及公用设施照明,支持零到十伏直流(0-10V DC)调光方法或数字可寻址照明接口(DALI),同时提供了三个可靠的锁紧接触点以确保电源稳定连接。

    技术参数


    - 电气参数
    - cUR认证至UL 773
    - 功率触点:最大电流15A,交流/直流电压480V
    - 调光触点:最大电流1.5A,交流/直流电压30V
    - 机械参数
    - 符合ANSI C136.41-2013尺寸要求
    - 提供五孔和七孔两种版本
    - 五孔:3个功率触点 + 2个调光/信号触点
    - 七孔:3个功率触点 + 4个调光/信号触点
    - 功率触点采用14AWG绞线(UL1015或UL3321认证)
    - 信号触点采用18AWG绞线(UL1015或UL3321认证)

    产品特点和优势


    - 完全旋转:可旋转至355度,方便安装和维护
    - 可靠的锁紧触点:确保电源连接的稳定性
    - 预先接线:插座端带有预接线,便于集成到新的或现有的灯具中
    - 耐温等级:提供105°C和150°C的绝缘电线,适应不同温度需求的灯具
    - 接受ANSI标准调光光控传感器:实现光控传感器与灯具之间的可靠连接
    - 多通道支持:可选两触点或四触点,支持单通道或多通道调光协议

    应用案例和使用建议


    - 典型应用:街道和道路照明、停车场照明、光控应用
    - 使用建议:
    - 在户外环境中安装时,建议增加防雨措施以保护电气接口
    - 为防止电磁干扰,考虑在系统中加入滤波器
    - 定期检查接触点的清洁度和磨损情况,以确保长期稳定的电气连接

    兼容性和支持


    - 该产品兼容ANSI C136.41标准的光控传感器,适用于各种路灯和公共照明系统
    - TE Connectivity提供全球客户服务和支持,可联系当地办事处获取更多信息和技术支持

    常见问题与解决方案


    - 问题1:如何正确安装调光插座?
    - 解决方案:参考产品说明书中的安装指南,确保按照正确的顺序和方向安装
    - 问题2:如果出现接触不良怎么办?
    - 解决方案:检查接触点是否有污垢或损坏,必要时更换接触点或重新进行清洁
    - 问题3:如何选择合适的触点数量?
    - 解决方案:根据实际需求选择两触点或四触点版本,以支持单通道或多通道调光

    总结和推荐


    ANSI C136.41旋转调光插座以其出色的灵活性、可靠性以及多种功能选项在市场上具有显著的竞争优势。它的易安装特性、广泛的兼容性和良好的耐温性能使其成为户外照明系统的理想选择。我们强烈推荐此款产品给需要高性能、多功能照明控制系统的用户。

2213627-1参数

参数
安装方式 支架安装
零件状态 在售
包装方式 散装,袋装

2213627-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2213627-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 2213627-1 2213627-1数据手册

2213627-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.8794 ¥ 58.4749
40+ $ 6.5611 ¥ 55.7694
80+ $ 6.375 ¥ 54.1875
200+ $ 6.1302 ¥ 52.1067
库存: 794
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1169.49
