4-2213678-3

产品分类:
厂牌: TE CONNECTIVITY

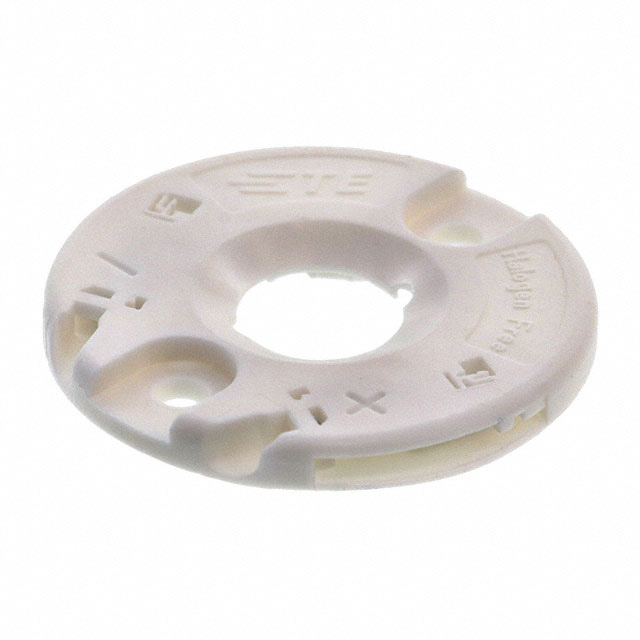

产品描述: Z35 型 LUMAWISE 迷你 LED 底座使用标准螺钉无焊连接到 LED,从而实现更高水平的集成。通过胶带式 LED 保持功能实现快速轻松的 LED 装配。
供应商型号: N-4-2213678-3
供应商: 云汉优选
标准整包数: 24

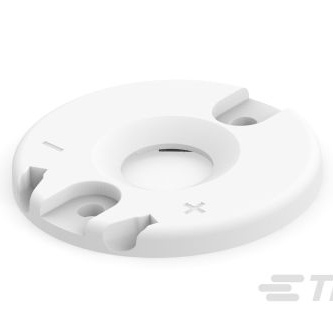

TE CONNECTIVITY  4-2213678-3

4-2213678-3概述


    产品简介


    本产品是一款专为高功率LED设计的LED支架(LED Holder),特别适用于Everlight EAHP1215系列、Everlight JU1215、Lumileds LUXEON CoB 105、Lumileds LUXEON CoB 107、Lumileds LUXEON CoB 109、Nichia S-Series和Sharp Mini Zenigata等型号的LED。该LED支架主要用于将LED安装在电路板上,并且具有良好的电气特性和机械强度,适用于各种照明应用场合。

    技术参数


    - 产品类型:LED支架(LED Holder)
    - 接线方式:端子至导线(Wire-to-Board)
    - 连接方式:插针式(Poke-In)
    - 最大电流:3A
    - 操作电压:60 VDC
    - 基板厚度:1mm
    - 光学兼容性:兼容各种光学配件
    - 温度范围:-40°C至105°C
    - 材料:PBT GF(聚对苯二甲酸丁二醇酯玻璃纤维增强)
    - 终端镀层:金(Au)
    - 基础材料:铜合金
    - 认证合规:符合欧盟RoHS、ELV和REACH指令要求,低卤素材料含量,不含BFR/CFR/PVC等有害物质

    产品特点和优势


    该LED支架具有以下几个显著特点和优势:
    1. 兼容性强:可以配合多种品牌和型号的LED,包括Everlight、Lumileds和Sharp等主流供应商的产品。
    2. 可靠性高:采用PBT GF材料,具有出色的机械强度和耐热性,确保长期可靠运行。
    3. 易于安装:插针式连接方式,方便快捷地进行安装,减少人工成本和时间。
    4. 多用途应用:适合用于各种照明应用,如工业照明、户外照明和室内照明等。
    5. 认证齐全:产品符合欧盟RoHS、ELV和REACH法规要求,适用于各类商业和工业应用。

    应用案例和使用建议


    该LED支架在多种照明应用中得到了广泛应用,例如:
    - 工业照明:由于其高电流承载能力和宽工作温度范围,适合在各种恶劣环境下使用。
    - 户外照明:防水和耐候性使得其在户外照明系统中表现优异。
    - 室内照明:可用于家庭、办公室和商业建筑内的各种灯具。
    使用建议:
    - 在高温环境下使用时,确保散热设计合理,避免过热影响寿命。
    - 安装过程中请遵循制造商的指南,确保正确的插针式连接方法以保证电气连接的安全性和可靠性。

    兼容性和支持


    该LED支架可与多种类型的LED兼容,包括Everlight EAHP1215系列、Everlight JU1215、Lumileds LUXEON CoB 105、Lumileds LUXEON CoB 107、Lumileds LUXEON CoB 109、Nichia S-Series和Sharp Mini Zenigata等。
    如果您需要技术支持,可通过电话+1 800 522 6752联系客服,我们将提供全面的支持和服务。

    常见问题与解决方案


    1. 问题:无法正确安装LED支架。
    - 解决方案:请检查安装步骤是否正确,确保所有接口均已紧密连接。如有疑问,请咨询技术客服。
    2. 问题:在极端温度下使用时,LED支架发生故障。
    - 解决方案:确保LED支架的工作温度在-40°C至105°C范围内。如有超出,请考虑采取额外的散热措施。
    3. 问题:LED光效不稳定。
    - 解决方案:检查电源供应是否稳定,确认是否有外部干扰。如有需要,请更换质量更佳的电源模块。

    总结和推荐


    总体而言,这款LED支架在各方面表现出色,特别是在高电流承载能力和温度适应性方面。其广泛的兼容性和可靠的设计使其成为市场上的一款优秀产品。如果您正在寻找一款适用于多种照明应用的高质量LED支架,强烈推荐选择这款产品。通过联系我们的技术支持团队,您还可以获得更多的使用指导和售后保障服务。

4-2213678-3参数

参数
安装方式 底座安装
零件状态 在售
包装方式 托盘

4-2213678-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2213678-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 4-2213678-3 4-2213678-3数据手册

4-2213678-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
168+ $ 0.8904 ¥ 7.5684
360+ $ 0.8549 ¥ 7.2667
504+ $ 0.7956 ¥ 6.7626
5112+ $ 0.6936 ¥ 5.8956
10104+ $ 0.612 ¥ 5.202
库存: 10844
起订量: 168 增量: 24
交货地:
最小起订量为:168
合计: ¥ 1271.49
直接购买
加入购物车
