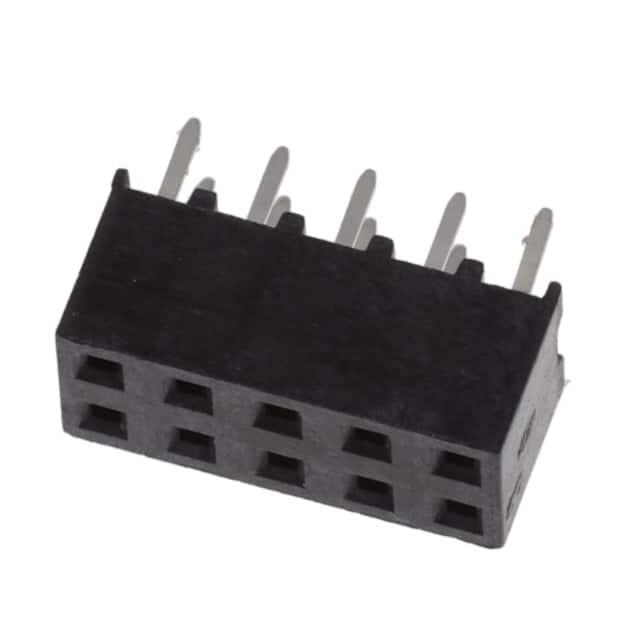

1-2314812-0

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2mm 2 10pin 2A 100nm 金 通孔安装
供应商型号: 17-1-2314812-0-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 1-2314812-0

1-2314812-0概述

    # AMPMODU 2mm Board-to-Board Receptacles:技术手册与综述

    产品简介


    AMPMODU 2mm Board-to-Board Receptacles是TE Connectivity(TE)推出的一种工业级连接器产品,用于实现板到板之间的可靠信号传输。这类接插件采用磷青铜材质的接触点,具有双悬臂梁设计,能够显著提高接触面积,从而确保信号传输的稳定性。这些接插件还具有多种包装选项,适用于自动表面贴装和通孔回流焊接等多种制造工艺。

    技术参数


    主要技术规格
    - 中心线距离:2.00mm [0.079"]
    - 接触尾部长度:多种选择,适合不同PCB厚度(1.6mm 至 2.4mm)
    - 工作温度范围:-40°C 至 125°C(带金镀层)
    - 耐电压:650VAC
    - 额定电流:2A(最大)
    - 操作电压:125VDC
    - 材质:磷青铜接触材料;LCP(液晶聚合物)高耐温塑料外壳
    环境特性
    - UL94V0等级阻燃认证
    - 无卤素/低卤素材料

    产品特点和优势


    AMPMODU 2mm Board-to-Board Receptacles的独特功能和优势在于:
    - 占用38%更少的PCB空间,与传统中心线为2.54mm的产品相比,提供了更多的功能扩展可能性。
    - 双点电稳定性保证了可靠的连接性。
    - 多种选项可供选择以实现不同高度的板到板堆叠。
    - 支持自动表面贴装和通孔回流焊接的制造过程,简化装配流程。

    应用案例和使用建议


    应用案例
    AMPMODU 2mm Board-to-Board Receptacles广泛应用于以下领域:
    - PLC(可编程逻辑控制器)
    - 伺服驱动器
    - 工业控制系统
    - 物料处理系统
    - 仪器仪表和测试设备
    - 建筑自动化
    使用建议
    对于希望最大化空间利用率的设计者,可以考虑使用2mm中心线的产品来节省空间。同时,在进行自动组装时,应该注意调整设备设置,以适应特定的焊锡尾长度要求。

    兼容性和支持


    AMPMODU 2mm Board-to-Board Receptacles与多种工业标准兼容,适用于广泛的电路板设计。制造商提供全面的技术支持,包括产品选型指导、现场安装调试等服务,以确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问:是否有适用于通孔焊接的版本?
    - 答: 是的,该系列提供多种焊锡尾长度选项,适用于不同的焊接方法,包括通过孔焊接(TH)和表面贴装(SMT)。
    2. 问:如何避免装配过程中损坏接插件?
    - 答: 在进行手动或自动装配时,应遵循制造商提供的装配指南,适当控制施加的压力,确保不会对接触点造成损伤。

    总结和推荐


    总体而言,AMPMODU 2mm Board-to-Board Receptacles凭借其高密度、可靠的连接能力和广泛的应用领域,成为工业电子设备设计的理想选择。如果需要更高密度的连接解决方案,或者追求更小的尺寸占用,该产品将是一个很好的选择。强烈推荐给需要高效、稳定连接解决方案的工程师和技术人员。

1-2314812-0参数

参数
间距-配接 2mm
针脚数 10pin
颜色 -
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 100nm
防护等级 -
额定电流 2A
排数 2
触头镀层 - 配接
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

1-2314812-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2314812-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 1-2314812-0 1-2314812-0数据手册

1-2314812-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
