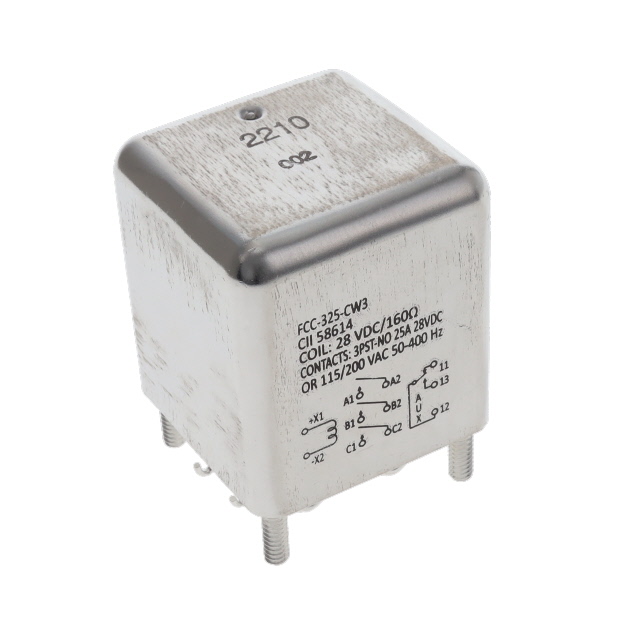

FCC-325-CW3

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 底座安装,焊接安装
供应商型号: 3766562
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 FCC-325-CW3

FCC-325-CW3概述

    # CII FC-325 系列继电器技术手册

    产品简介


    CII FC-325 系列继电器是 TE Connectivity 推出的一款高性能、紧凑型密封继电器,专为航空航天、国防和海洋领域的苛刻应用设计。这些继电器具有非锁存、双开闭接触设计、全焊接结构以及通过 MS27418 标准认证的特点,能够胜任高压、高电流负载的切换任务。广泛应用于发射系统、电源分配、燃料泵、导航系统、飞机厨房/客舱设备以及武器系统等领域。

    技术参数


    机械与环境参数:
    - 温度范围:-70°C 至 +125°C
    - 高度:80,000 英尺
    - 正弦振动:10 g/5 至 1000 Hz
    - 冲击:50 g/11 毫秒
    电气参数:
    - 绝缘强度(海平面):
    - 线圈至外壳:1250 VRms
    - 其他连接点:1500 VRms
    - 绝缘强度(80,000 英尺处):500 VRms(所有连接点)
    - 绝缘电阻(初始):≥100 MΩ(500 Vdc)
    - 接触电压降(额定电流时):≤150 mV(初始),≤175 mV(使用寿命后)
    操作参数:
    - 操作时间(额定电压下):
    - 交流:25 毫秒(最大值)
    - 直流:20 毫秒(最大值)
    - 释放时间(额定电压下):
    - 交流:50 毫秒(最大值)
    - 直流:10 毫秒(最大值)
    - 触点弹跳时间:≤2 毫秒
    其他特点:
    - 封装尺寸:1.5 英寸立方体
    - 重量:0.452 磅
    - 工作温度范围:-70°C 至 +125°C

    产品特点和优势


    CII FC-325 系列继电器以其卓越的设计和可靠性著称。其双开闭接触设计能显著提高负载能力,并减少单点接触的老化效应,从而延长继电器寿命。此外,全焊接结构使其具备更高的抗腐蚀性能和长期稳定性。这种设计不仅满足了航空、国防和海洋环境中的严格要求,还提供了比同类产品的更高电流处理能力。

    应用案例和使用建议


    该继电器适用于各种恶劣环境下的负载切换需求,例如发动机启动系统、燃油泵控制单元以及机载电子设备等。在使用过程中,用户应确保继电器的工作条件符合其规定的温湿度范围和振动等级,以避免因过载而导致性能下降。建议定期检查接线端子是否牢固,保持良好的电气连接状态。

    兼容性和支持


    CII FC-325 系列继电器支持多种线圈配置,包括直流 28 V 和交流 115 V 两种版本,并提供焊钩或终端块两种安装方式。该产品已获得 MS27418 规范认证,确保了其在军事和航天领域的适用性。TE Connectivity 提供全面的技术支持服务,包括在线资源、电话咨询及现场指导,帮助客户解决技术难题并优化产品应用。

    常见问题与解决方案


    1. 问题:继电器操作延迟时间较长
    - 解决方案:检查输入电压是否达到额定值;若未达要求,则调整电源输出直至满足规格书标准。
    2. 问题:触点间绝缘电阻下降
    - 解决方案:确认外部环境是否存在污染物质(如灰尘、湿气),必要时清洁外壳并涂抹防潮油脂。
    3. 问题:动作不稳定
    - 解决方案:核实连接电路无松动现象,同时确认所选用的继电器型号匹配具体应用场景需求。

    总结和推荐


    综上所述,CII FC-325 系列继电器凭借其优异的机械强度、广泛的温度适应性及长久的使用寿命,在众多复杂工况中表现出色。对于需要高可靠性的航空航天、国防及海洋项目来说,它无疑是一个值得信赖的选择。我们强烈推荐此款产品给任何寻求高性能、长寿命密封继电器的专业人士和技术团队。

FCC-325-CW3参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 盒装

FCC-325-CW3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FCC-325-CW3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY FCC-325-CW3 FCC-325-CW3数据手册

FCC-325-CW3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11380.3578
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11380.35
直接购买
加入购物车
