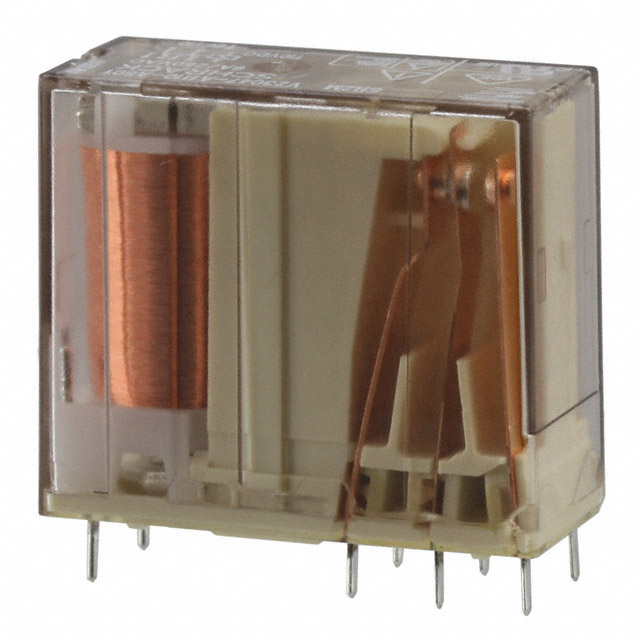

V23047A1036A501

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 安全继电器 插件,D12.6XL29MM 通孔安装 29mm(长度)*25.5mm(高度)
供应商型号:
供应商:
标准整包数: 0
TE CONNECTIVITY 其他继电器 V23047A1036A501

V23047A1036A501概述

    文章:Schrack通用继电器SR2M——力导向式继电器

    产品简介


    Schrank通用继电器SR2M是一款符合EN61810-3标准(原EN50205)的力导向式继电器,它主要用于需要高可靠性的紧急关断、压力控制、机器控制以及电梯和自动扶梯控制系统。这款继电器以其出色的可靠性及强制导向功能在安全继电器市场上占有重要地位。

    技术参数


    - 线圈电压范围:5至110VDC
    - 线圈版本:包括DC线圈,具体如下表所示:
    | 线圈代码 | 额定电压 | 动作电压 | 释放电压 | 额定电阻 | 额定功率 |
    |
    | 005 | 5 | 3.8 | 0.5 | 35.7 | 700 |
    | 006 | 6 | 4.5 | 0.6 | 51 | 706 |
    | ... | ... | ... | ... | ... | ... |

    - 接触配置:1个单极双掷(1NO + 1NC)或2个单极三掷(2CO)
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:6A
    - 接触材料:银镍合金(AgNi)

    产品特点和优势


    - 高可靠性:强制导向设计确保接触点在操作时能够实现物理隔离,从而提高可靠性。
    - 多样的电压选择:提供了多种线圈电压选项,以适应不同应用需求。
    - 高性能:额定电流高达6A,且具有较高的机械耐久性(1000万次操作)。
    - 安全性:通过了多项国际认证(如VDE、UL、TUV、CCC),确保在关键应用中的安全性。

    应用案例和使用建议


    - 电梯和自动扶梯控制:适用于电梯门开关控制,保证系统在紧急情况下的快速响应和安全操作。
    - 机器控制:在自动化生产线中,用于设备间的逻辑控制和状态监控。
    - 建议:根据实际应用场景选择合适的电压和接线方式;定期检查和维护以保持最佳性能。

    兼容性和支持


    - 兼容性:支持直接焊接安装(THT),符合IEC 60068-2-20标准。
    - 支持服务:提供详细的配件和技术文档支持,可通过官方网站获取最新信息。

    常见问题与解决方案


    - Q:如何确定合适的线圈电压?
    - A:根据实际电路需求和供电条件选择相应的线圈电压。通常可以根据设备的电源电压来选择。
    - Q:使用过程中出现异常发热怎么办?
    - A:检查接线是否正确,确保负载不超过额定值;如仍有问题,请联系技术支持进行进一步诊断。

    总结和推荐


    总体来看,Schrank通用继电器SR2M凭借其卓越的性能、广泛的适用性和良好的市场认可度,是一款值得信赖的产品。无论是对于追求高可靠性的安全控制系统,还是需要高性能的工业应用,SR2M都是一个非常合适的选择。强烈推荐在相关项目中采用这款产品。

V23047A1036A501参数

参数
开关功能 -
继电器类型 安全继电器
长*宽*高 29mm(长度)*25.5mm(高度)
通用封装 插件,D12.6XL29MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,管装

V23047A1036A501厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23047A1036A501数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23047A1036A501 V23047A1036A501数据手册

V23047A1036A501封装设计

查看详情并下载
Symbol
Footprint
3D Model
