KUP-14D35F-110

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 支架安装,通孔安装 38.9mm*35.7mm*49.99mm
供应商型号: KUP-14D35F-110
供应商: Master
标准整包数: 1

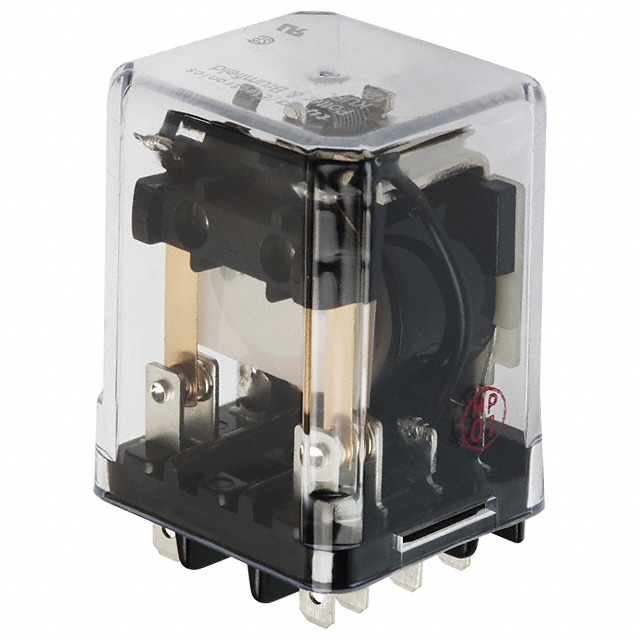

TE CONNECTIVITY 其他继电器 KUP-14D35F-110

KUP-14D35F-110概述

    KUP系列面板插装继电器技术手册

    1. 产品简介


    KUP系列是Potter & Brumfield公司生产的通用型面板插装继电器,适用于多种工业控制和自动化系统。这些继电器提供了1到4极接触配置选项,具有出色的电气和机械耐久性,适合广泛的应用场景,如自动售货机、商用缝纫机、工具和模具设备、机器人、定时器、焊接设备、HVAC系统、医疗设备及电源发生器等。

    2. 技术参数


    - 额定电压:
    - 交流:120VAC/250VAC
    - 直流:28VDC
    - 额定电流:
    - 10A(277VAC),10A(32VDC)
    - 接触材料:
    - 银 (Ag)
    - 银镉氧化物 (AgCdO)
    - 银锡铟氧化物 (AgSnOInO)
    - 最大工作温度范围:
    - 交流线圈:-45°C至+45°C(密封式3、4极);-45°C至+55°C(密封式1、2极);开放式比密封式高15°C
    - 直流线圈:-45°C至+50°C(4极);-45°C至+70°C(1-3极);开放式比密封式高15°C
    - 绝缘强度:
    - 开路触点间:1200Vrms
    - 触点与线圈间:2200Vrms
    - 相邻触点间:2200Vrms

    3. 产品特点和优势


    KUP系列继电器的独特功能和优势使其在市场上具有竞争力:
    - 耐用性: 机械寿命达1000万次操作。
    - 接触可靠性: 提供多种接触材料,确保长时间稳定运行。
    - 安装灵活性: 支持多种安装方式,包括面板、DIN导轨和PCB安装。
    - 定制化选择: 提供多种线圈电压版本和接触配置选择,满足不同需求。

    4. 应用案例和使用建议


    KUP系列继电器被广泛应用于各种工业控制系统中。例如,在商业缝纫机中,它们用于切换电源以控制电机的启动和停止。对于医疗设备,它们可以用于控制系统压力。针对这些应用场景,建议用户在安装和接线时遵循相关标准和规范,确保安全性和可靠性。同时,需要定期检查并维护继电器,以保证长期稳定运行。

    5. 兼容性和支持


    KUP系列继电器支持多种终端和连接方式,便于与其他电子组件配合使用。公司提供全面的技术支持,包括文档、应用笔记和技术支持服务,确保客户能够顺利集成和使用产品。此外,该系列还获得了UL和CSA认证,符合国际安全标准。

    6. 常见问题与解决方案


    - 问题1: 继电器频繁故障。
    - 解决方案: 检查负载是否超过额定值,确认安装环境温度是否适宜。
    - 问题2: 继电器动作时间过长。
    - 解决方案: 确认供电电压是否正常,检查线圈电阻和电压是否匹配。
    - 问题3: 继电器接触不良。
    - 解决方案: 清洁接触面,确保安装紧密无松动。

    7. 总结和推荐


    KUP系列面板插装继电器凭借其优异的电气特性和机械耐久性,在多种工业控制应用中表现出色。它具备高可靠性、多样化的安装选项和良好的兼容性,是众多工业控制系统和自动化设备的理想选择。因此,强烈推荐用户选用此系列继电器,以满足其复杂多变的应用需求。

KUP-14D35F-110参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 38.9mm*35.7mm*49.99mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

KUP-14D35F-110厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KUP-14D35F-110数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY KUP-14D35F-110 KUP-14D35F-110数据手册

KUP-14D35F-110封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.5025 ¥ 334.5862
10+ $ 36.406 ¥ 302.7009
25+ $ 34.4394 ¥ 286.1979
38+ $ 34.0554 ¥ 278.8798
75+ $ 33.8339 ¥ 277.0656
113+ $ 33.6123 ¥ 275.2513
150+ $ 33.6123 ¥ 275.2513
库存: 145
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 334.58
