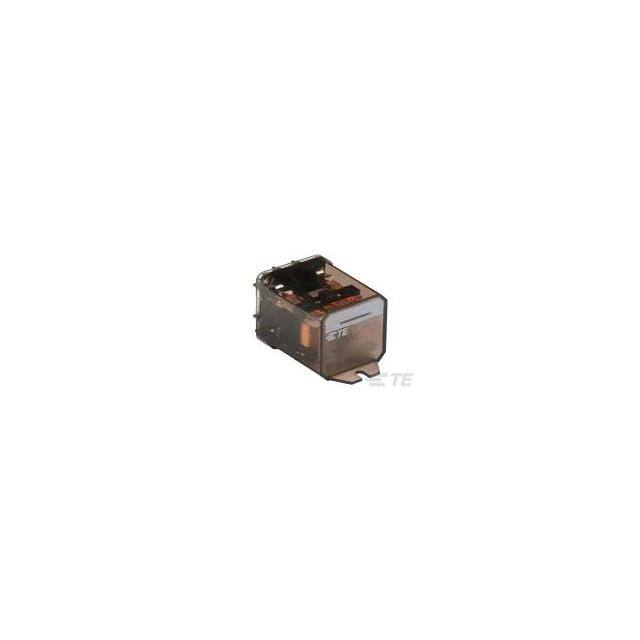

4-1393844-7

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-4-1393844-7
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 4-1393844-7

4-1393844-7概述


    产品简介


    Schrack General Purpose Relays(通用继电器)是一种工业级继电器,适用于各种电气控制系统。这类继电器主要用于电池充电器和加热控制等场合。它们提供单极开关,额定电流为30/32A,适用于直流或交流线圈,具有双断双合触点或单断双合触点的设计。

    技术参数


    - 触点数据(RMC/RMD)
    - 触点配置:1 form Z(1个常闭+1个常开),1 form X(1个常开)
    - 额定电压:400VAC
    - 最大切换电压:440VAC
    - 额定电流:30A/32A(VDE)
    - 极限分断电流(最大):60A
    - 切换功率:7500VA
    - 接触材料:AgCdO, AgNi 90/10
    - 接触形式:单桥式触点
    - 最小推荐负载:24VDC/100mA
    - 操作频率:960/6000 h⁻¹(无负载/有负载,直流线圈)
    - 操作时间(最大):20/20 ms(直流线圈)
    - 回跳时间(最大):4/6 ms(单极/双极,直流线圈)
    - 机械耐久性
    - 直流线圈:10×10⁶ 次操作
    - 交流线圈:10×10⁶ 次操作
    - 线圈数据
    - 线圈电压范围:6至220 VDC,6至400 VAC
    - 操作电压:额定线圈电压的75%
    - 释放电压:额定线圈电压的10%
    - 绝缘系统:UL Class 130 (B)

    - 初始耐压
    - 开关间的耐压:1500Vrms(RMC),2000Vrms(RMD)
    - 触点与线圈间的耐压:2500Vrms(两者相同)
    - 初始冲击耐压:6000V(1.2/50μs,触点与线圈间)
    - 绝缘距离/爬电距离
    - 触点与线圈间:≥4.0/14.9mm

    产品特点和优势


    - 高可靠性和耐用性:机械耐久性高达10×10⁶次操作,确保长期稳定运行。
    - 广泛的应用领域:适用于各种高压环境下的电池充电器和加热控制系统。
    - 灵活的操作方式:可选择单极或双极触点配置,适应不同的需求。
    - 高效能和低功耗:触点材料和设计使得切换功率达到7500VA,满足各种复杂应用的需求。
    - 良好的环境适应性:能够在-45°C到+60°C的温度范围内正常工作。

    应用案例和使用建议


    典型应用场景:
    - 电池充电器:适用于需要高功率输出的充电系统。
    - 加热控制:用于各种加热系统的温度控制。
    使用建议:
    - 在高功率负载下使用时,注意确保负载不会超过触点的最大额定值。
    - 对于需要频繁操作的应用,建议使用机械耐久性较高的型号。

    兼容性和支持


    - 兼容性:该继电器适用于广泛的工业控制系统,且可以与多种设备兼容。
    - 支持和服务:制造商提供了详尽的技术文档和售后支持,确保客户能够获得及时的帮助和指导。

    常见问题与解决方案


    - 问题:继电器无法正常工作。
    - 解决方案:检查电源连接和触点是否有损坏。
    - 问题:触点烧毁。
    - 解决方案:确认负载不超过额定值,并确保触点清洁无污渍。
    - 问题:继电器过热。
    - 解决方案:检查环境温度,确保在规定的工作温度范围内使用。

    总结和推荐


    总结:
    Schrack Power Relay RM C/D 是一款高性能的通用继电器,适用于各种工业控制场景。它具备高可靠性、灵活的配置选项以及优良的环境适应性,能够满足大多数高压控制系统的需要。
    推荐:
    强烈推荐使用Schrack Power Relay RM C/D。这款继电器以其卓越的性能和广泛的应用范围,在众多同类产品中脱颖而出,是工业控制系统中的理想选择。

4-1393844-7参数

参数
开关功能 -
继电器类型 -
长*宽*高 73.5mm*38.5mm*35.5mm
安装方式 面板安装
零件状态 在售
包装方式 散装

4-1393844-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1393844-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 4-1393844-7 4-1393844-7数据手册

4-1393844-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 10.5682 ¥ 89.8297
35+ $ 9.8777 ¥ 83.9605
150+ $ 9.4044 ¥ 79.9374
库存: 217
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1347.44
