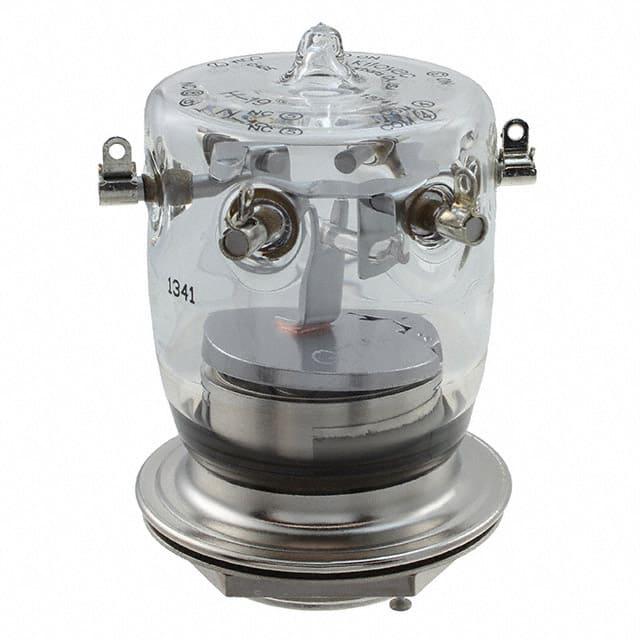

H-19

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 焊接安装,面板安装
供应商型号: Q-H-19
供应商: 期货订购
标准整包数: 1
TE CONNECTIVITY 其他继电器 H-19

H-19概述

    KILOVAC High Voltage Relays 技术手册解析

    1. 产品简介


    KILOVAC 高压继电器(High Voltage Relays)是专为高压环境设计的高可靠性产品。本手册涵盖了两种型号:H-19 和 H-17。这些继电器广泛应用于电力系统、航空航天及工业控制等领域,特别适合需要高电压、高可靠性的场合。

    2. 技术参数


    以下是两款继电器的主要技术参数列表:
    | 参数 | H-19 | H-17 |
    |
    | 接触安排 | 双极双掷(DPDT) | 单极双掷(SPDT) |
    | 额定工作电压 | 20 kV | 25 kV |
    | 绝缘测试电压 | 25 kV DC 或 60 Hz | 30 kV DC 或 60 Hz |
    | 持续载流能力 | 30 A | 16 A |
    | 线圈最大拾取电压 | 8 Vdc | 8 Vdc |
    | 线圈最小释放电压 | 0.5-5 Vdc | 0.5-5 Vdc |
    | 最大操作时间 | 30 ms | 25 ms |
    | 最大释放时间 | 20 ms | 25 ms |
    | 冲击测试(峰值) | 30 g (11ms半正弦波) | 20 g (11ms半正弦波) |
    | 振动测试(峰值) | 10 g (55-500 Hz) | 10 g (55-500 Hz) |
    | 工作温度范围 | -55°C 到 +125°C | -55°C 到 +125°C |
    | 机械寿命 | 1 百万次 | 1 百万次 |
    | 额定重量 | 241 g (8.5 盎司) | 198.4 g (7 盎司) |

    3. 产品特点和优势


    KILOVAC 高压继电器具备以下独特优势:
    - 使用真空绝缘和钨合金触点,适合高电压低电流负载的开关。
    - 具备双极双掷或单极双掷接点,可灵活应用于多种电路配置。
    - 拥有符合 MIL-R-83725 标准的高可靠性。
    - 提供冠状屏蔽连接器,有助于减少电磁干扰。
    - H-19 型号可在 32 MHz 下隔离 12 kV,具备广泛的频率响应。

    4. 应用案例和使用建议


    在电力系统中,KILOVAC 高压继电器可用于断路器、隔离开关、线路保护等场景。在航空航天领域,它们可以用于高压电源管理,确保系统的稳定运行。对于用户而言,建议根据具体应用需求选择合适的型号,并考虑额外的保护措施以防止电弧放电。

    5. 兼容性和支持


    KILOVAC 高压继电器具有良好的兼容性,可与多种电子元件和设备协同工作。制造商提供 24/7 的技术支持,用户可通过拨打提供的电话号码获取帮助。此外,H-17 还有符合 QPL 标准的 M83725/2 版本可供选择。

    6. 常见问题与解决方案


    - 问题:线圈无法正确激活。
    - 解决方案: 检查输入电压是否在推荐范围内,确认接线是否正确。

    - 问题:继电器频繁跳闸。
    - 解决方案: 评估负载条件,确保不超过额定值;检查是否有外部干扰导致误动作。

    7. 总结和推荐


    KILOVAC 高压继电器凭借其卓越的技术性能和广泛的适用范围,在高电压环境下表现出色。无论是电力系统还是航空航天应用,都是一个可靠的选择。总体来说,我们强烈推荐这款产品给需要高可靠性的高压应用场合。

H-19参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

H-19厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

H-19数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY H-19 H-19数据手册
