1617037-9

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: H-1617037-9
供应商: Heilind
标准整包数: 1
TE CONNECTIVITY 其他开关 1617037-9

1617037-9概述

    CII Low Signal Relays 技术手册

    产品简介

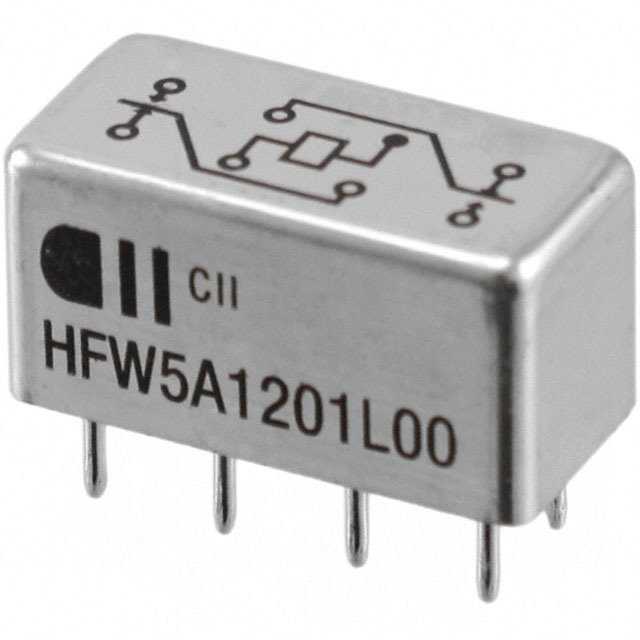

    CII Low Signal Relays 是一款专为高可靠性要求设计的微型双极型电保持继电器。这款产品适用于信号处理、通讯设备、工业控制等领域,能有效实现电信号的切换和控制。主要特点包括:小型化设计、高稳定性及优良的电气特性。通过结合电保持功能与小型尺寸,使得该继电器在有限的空间内提供卓越的性能表现。

    技术参数


    | 参数 | 值 |

    | 接触类型 | 2 Form C (DPDT) |
    | 接触材料 | 硬化的银合金,镀金移动端 |
    | 最大电流 | 4 A @ 28 Vdc (HFW4A),5 A @ 28 Vdc (HFW5A) |
    | 电气特性 | 电阻 (接触前): ≤ 50 毫欧
    电阻 (接触后): ≤ 100 毫欧
    机械寿命: 5000 万次操作 |
    | 额定电压 | 5-48 Vdc (HFW4A)
    5-26.5 Vdc (HFW5A) |
    | 功率消耗 | 1.4 W (25°C时最大) |
    | 吸合电压 | 大约为额定电压的50% |
    | 操作时间 | 吸合时间: ≤ 4 ms
    释放时间: ≤ 4 ms
    接触反弹时间: ≤ 2 ms |
    | 介质耐压 | 触点间: 500 Vrms AC
    相邻触点间: 1000 Vrms AC
    触点与线圈间: 1000 Vrms AC |
    | 绝缘电阻 | ≥ 10,000 MΩ (500 Vdc) |
    | 工作温度范围 | -65°C 至 +125°C |
    | 振动抗性 | 20 G,10-2,000 Hz |
    | 冲击抗性 | 100 G,6±1 ms |

    产品特点和优势


    - 双极电保持设计:确保电路可靠切换并长时间稳定保持。
    - 高可靠性:具有优异的机械和电气性能,在极端条件下仍能正常工作。
    - 多样化选择:不同额定电压和终端配置可满足不同需求。
    - 密封结构:提供卓越的环境防护能力,延长使用寿命。

    应用案例和使用建议


    CII Low Signal Relays 适用于多种电子设备,例如测试仪器、通信系统、医疗设备等。在设计系统时,建议根据具体应用需求选择合适的电压等级和接线方式,确保继电器能长期稳定运行。此外,由于其紧凑的外形尺寸,非常适合空间受限的应用场合。

    兼容性和支持


    该产品与常见的电子系统兼容,支持各种电压和接线配置。制造商提供详尽的技术文档和支持服务,包括安装指南和故障排除手册,以帮助用户更好地理解和使用这些设备。

    常见问题与解决方案


    1. 吸合电压过高:检查供电电压是否符合标准,或者考虑更换合适的线圈型号。
    2. 接触不良:清理触点表面,确保没有氧化物或其他杂质影响接触质量。
    3. 操作时间过长:检查是否由于负载过大导致延时,调整负载配置或更换更大功率型号。

    总结和推荐


    CII Low Signal Relays 是一款高度可靠且功能强大的微型继电器,适用于各种高要求应用场合。其优秀的电气特性和广泛的适用性使其成为市场上非常受欢迎的产品。我们强烈推荐使用 CII Low Signal Relays,尤其是对于需要在恶劣环境中工作的设备来说,它能提供出色的表现和耐用性。

1617037-9参数

参数
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
电气寿命 -
零件状态 在售
包装方式 散装

1617037-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1617037-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 1617037-9 1617037-9数据手册

1617037-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 131.0596 ¥ 1091.7266
5+ $ 127.5173 ¥ 1062.2189
10+ $ 124.1617 ¥ 1034.2672
25+ $ 120.978 ¥ 1007.7467
50+ $ 117.9536 ¥ 982.5531
库存: 45
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1091.72
