6339160-3

产品分类: 模块化连接器 - 插孔
厂牌: TE CONNECTIVITY

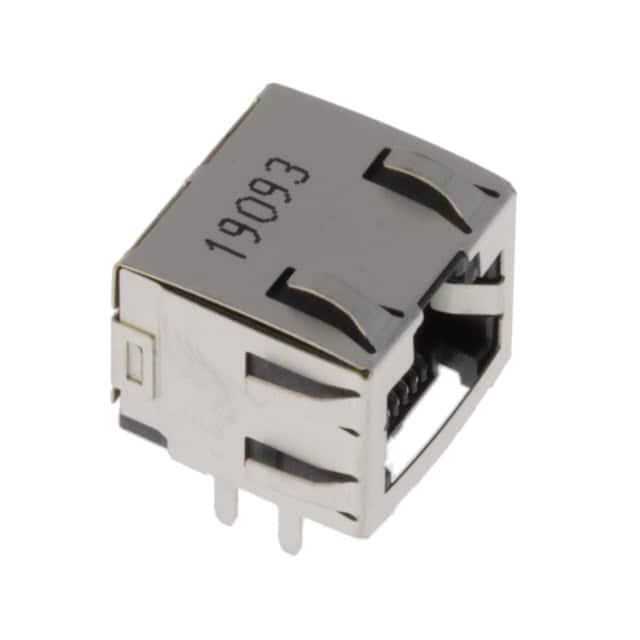

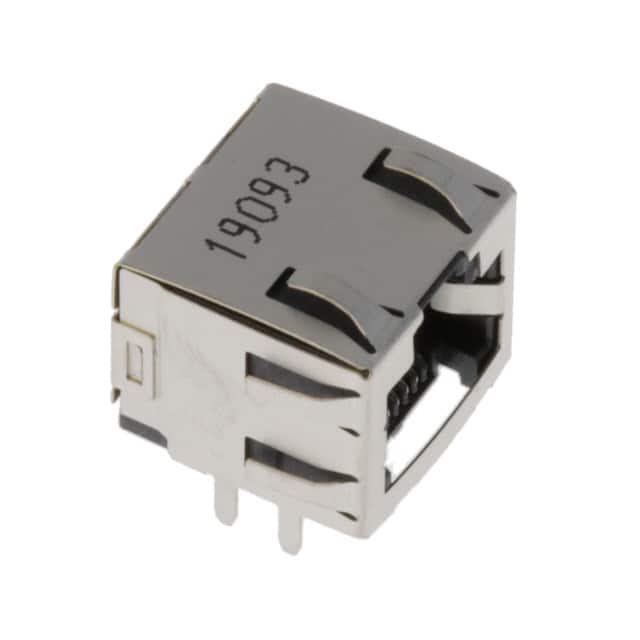

产品描述: Jack 90度,向上 8p8c (RJ45, Ethernet) 1 贴片安装
供应商型号: Q-6339160-3
供应商: 期货订购
标准整包数: 600
TE CONNECTIVITY 模块化连接器 - 插孔 6339160-3

6339160-3概述


    产品简介


    电子元器件:RJ45模块化连接器
    产品类型:本产品为8位8极的RJ45模块化连接器,适用于各种高速网络应用和通信设备。
    主要功能:提供可靠的信号传输路径,适用于以太网、局域网等场景下的高速数据传输。
    应用领域:广泛应用于计算机网络、电信设备、工业自动化、安防监控等领域。

    技术参数


    产品型号:6339160系列
    封装形式:表面贴装(Surface Mount Technology)
    外壳材料:高耐温热塑性塑料(LCP),阻燃等级UL94V-0
    颜色选项:黑色、黄色
    端子材料:磷青铜镀层,厚度为0.30mm,局部区域镀金,厚度为1.27µm,下层镀镍,厚度为1.27µm
    屏蔽层材料:0.196mm厚黄铜,预镀镍,表面再镀锡,厚度为2.03µm-3.81µm
    连接器外形尺寸:16.26 x 13.35 mm(±公差)
    连接器深度:13.47 mm(±公差)
    安装孔径:直径约为14.44 mm
    电气特性:符合FCC规则和规定第68部分,子部分F的要求
    工作温度范围:-40°C至85°C
    包装方式:卷带式(Pocket Tape and Reel),符合EIA 481标准
    包装参数:每盘200个,卷带宽度44mm,卷带间距24mm,卷带深度16.7mm

    产品特点和优势


    特点:
    - 可靠性高:使用优质材料制造,确保长期稳定可靠的工作。
    - 快速连接:零插入力设计,方便快速连接。
    - 抗干扰能力强:通过屏蔽层设计有效减少电磁干扰。
    - 广泛的兼容性:适用于多种应用场合,符合行业标准。
    优势:
    - 卓越的信号完整性:优化的线路设计减少信号损失,确保数据传输的高效性。
    - 耐用性强:采用高品质材料和工艺,能够应对恶劣环境下的长期使用。
    - 易于维护:标准化设计使得安装和维修变得简单快捷。

    应用案例和使用建议


    应用案例:该连接器广泛应用于企业级数据中心、办公室网络设备以及家用路由器等设备中。例如,在一个大型企业数据中心,RJ45连接器用于建立多个服务器机架之间的高速网络连接,确保了数据中心内的数据传输稳定性和安全性。
    使用建议:
    - 正确布局:遵循制造商提供的建议PCB布局图进行设计,确保连接器在电路板上的安装位置正确无误。
    - 保持清洁:定期检查并清理连接器的接触点,避免灰尘和杂质影响信号传输质量。
    - 温度控制:注意使用环境的温度变化,特别是在高温或低温环境下需采取适当措施保护连接器正常工作。

    兼容性和支持


    兼容性:该产品与其他标准RJ45接口完全兼容,可广泛应用于各种类型的网络设备和系统中。
    支持和服务:TE Connectivity公司提供了详尽的技术文档和支持服务,包括在线FAQ、用户论坛和技术咨询服务,以帮助客户解决使用过程中的各种问题。

    常见问题与解决方案


    问题1:信号传输不稳定
    解决方案:检查接线和连接器的接触情况,确保所有连接都紧密且无杂质。
    问题2:连接器接触不良
    解决方案:清理连接器的接触点,使用合适的工具去除氧化层或污垢。
    问题3:信号丢失
    解决方案:检查连接器是否符合规范,确认是否出现焊接不良等问题,并进行重新焊接。

    总结和推荐


    综上所述,TE Connectivity公司的6339160系列RJ45模块化连接器凭借其出色的性能和可靠性,已成为市场上一款备受青睐的产品。无论是用于数据中心还是普通网络设备,这款连接器都能满足高性能和高稳定性的需求。强烈推荐使用这款连接器,以提升系统的整体性能和用户体验。

6339160-3参数

参数
朝向 90度,向上
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

6339160-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6339160-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 插孔 TE CONNECTIVITY 6339160-3 6339160-3数据手册

6339160-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
