OJE-SS-124HM,000

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 通孔安装
供应商型号: ET-3397628
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 OJE-SS-124HM,000

OJE-SS-124HM,000概述


    产品简介

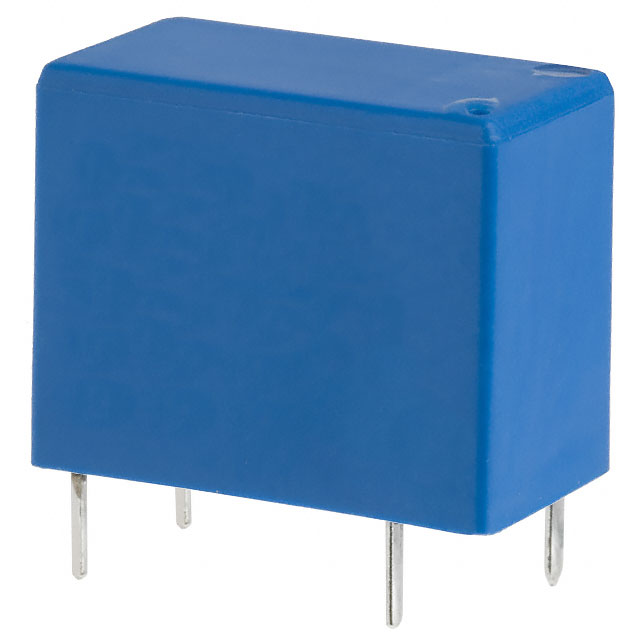

    产品名称:迷你型PCB继电器OJ/OJE
    基本介绍:OJ/OJE系列迷你型PCB继电器是一款设计用于各种家用和工业设备的小巧型继电器。它采用了先进的材料和技术,旨在提供高可靠性和稳定的开关性能。主要功能包括电气隔离、过载保护和信号切换等,适用于家电(如空调、冰箱)、小家电和工业控制设备等领域。

    技术参数


    - 物理尺寸:18.2L 10.2W 14.7H mm
    - 接触类型:单极单掷(SPST)
    - 额定电流:3A至10A
    - 额定电压:250VAC/30VDC
    - 接触电阻:初始接触电阻为100毫欧姆@1A, 6VDC
    - 电介质强度:OJ型为4000Vrms,OJE型为3000Vrms
    - 耐压等级:750Vrms(触点间)
    - 温升限制:触点温升最高可达105°C
    - 机械寿命:10x10^6次操作(直流线圈)
    - 操作时间:OJ/OJE-L型最大15ms,OJ/OJE-D/H型最大10ms
    - 释放时间:最大4ms
    - 线圈电压范围:3VDC至48VDC
    - 接触材料:AgNi, AgSnO, AgCdO

    产品特点和优势


    - 小巧紧凑:OJ/OJE系列采用了小型化设计,外形尺寸仅为18.2L 10.2W 14.7H mm,适用于空间受限的应用场合。
    - 高可靠性:具备良好的电气性能和出色的机械稳定性,能够承受10x10^6次操作,具有卓越的耐用性和使用寿命。
    - 多型号选择:提供了多种额定电流和线圈电压的选择,以满足不同应用场景的需求。敏感线圈版本(200mW)也提供了灵活性。
    - 安全合规:通过了多项国际标准认证,如VDE 40007630、cULus E82292、CQC03001007764和TUV R 501391660014-0015,确保产品的可靠性和安全性。
    - 适应性强:具有宽泛的操作温度范围(-40°C到+105°C),适合于恶劣环境下的应用。

    应用案例和使用建议


    应用案例:
    - 家用电器:如空调、冰箱等,这些设备需要频繁切换电路,对继电器的要求较高。
    - 工业控制系统:在工厂自动化和控制系统中,需要可靠的信号切换和过载保护。
    使用建议:
    - 在使用过程中,应注意保持清洁,避免接触污物,以减少磨损和提高电气性能。
    - 在安装时,确保周围环境符合规定的温度范围和湿度条件,以延长产品的使用寿命。
    - 由于该继电器具有一定的额定电流限制,用户应根据实际负载需求合理选择合适的型号。

    兼容性和支持


    - 兼容性:该系列产品可以与多种其他电子元件和设备配合使用,例如不同类型的传感器、控制器和其他继电器。
    - 厂商支持:TE Connectivity提供了全面的技术支持和售后服务,包括产品咨询、故障排查和维修服务。用户可以通过官方网站获取更多支持信息。

    常见问题与解决方案


    - 问题1:如何检查继电器是否正常工作?
    解答:首先检查输入电压是否符合要求,再观察触点是否有明显的磨损或损坏。如果发现异常,可联系厂商进行进一步检测。
    - 问题2:继电器出现频繁跳闸现象怎么办?
    解答:这可能是由于负载过大导致的,建议适当减小负载或更换更大容量的继电器。同时,确认所有连接是否稳固,避免虚接造成跳闸。

    总结和推荐


    总结:
    - 优点:OJ/OJE系列迷你型PCB继电器在设计上注重小巧紧凑、高可靠性、多种型号选择以及广泛的适用范围。其出色的电气特性和优秀的机械性能使其成为众多应用的理想选择。
    - 缺点:部分型号的价格可能相对较高,但这主要取决于客户的具体需求。
    推荐:
    - 基于以上分析,OJ/OJE系列迷你型PCB继电器非常适合需要高性能、可靠性和紧凑设计的应用场合。特别是对于家用电器和工业控制系统而言,其优异的电气性能和长寿命将大大提升系统的稳定性和可靠性。强烈推荐给那些寻找高质量继电器的用户。

OJE-SS-124HM,000参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 通孔安装
零件状态 在售
包装方式 散装

OJE-SS-124HM,000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OJE-SS-124HM,000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OJE-SS-124HM,000 OJE-SS-124HM,000数据手册

OJE-SS-124HM,000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.7633 ¥ 16.3902
10+ $ 1.4359 ¥ 13.3466
50+ $ 1.2334 ¥ 11.4648
100+ $ 1.1703 ¥ 10.8776
200+ $ 1.0647 ¥ 9.8968
500+ $ 1.0253 ¥ 9.5297
1000+ $ 0.9582 ¥ 8.906
2500+ $ 0.9526 ¥ 8.8546
5000+ $ 0.9402 ¥ 8.7387
库存: 1294
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.39
直接购买
加入购物车
