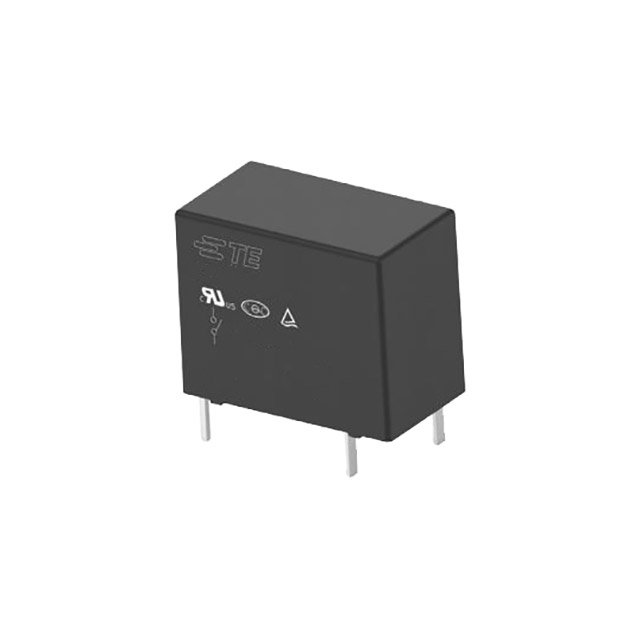

OJS-SH-124HEF, 00000

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 通孔安装
供应商型号:
供应商:
标准整包数: 0
TE CONNECTIVITY 其他继电器 OJS-SH-124HEF, 00000

OJS-SH-124HEF, 00000概述


    产品简介


    产品类型: 通用功率继电器
    主要功能: 用于电源切换和控制
    应用领域: 适用于各种电子设备中的开关和控制系统,如家用电器、工业自动化设备、通信设备等

    技术参数


    - 线圈类型: 单稳态
    - 额定线圈电压: 24 VDC
    - 线圈电阻: 1280 Ω
    - 线圈功率: 0.45 W
    - 线圈绝缘等级: UL 级F
    - 接触配置: 1个SPST-NO(单极单掷常开)
    - 额定接触电流: 16 A
    - 接触切换负载最小值: 100 mA @ 5 V
    - 接触切换电压最大值: 250 VAC
    - 接触电压额定值: 250 VAC
    - 额定环境温度范围: -40℃ 至 85℃
    - 产品重量: 5.8 g
    - 封装类型: 封装式
    - 封装颜色: 黑色
    - 绝缘耐压:
    - 接触与线圈之间的初始介电强度:4000 Vrms
    - 接触之间初始介电强度:750 Vrms
    - 兼容焊接工艺: 波峰焊至265°C
    - 包装方式: 托盘/盒装

    产品特点和优势


    - 可靠性高: 高达16 A的连续电流承载能力确保其在高压大电流环境下稳定工作。
    - 宽温度范围: 适用温度范围为-40℃至85℃,适应性强。
    - UL认证: 线圈绝缘等级达到UL F级,安全可靠。
    - 封装设计: 采用密封封装,保护内部组件不受外界环境的影响。
    - 多功能用途: 适用于多种工业和消费电子产品,提高设备的可靠性和耐用性。

    应用案例和使用建议


    - 应用案例: 在家庭电器(如空调、冰箱)和工业设备(如电机控制器、机器人)中广泛使用。
    - 使用建议: 在安装过程中应确保连接正确,避免反向接线导致损坏;定期检查接触点,以保证良好的接触性能;对于大电流应用,应注意散热设计,避免过热。

    兼容性和支持


    - 兼容性: 可与标准的PCB接线端子配合使用,适用于多种电路板设计。
    - 支持和服务: TE Connectivity 提供全面的技术支持,用户可以通过电话+1 800 522 6752 获取帮助。此外,还可以通过其官方网站访问产品文档和CAD模型。

    常见问题与解决方案


    - 问题: 继电器无法正常工作
    解决方案: 检查线圈接线是否正确,确认供电电压是否符合要求。
    - 问题: 接触不良
    解决方案: 清洁接触点,确保没有氧化或污染,如有必要,可以更换新的接触器。
    - 问题: 温度过高
    解决方案: 检查电路散热设计是否合理,确保设备运行在适当的温度范围内。

    总结和推荐


    总体评价: 该通用功率继电器以其出色的性能、可靠性及广泛的适用范围,成为市场上备受推崇的产品。它特别适合于需要高可靠性和广泛温度范围的应用场合。综合考虑其各方面性能,我们强烈推荐这款产品。
    总之,对于需要高性能和可靠性的电路和系统,选择这款继电器无疑是一个明智的选择。

OJS-SH-124HEF, 00000参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 通孔安装
零件状态 在售
包装方式 托盘

OJS-SH-124HEF, 00000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OJS-SH-124HEF, 00000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OJS-SH-124HEF, 00000 OJS-SH-124HEF, 00000数据手册

OJS-SH-124HEF, 00000封装设计

查看详情并下载
Symbol
Footprint
3D Model
