1393154-7

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-1393154-7
供应商: 期货订购
标准整包数: 10
TE CONNECTIVITY 其他开关 1393154-7

1393154-7概述

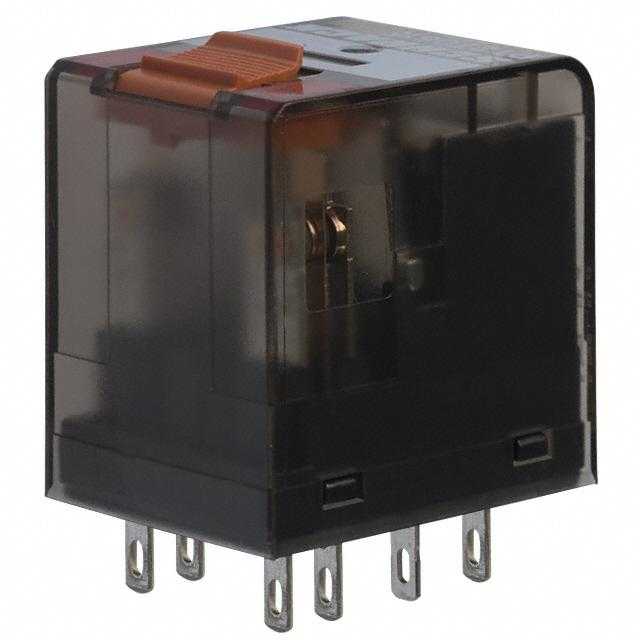

    Schrack General Purpose Relays

    产品简介


    Schrack公司的通用继电器是工业级的小型继电器,广泛应用于控制和自动化领域。这些继电器采用通用的设计,能够满足各种应用需求,从简单的开关控制到复杂的系统集成。它们主要包括单极双掷(C/O)、单极常开(NO)及单极常闭(NC)的触点配置,适用于多种负载条件。

    技术参数


    1. 接触额定值:
    - 接触负载:12A@250VAC(电阻负载)
    - 操作循环次数:100,000次
    2. 机械耐久性:
    - 直流线圈:30,000,000次操作
    - 交流线圈:20,000,000次操作
    3. 线圈数据:
    - 线圈电压范围:6至220VDC;6至230VAC
    - 额定电压:标准电压如6VDC、12VDC、24VDC、48VDC、60VDC、110VAC、220VAC
    - 启动/释放电压:详见下表
    | 线圈代码 | 启动电压(VDC) | 释放电压(VDC) | 额定电阻(Ω) | 功率(mW) |

    | 006 | 4.5 | 0.6 | 48 | 750 |
    | 012 | 9.0 | 1.2 | 192 | 750 |
    | ... | ... | ... | ... | ... |
    4. 绝缘数据:
    - 初始耐压:1200Vrms(接触间)
    - 浪涌耐压:5000V(1.2/50μs)
    5. 其他数据:
    - 环境温度范围:-40°C 至 +70°C
    - 振动抵抗力:7/4g(常开/常闭)

    产品特点和优势


    - 高可靠性:经过严格的耐久性测试,确保长时间稳定运行。
    - 多功能设计:多种触点配置(2、3、4形式C),适应不同负载要求。
    - 易于安装:提供插件式和PCB安装方式,便于集成和布线。
    - 环境适应性强:能够在极端环境下保持良好的性能,符合欧盟RoHS/ELV标准。

    应用案例和使用建议


    这些继电器广泛应用于工业控制系统中,例如:
    - 照明控制:用于大型公共场所的照明切换。
    - 自动门控系统:作为门禁系统的执行机构。
    - 设备保护:在电机保护电路中用作过载保护。
    使用建议:
    - 在接通和断开负载时,确保负载不超过规定的最大额定值,以避免损坏。
    - 定期检查连接点的状况,保持良好的电气接触。
    - 在高压环境中使用时,应确保适当的接地和屏蔽措施。

    兼容性和支持


    Schrack通用继电器与其他标准电气设备兼容,厂商提供全面的技术支持和服务,包括产品选型指导、安装调试支持和售后服务。

    常见问题与解决方案


    1. 问题: 继电器不响应。
    - 解决方法:检查线圈电源是否正常,确认是否有正确的接线。

    2. 问题: 接触不良。
    - 解决方法:清洁触点,检查是否需要更换。
    3. 问题: 温度过高。
    - 解决方法:检查散热系统是否有效,调整负载以降低温度。

    总结和推荐


    Schrack的通用继电器在工业应用中表现出了出色的可靠性和多功能性,尤其是在需要高可靠性、多用途应用的场合。它们的耐用性和环境适应能力使其成为许多复杂系统中的理想选择。总体而言,强烈推荐这些继电器用于需要高度可靠性的自动化控制系统。
    如果您正在寻找高效且可靠的工业继电器解决方案,Schrack通用继电器将是您的不二之选。

1393154-7参数

参数
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
电流额定值 -
安装方式 通孔安装

1393154-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1393154-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 1393154-7 1393154-7数据手册

1393154-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
