7-1415072-1

产品分类: 其他开关
厂牌: TE CONNECTIVITY

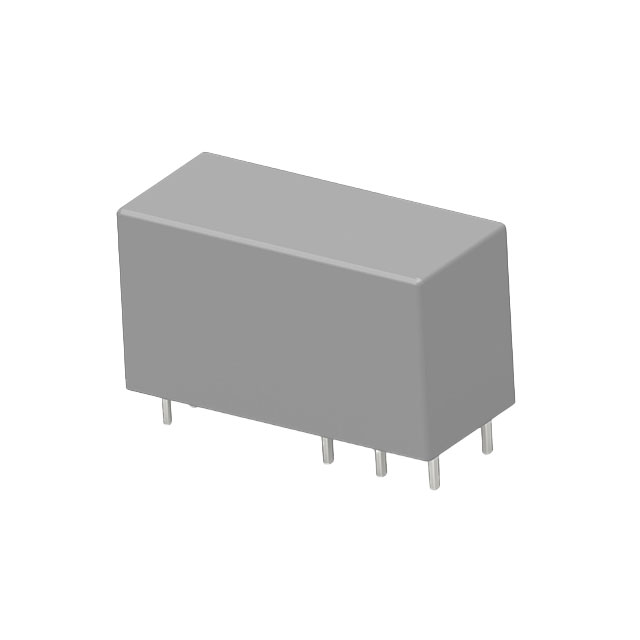

产品描述: Power Relay 12VDC 8A DPDT(29x12.7x15.7)mm THT
供应商型号: JY-7-1415072-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他开关 7-1415072-1

7-1415072-1概述

    电子元器件技术手册:SCHRACK通用低功率PCB继电器

    1. 产品简介


    产品类型: SCHRACK通用低功率PCB继电器
    主要功能: 适用于电池供电设备或具有“记忆功能”的应用场合,提供双极8A、双转换(CO)触点
    应用领域: 电池供电设备、工业控制系统、家电设备、通信设备等

    2. 技术参数


    - 额定电压: 250VAC
    - 最大切换电压: 400VAC
    - 额定电流: 8A(UL认证可达10A)
    - 极限连续电流: 8A(UL认证可达10A)
    - 极限闭合电流(持续时间4秒,占空比10%): 最大15A
    - 断开能力: 最大2000VA
    - 接触材料: 银镍合金90/10
    - 操作频率(带负载/不带负载): 900/72000h-1
    - 动作/复位时间: 最大10/5ms
    - 接触跳动时间: 最大4/9ms
    - 机械耐久性: >2x10^6次操作
    线圈数据(极化双稳态线圈)
    - 线圈电压范围: 3至48VDC
    - 激活范围: IEC 61810 2
    - 极限电压(占额定线圈电压的百分比): 120%、150%
    - 最小/最大激活动作时间: 30ms/1分钟(<10%占空比)
    - 线圈电阻(Ω±10%):
    - 单线圈: 21Ω(3VDC),90Ω(6VDC),360Ω(12VDC),1440Ω(24VDC),5520Ω(48VDC)
    - 双线圈: 15Ω(3VDC),42Ω(5VDC),55Ω(6VDC),240Ω(12VDC),886Ω(24VDC),3291Ω(48VDC)

    3. 产品特点和优势


    - 双稳态设计: 线圈极化,保证了可靠的操作状态。
    - 高耐久性: 能承受超过2百万次的操作。
    - 宽温度范围: 单线圈版本可适应-10到85°C,双线圈版本可适应-40到85°C。
    - 高绝缘强度: 初始介电强度高达1000Vrms(触点间)、5000Vrms(触点与线圈间)、2500Vrms(相邻触点间)。
    - 环保材料: 符合RoHS/ELV、中国RoHS、REACH标准,无卤素。

    4. 应用案例和使用建议


    应用案例:
    - 电池供电设备,如移动医疗设备、无线传感器节点。
    - 工业控制系统,如PLC系统中的开关控制。
    - 家电设备,如冰箱、空调的定时开关控制。
    使用建议:
    - 根据实际负载情况选择合适的线圈电压版本,以确保最佳的操作性能和可靠性。
    - 在设计电路时,考虑到线圈的最低激活时间和最大持续时间,以避免过度功耗和损坏。
    - 使用符合标准的插座,以提高插拔方便性和稳定性,特别是单线圈版本。

    5. 兼容性和支持


    - 兼容性: 适用于各种标准PCB连接器和插座。
    - 厂商支持: 提供详尽的技术文档、安装指南和支持服务,详情参见官网资料。

    6. 常见问题与解决方案


    - Q: 继电器不能正常工作怎么办?
    - A: 检查电源电压是否正确,确认线圈电压与指定型号一致。
    - Q: 接触不良怎么办?
    - A: 清理接触面,确保良好的物理接触。
    - Q: 线圈过热怎么办?
    - A: 检查负载电流是否超出额定值,确保负载不超过规定值。

    7. 总结和推荐



    总结

    :
    SCHRACK通用低功率PCB继电器是一款高性能、高可靠性的电子元器件,具备优异的电气特性和环境适应性。其双稳态设计、高耐久性以及广泛的工作温度范围使其在多种应用场景中表现出色。
    推荐:
    鉴于其出色的性能和广泛的应用范围,强烈推荐在需要高可靠性和长期稳定性的应用中使用SCHRACK通用低功率PCB继电器。无论是家用电器还是工业控制系统,这款继电器都能为您提供可靠的解决方案。

7-1415072-1参数

参数
电气寿命 -
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
长*宽*高 29mm(长度)*15.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

7-1415072-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-1415072-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 7-1415072-1 7-1415072-1数据手册

7-1415072-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 79.3013
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 79.3
