1589487-9

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: TS-1589487-9
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY  1589487-9

1589487-9概述

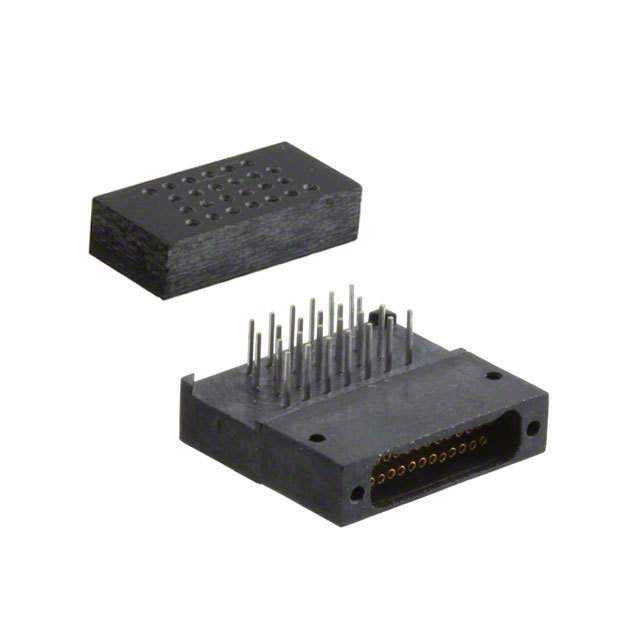

    NANONICS Connectors: DUALOBE Rectangular Connectors

    1. 产品简介


    NANONICS Connectors 是由泰科电子(Tyco Electronics)推出的一系列高可靠性连接器,其中DUALOBE矩形连接器尤为突出。这类连接器凭借其独特的设计和多功能特性,在军事、航空航天以及其他工业领域得到广泛应用。它们具有体积小、重量轻的特点,特别适合那些对尺寸和重量有严格要求的应用场合。此外,DUALOBE矩形连接器还具备广泛的温度适应性,能够在极端环境下保持稳定的工作状态。

    2. 技术参数


    DUALOBE矩形连接器的技术规格如下:
    - 电气特性
    - 接触电阻:0.003 - 0.008 欧姆
    - 最大电流:每接触点1安培
    - 介电耐压:在室温条件下为60 Hz时,500 Vrms;在70,000英尺高空为150 Vrms
    - 绝缘电阻:最小值为5000兆欧(在500 VDC条件下)
    - 磁导率:最大值为2微亨利
    - 机械特性
    - 接合力:最大6.0盎司
    - 分离力:最小0.5盎司
    - 配合力:每接触点10盎司
    - 环境特性
    - 工作温度范围:-200°C至+200°C
    - 冲击测试:符合MIL-STD-1344标准,测试条件E,不超过1微秒
    - 振动测试:符合MIL-STD-1344标准,测试条件IV,不超过1微秒
    - 盐雾测试:按MIL-STD-1344标准,方法1001,条件B,48小时后盐雾测试

    3. 产品特点和优势


    DUALOBE矩形连接器的独特功能和优势包括:
    - 小型化:DUALOBE系列采用DUALOBE极化方案,不增加额外的外壳尺寸,因此是目前市面上最小的连接器之一。
    - 高可靠性:通过严格的测试和认证,确保在各种极端环境下的可靠性能。
    - 广泛适用性:适用于多种不同的终止方式,包括电线、表面贴装、通孔、焊杯、柔性终端等。
    - 高强度材料:采用高品质的铜合金、镀金材料和液晶聚合物绝缘体,确保长久耐用。

    4. 应用案例和使用建议


    应用案例
    - 军用和航天应用:用于导弹防御系统、智能武器、飞行通信系统、无人机等。
    - 石油勘探:在极端温度环境下仍能可靠工作的连接器。
    - 空间应用:例如低温光学设备、卫星、深空探测器、轨道飞行器和火星探测车。
    使用建议
    - 在选择连接器时,应考虑具体的环境条件和使用需求,如高温、低温、湿度等。
    - 确保正确安装,避免过度施力导致损坏。
    - 定期进行维护检查,以保证连接器的长期稳定运行。

    5. 兼容性和支持


    DUALOBE矩形连接器具有良好的兼容性,可以与各种标准电线和其他电气组件配合使用。厂商提供了详细的文档和支持服务,帮助客户解决任何可能出现的问题。

    6. 常见问题与解决方案


    - Q1:如何判断连接器是否已损坏?
    - A1:可以通过测量接触电阻来判断。如果接触电阻超过规定的范围,可能是连接器已经损坏。

    - Q2:连接器在高温环境中出现故障怎么办?
    - A2:确保所选连接器能够承受预期的工作温度。如果连接器不能承受高温,可以更换更高温级别的型号。

    7. 总结和推荐


    综述
    DUALOBE矩形连接器是专为需要高可靠性、低重量和紧凑尺寸的应用而设计的高性能连接器。它们在极端环境下的出色表现,使其成为许多关键领域的首选。
    推荐
    鉴于其卓越的性能和广泛的适用性,强烈推荐在需要高可靠性和极端工作环境的应用中使用DUALOBE矩形连接器。无论是军用装备还是民用项目,这些连接器都能提供可靠的连接解决方案。

1589487-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1589487-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 1589487-9 1589487-9数据手册

1589487-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
