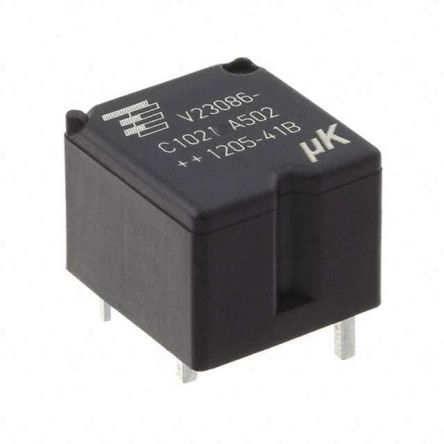

V23086C1021A502-EV-BLBOX

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-V23086C1021A502-EV-BLBOX
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 V23086C1021A502-EV-BLBOX

V23086C1021A502-EV-BLBOX概述

    电子元器件产品技术手册:双微型继电器K

    产品简介


    本文档详细介绍TE Connectivity公司生产的双微型继电器K(型号为V23086)。该继电器是一种小型功率继电器,具备小体积、低噪音操作、快速响应时间等特点,适用于各种汽车电子和工业控制应用。典型应用包括门锁控制、加热前/后挡风玻璃、前后雾灯、内部照明、座椅调节、天窗控制、升降窗和雨刷控制等。

    技术参数


    双微型继电器K的主要技术参数如下:
    - 接触配置:2个常闭触点(2 form C, 2 CO)
    - 额定电压:10/12VDC
    - 额定电流:
    - 常开触点(NO):30A
    - 常闭触点(NC):25A
    - 极限连续电流:
    - 23°C:30/25A
    - 85°C:20/15A
    - 105°C:15/10A
    - 极限分断电流:30A
    - 接触材料:AgSnO2
    - 最小接触负载:1A @ 5VDC
    - 初始电压降:10A时,典型值/最大值为30/300mV
    - 操作/释放时间:典型值为3/1.5ms
    - 电寿命:-40°C、+25°C、+85°C和14VDC条件下,单次循环温度,电机反向阻塞,25A,0.77mH,>1×10^5次操作;刮水器25A分断/5A接通,发电机峰值-20A,L=1.0mH,>1×10^6次操作
    - 机械寿命:>5×10^6次操作
    - 线圈数据:
    - 额定线圈电压:12VDC
    - 操作电压:6.9VDC
    - 释放电压:1.5VDC
    - 线圈电阻:254Ω±10%
    - 功率:567mW

    产品特点和优势


    - 小体积和轻量化:设计紧凑,适合空间受限的应用。
    - 低噪音操作:安静的操作声音,减少干扰。
    - 多版本选择:支持波峰焊(THT)和回流焊(THR/pin-in-paste)焊接,适应不同的安装需求。
    - 高可靠性:通过多种环境测试验证,包括温度循环、湿度循环和振动测试,确保在恶劣环境中稳定工作。

    应用案例和使用建议


    该继电器广泛应用于汽车电子控制系统中,如加热系统、灯光控制、座椅调节等。对于需要在高温环境下工作的应用,建议选择低温环境下也能保持良好性能的产品版本。
    使用建议:
    - 在进行焊接时,确保焊接温度和时间符合标准,以避免对继电器造成损害。
    - 安装时注意确保接触面干净,以提高接触可靠性。

    兼容性和支持


    该继电器支持多种焊接方式,与标准PCB组件兼容。TE Connectivity提供详细的应用笔记和技术支持,用户可以参考相关文档以获取更多信息。

    常见问题与解决方案


    - 问题:继电器操作时间不稳定
    - 解决方案:检查电源电压是否符合要求,确认线圈电阻值正常,避免线圈受到电磁干扰。
    - 问题:接触不良
    - 解决方案:确保接触面清洁,检查接触材料是否有磨损,必要时更换新的继电器。

    总结和推荐


    双微型继电器K凭借其小巧的体积、低噪音、高可靠性和多种焊接选项,在汽车电子和工业控制领域表现出色。该产品经过多项环境测试验证,具有广泛的适用性。对于需要高效、可靠控制的应用场合,推荐使用该款继电器。

V23086C1021A502-EV-BLBOX参数

参数
开关功能 -
继电器类型 -

V23086C1021A502-EV-BLBOX厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23086C1021A502-EV-BLBOX数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23086C1021A502-EV-BLBOX V23086C1021A502-EV-BLBOX数据手册

V23086C1021A502-EV-BLBOX封装设计

查看详情并下载
Symbol
Footprint
3D Model
