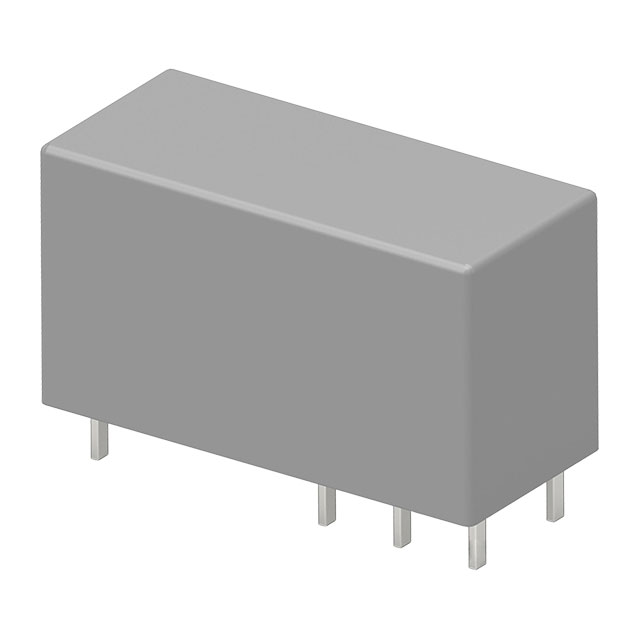

7-1393239-0

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: Power Relay 12VDC 16A SPDT(29mm 12.7mm 15.7mm) THT
供应商型号: N-7-1393239-0
供应商: 云汉优选
标准整包数: 20
TE CONNECTIVITY 其他开关 7-1393239-0

7-1393239-0概述

    SCHRACK General Purpose Relays: RT1 Inrush PCB Relays

    1. 产品简介


    类型与功能
    SCHRACK RT1 Inrush系列是专为印刷电路板(PCB)设计的通用继电器。它们提供了单极单掷(1 Form A, NO)或单极双掷(1 Form C, CO)接触方式,额定电流高达16A。这种继电器特别适用于处理大瞬态电流,如启动时的峰值电流,最高可达80A。此外,该系列还提供单稳态和双稳态线圈选择,使其具有更高的灵活性和可靠性。
    应用领域
    这些继电器广泛应用于家用电器、加热控制和照明控制系统等领域。

    2. 技术参数


    | 参数 | 值 |

    | 接触形式 | 1 Form A (NO) 或 1 Form C (CO) |
    | 额定电压 | 250VAC |
    | 最大切换电压 | 400VAC |
    | 额定电流 | 16A |
    | 限制连续电流 | 16A(标准),20A(K版本)|
    | 最大闭合电流 | 30A (电阻负载) |
    | 切断能力 | 最大4000VA |
    | 接触寿命 | 单稳态>30x10^6次操作 |
    | 线圈供电范围 | 3-110VDC |
    | 操作时间 | 最大9/6ms (DC线圈) |
    | 绝缘强度 | 1000Vrms (接点间) |
    | 介电耐压 | 5000Vrms (接点-线圈间) |

    3. 产品特点和优势


    - 高瞬态电流处理能力:RT1 Inrush系列能承受高达80A的启动瞬态电流,这使得它在需要处理高电流冲击的应用中表现尤为出色。
    - 单稳态和双稳态选择:用户可以根据需求选择单稳态或双稳态线圈,增加系统的稳定性和可靠性。
    - 增强的绝缘性能:RT1 Inrush系列采用强化绝缘设计,达到了5kV的绝缘强度,确保在恶劣环境下的安全运行。

    4. 应用案例和使用建议


    应用场景
    - 家用电器:如洗衣机、空调等设备中的加热和冷却系统。
    - 工业控制系统:用于控制各种设备的电源通断。
    使用建议
    - 在高负载应用中考虑使用双稳态线圈,以提高可靠性。
    - 确保连接线路和接点间的距离符合规定的最小值,以防止短路。

    5. 兼容性和支持


    兼容性
    - RT1 Inrush系列可直接焊接于PCB板上,且提供不同类型的接脚布局。
    - 插座适用于单线圈版本,但需单独订购。
    支持
    - 提供详细的配件列表和技术支持服务,以帮助用户更好地使用和维护产品。

    6. 常见问题与解决方案


    - Q: 如何判断继电器是否正常工作?
    A: 检查其操作时间和释放时间是否在规定的范围内。
    - Q: 如何正确安装继电器?
    A: 确保继电器与PCB板的引脚对齐,并使用适当的焊接温度。

    7. 总结和推荐


    综上所述,SCHRACK RT1 Inrush系列在处理高瞬态电流方面表现出色,具有强大的性能和广泛的适用范围。其独特的设计和稳定的性能使其成为众多应用领域的理想选择。推荐用于需要处理高电流冲击的应用场合,尤其是家用电器和工业控制领域。

7-1393239-0参数

参数
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
电气寿命 -
长*宽*高 29mm(长度)*15.7mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

7-1393239-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-1393239-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 7-1393239-0 7-1393239-0数据手册

7-1393239-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 3.021 ¥ 25.6785
100+ $ 2.884 ¥ 24.514
200+ $ 2.805 ¥ 23.8425
400+ $ 2.7438 ¥ 23.3223
500+ $ 2.6928 ¥ 22.8888
库存: 1220
起订量: 40 增量: 20
