8-1393243-1

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: 400V(AC) DPDT DIP 通孔安装 29mm*12.7mm*15.7mm
供应商型号: N-8-1393243-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他开关 8-1393243-1

8-1393243-1概述

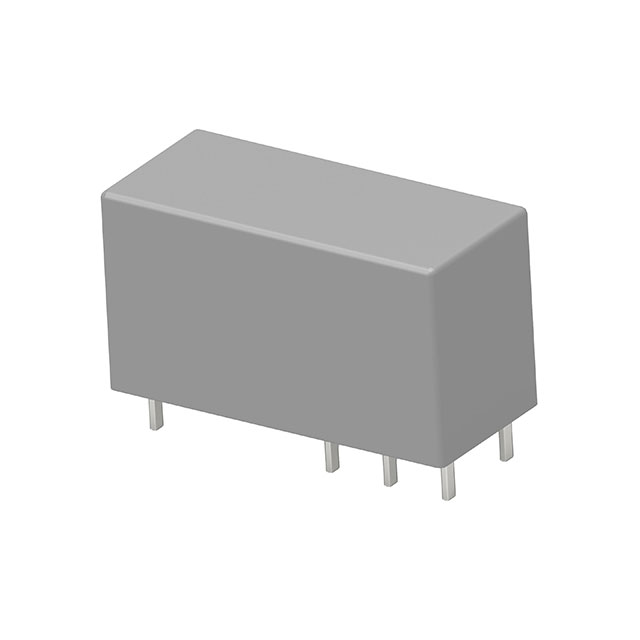

    SCHRACK通用型低功率印刷电路板继电器

    1. 产品简介


    SCHRACK通用型低功率印刷电路板继电器是一款用于各种通用目的的低功率继电器,广泛应用于工业控制、家用电器等领域。该继电器支持直流或交流线圈,并提供多种接点配置(2极,双转换触点或单转换触点)。它具有良好的绝缘能力和高耐压等级,能够在宽泛的环境温度下正常工作。此外,该产品符合多项国际标准,如IEC 60335-1,VDE认证等。

    2. 技术参数


    | 参数项 | 值 |

    | 额定电压 | 250VAC |
    | 最大切换电压 | 400VAC |
    | 额定电流 | 8A |
    | 极限连续电流 | 8A |
    | 极限闭合电流(最大4秒) | 15A |
    | 切断能力 | 最大2000VA |
    | 接触材料 | AgNi 90/10, AgNi 90/10镀金, AgSnO2 |
    | 操作频率(负载/无负载) | 直流线圈:360/72000h-1 ;交流线圈:360/36000h-1 |
    | 动作时间(最大) | 直流线圈:8/6ms |
    | 反跳时间(最大) | 直流线圈:形式A/形式B 4/10ms |

    3. 产品特点和优势


    SCHRACK继电器具备以下特点和优势:
    - 可靠性高:经过多次操作测试,机械耐久性优异。
    - 适用范围广:适用于广泛的环境条件,包括高温、振动等。
    - 高性能触点:采用高性能接触材料,保证长期稳定的电气连接。
    - 多种版本可选:提供不同线圈电压版本,满足不同需求。

    4. 应用案例和使用建议


    典型应用:该继电器被广泛应用于锅炉控制、定时器、车库门控制、POS自动化系统及接口模块等场景。对于工业控制系统中频繁开关的应用场合尤为适合。
    使用建议:
    - 在实际使用过程中,注意继电器的工作环境温度,确保其在额定范围内运行。
    - 对于需要长时间通电的场合,建议根据具体工况进行负载条件下的实际测试,以确保长期稳定运行。

    5. 兼容性和支持


    兼容性:该继电器能够与大多数通用电气设备兼容,特别是在符合IEC 61810-1标准的产品上表现良好。制造商提供相应的技术支持服务,包括安装指南和故障排除指南等。

    6. 常见问题与解决方案


    - 问题1:继电器在启动时出现异常动作。
    - 解决方案:检查电源电压是否稳定,确保供电电压在允许范围内。
    - 问题2:继电器触点磨损较快。
    - 解决方案:定期更换触点材料,选择更适合特定应用场景的材料。

    7. 总结和推荐


    综上所述,SCHRACK继电器凭借其卓越的性能、广泛的适用性和可靠的支持,在市场上具有很强的竞争力。无论是工业控制还是家庭自动化领域,都是一个值得信赖的选择。强烈推荐在需要高可靠性的电气应用中选用此款继电器。

8-1393243-1参数

参数
电压额定值 400V(AC)
电气寿命 -
开关功能 -
开关配置 DPDT
电流额定值 -
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

8-1393243-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-1393243-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 8-1393243-1 8-1393243-1数据手册

8-1393243-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 5.5332 ¥ 47.0322
50+ $ 5.2839 ¥ 44.9132
100+ $ 5.1408 ¥ 43.6968
200+ $ 5.049 ¥ 42.9165
库存: 286
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 940.64
