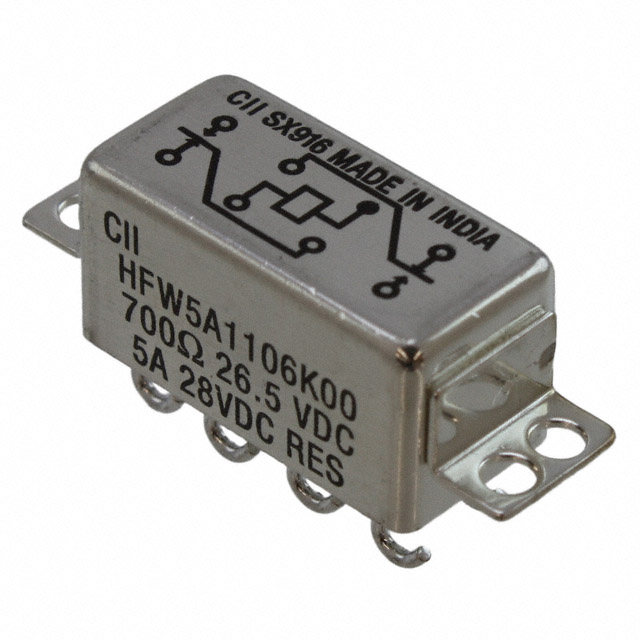

HFW5A1106K00

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 底座安装,焊接安装 10.41mm(宽度)*10.41mm(高度)
供应商型号: A107296-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 其他继电器 HFW5A1106K00

HFW5A1106K00概述


    产品简介


    HFW5A1106K00是一款适用于半尺寸继电器的2形式C双掷常闭(DPDT-CO)继电器。该继电器主要用于航空电子设备,具有广泛的应用范围,包括航空航天、工业自动化和通信系统等领域。它采用半尺寸设计,具备紧凑和高效的特点。

    技术参数


    | 参数 | 规格 |

    | 输入电压 | 26.5VDC |
    | 接触电流额定值 | 5A |
    | 线圈电压额定值 | 26.5VDC |
    | 线圈电阻 | 700Ω |
    | 线圈功率额定值 | DC 1W |
    | 接触方式 | 2 Form C DPDT-CO |
    | 密封方式 | 全封闭 |
    | 操作温度范围 | -65°C到125°C |
    | 振动抵抗力 | 20G,10到2000Hz |
    | 冲击抵抗力 | 100G,6ms |
    | 电流类型 | 直流 |
    | 电气系统 | 非极化,单稳态 |

    产品特点和优势


    HFW5A1106K00继电器具有多种显著优势,使其在市场上脱颖而出。首先,其2形式C双掷常闭的设计确保了高可靠性和稳定性。其次,紧凑的半尺寸设计使其易于安装在各种有限空间内。此外,全封闭的外壳提供了良好的防护性能,使其能在极端环境下正常运行。最后,宽广的操作温度范围(-65°C到125°C)使得该继电器适用于严苛的工作环境。

    应用案例和使用建议


    应用案例
    - 航空航天领域:在航空电子设备中,HFW5A1106K00继电器用于控制和保护关键系统,如飞行控制系统。
    - 工业自动化:在自动化生产线中,该继电器可用于控制电动机和其他动力设备,确保安全可靠的运行。
    - 通信系统:在通信设备中,该继电器可用于切换不同的信号路径,确保信号传输的稳定性和可靠性。
    使用建议
    1. 安装环境:考虑到其宽广的操作温度范围,确保继电器在安装时不受极端温湿度的影响。
    2. 振动防护:在振动频繁的环境中使用时,需要额外的固定措施以防止松动。
    3. 电源管理:正确匹配输入电压,确保继电器在设计范围内工作。

    兼容性和支持


    HFW5A1106K00继电器可以与多种TE Connectivity的产品兼容,包括其他型号的继电器、连接器和其他相关部件。如果需要技术支持或帮助,可以拨打免费电话+1 800 522 6752联系制造商的技术支持团队。

    常见问题与解决方案


    1. 问题:继电器无法正常吸合。
    - 解决方案:检查输入电压是否符合要求,确认线圈电阻是否正常。
    2. 问题:继电器接触不良。
    - 解决方案:清洁接触点,确保无尘、无腐蚀。
    3. 问题:继电器在高温环境下工作不稳定。
    - 解决方案:更换为符合高温工作要求的型号,或采取散热措施。

    总结和推荐


    HFW5A1106K00继电器以其卓越的性能和广泛的应用范围,成为众多工业和高科技领域的理想选择。其独特的设计和可靠的质量使其在市场上具备较强的竞争力。我们强烈推荐这款继电器给需要高性能、高可靠性的应用场合。
    如果您有任何疑问或需要进一步的支持,请随时联系我们的技术支持团队。

HFW5A1106K00参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 10.41mm(宽度)*10.41mm(高度)
安装方式 底座安装,焊接安装
应用等级 工业级
零件状态 在售
包装方式 散装

HFW5A1106K00厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HFW5A1106K00数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY HFW5A1106K00 HFW5A1106K00数据手册

HFW5A1106K00封装设计

查看详情并下载
Symbol
Footprint
3D Model
