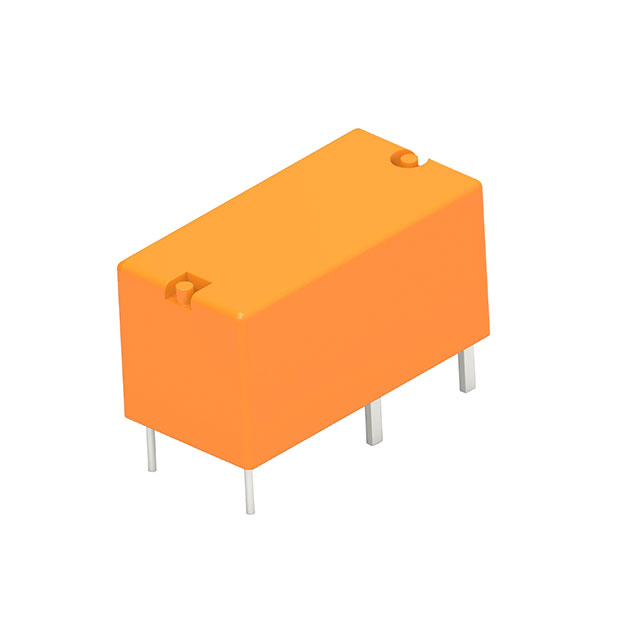

7-1415539-4

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: Power Relay 12VDC 5A SPDT(20x10x10)mm THT
供应商型号: UA-7-1415539-4
供应商: 海外现货
标准整包数: 25
TE CONNECTIVITY 其他开关 7-1415539-4

7-1415539-4概述

    # SCHRACK MINIATURE PCB RELAY PE:高效可靠的电源继电器

    产品简介


    SCHRACK Miniature PCB Relay PE是通用型功率印刷电路板继电器,专为各种类型的负载(如电阻性负载和感性负载)设计,且具备较低的高度。此继电器有两种接触配置:1极5A,1形式C(常闭,CO),以及1极6A,1形式A(常开,NO)。此外,该产品还具有高初始耐压强度、高温耐受性和敏感线圈等优点,使其在工业电子产品、白色家电、测量和控制等领域得到广泛应用。

    技术参数


    - 额定电压: 250VAC
    - 最大切换电压: 400VAC
    - 额定电流: 5A(CO类型), 6A(NO类型)
    - 切断能力: 最大1250VA(CO类型),1500VA(NO类型)
    - 接触材料: AgNi 90/10, AgSnO2
    - 操作频率: 带/不带负载分别为360/72000次/小时
    - 操作/释放时间: 8/8毫秒
    - 弹跳时间: 4/6毫秒(形式A/形式B)
    - 操作线圈电压范围: 5到48VDC
    - 绝缘强度: 开关间1000Vrms,接触与线圈间4000Vrms
    - 环境温度: -40°C至+85°C
    - 振动和冲击耐受: 功能振动>15/5g,破坏性冲击>100g
    - 终端类型: PCB-THT
    - 重量: 5克

    产品特点和优势


    - 高度灵活性: 支持多种负载类型,适用于不同需求的应用场合。
    - 高可靠性: 高初始耐压强度、高温耐受性和敏感线圈确保了产品在恶劣条件下的稳定运行。
    - 广泛认证: 获得VDE和UL认证,确保产品质量符合国际标准。
    - 低组件高度: 仅为10.0毫米,适合紧凑空间的设计需求。

    应用案例和使用建议


    应用案例
    - 工业电子产品: 用于工厂自动化系统中的开关控制。
    - 白色家电: 作为冰箱、洗衣机等家用电器的控制部件。
    - 测量与控制: 用于实验室仪器和其他需要精确控制的电子设备。
    使用建议
    - 确保继电器的操作线圈电压在5到48VDC范围内。
    - 在安装过程中注意散热问题,尤其是在高温环境下使用时。
    - 定期检查继电器的工作状态,特别是连接部位是否松动。

    兼容性和支持


    - 该继电器与其他电子元器件和设备具有良好的兼容性,可以轻松集成到现有系统中。
    - 厂商提供详尽的技术支持和售后服务,包括产品认证、安装指导和故障排除服务。

    常见问题与解决方案


    - 问题1: 继电器操作不稳定
    - 解决方案: 检查操作线圈电压是否在规定的范围内,同时确认线圈和触点之间的连接是否可靠。

    - 问题2: 切断能力不足
    - 解决方案: 核实应用环境的负载类型和容量,必要时更换更高额定电流的型号。

    总结和推荐


    SCHRACK Miniature PCB Relay PE凭借其出色的性能、广泛的应用范围和可靠的品质,在众多通用型继电器中脱颖而出。它不仅适用于工业和家电领域的控制装置,还特别适合需要精密测量和严格控制的场合。我们强烈推荐这款产品给所有寻求高质量继电器解决方案的用户。

7-1415539-4参数

参数
开关配置 -
电流额定值 -
电压额定值 -
电气寿命 -
开关功能 -
长*宽*高 20mm(长度)*10mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

7-1415539-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-1415539-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 7-1415539-4 7-1415539-4数据手册

7-1415539-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
525+ $ 2.6625 ¥ 22.3118
2500+ $ 2.05 ¥ 17.179
10000+ $ 1.7375 ¥ 14.5603
25000+ $ 1.575 ¥ 13.1985
库存: 1000
起订量: 525 增量: 25
交货地:
最小起订量为:525
合计: ¥ 11713.69
