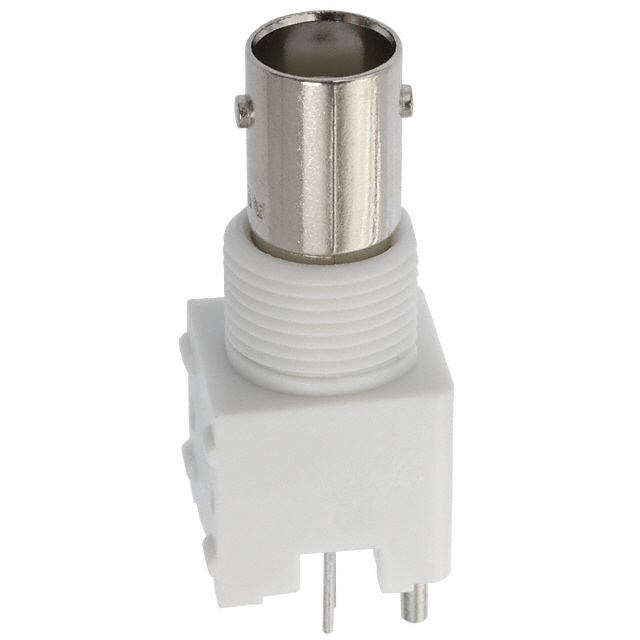

5227222-1

产品分类: 同轴连接器(RF)
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity BNC连接器母头 同轴连接器, 印刷电路板安装, 50Ω阻抗, 通孔端接
供应商型号: 1831713
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 同轴连接器(RF) 5227222-1

5227222-1概述


    产品简介


    本篇技术手册介绍了BNC RF接口的垂直插孔(Jack)电子元器件。该产品适用于射频连接器,提供50欧姆的阻抗和4GHz的操作频率。它的主要特点是采用卡口式耦合机制,能够轻松安装和拆卸。BNC插孔常用于各种射频信号传输的应用领域,如通信系统、雷达设备、测试仪器和实验室设备等。

    技术参数


    | 参数 | 规格 |

    | 阻抗 | 50欧姆(Ω) |
    | 射频接口 | BNC |
    | 耦合机制 | 卡口式 |
    | 插座外径(近似值) | 14.53毫米(mm) |
    | 传输频率范围 | 4GHz |
    | 工作温度范围 | -55°C 至 85°C |
    | 安装方式 | 板载式 / 面板安装 |
    | 接触材料 | 磷青铜 |
    | 端子材料 | 镍镀层 |
    | 引脚长度 | 5.33毫米(mm) |
    | 终端方法 | 通孔焊接 |
    | 安装导向 | 垂直安装 |
    | 零件数量 | 1个 |
    | 电气特性 | 符合商业标准 |
    | 隔热选项 | 不绝缘 |
    | 材料 | 聚酯、聚对苯二甲酸丁二醇酯(PBT) |
    | 材料处理 | 钝化处理 |

    产品特点和优势


    BNC RF接口垂直插孔(Jack)的主要特点是其紧凑的设计、快速连接和优异的机械强度。由于采用了卡口式耦合机制,使得插拔操作更加便捷,同时也提高了连接器的可靠性。在-55°C至85°C的宽广工作温度范围内,该产品表现出卓越的稳定性,使其适用于各种苛刻的环境条件。此外,50欧姆的阻抗和4GHz的工作频率确保了信号传输的质量和稳定性。

    应用案例和使用建议


    该产品广泛应用于通信系统、雷达设备、测试仪器和实验室设备等领域。例如,在通信系统中,它可以作为连接射频信号的重要部件。在雷达设备中,该产品可以确保信号的稳定传输。使用时应注意确保连接器安装牢固,防止松动,以确保信号传输的稳定性和可靠性。在高温环境下使用时,应特别注意接头的稳定性和防护措施。

    兼容性和支持


    该产品与多种电子元器件兼容,具体包括同系列的其他BNC插头和插座。厂商提供了完善的售后服务和技术支持,客户可通过技术支持电话+1 800 522 6752获取帮助。此外,厂商还提供详尽的产品文档和设计资料,以便客户进行深入的技术研究和应用开发。

    常见问题与解决方案


    - 问题:如何正确安装BNC插孔?
    - 解决方案: 在安装前请确保所有组件干净无尘,按照制造商提供的说明正确固定连接器。使用适当的工具将插孔牢固安装在印刷电路板上。

    - 问题:如何判断连接器是否已经损坏?
    - 解决方案: 可以通过检查连接器外观是否有明显损伤或连接信号是否正常来判断。如有异常,建议联系技术支持以获得进一步的帮助。

    - 问题:在高温环境中使用时需要注意什么?
    - 解决方案: 在高温环境下使用时,需确保连接器安装稳固,避免接触热源造成热应力影响。另外,可选择使用耐高温材料或增加散热措施。

    总结和推荐


    综上所述,BNC RF接口垂直插孔(Jack)是一种高度可靠且性能优越的射频连接器。它具有高阻抗、宽工作温度范围及快速简便的安装等特点。该产品适合用于各类通信、雷达及实验室设备等射频信号传输应用。因此,我强烈推荐该产品给需要高性能射频连接解决方案的专业用户和工程师们。

5227222-1参数

参数
阻抗 50Ω
外壳颜色 自然色,银色
最大频率 4GHz
紧固类型 插销锁
端口数 1
触头端接 焊接
类型 Bayonet Lock,Female Socket,Jack
长*宽*高 14.76mm(长度)*15.88mm(高度)
安装方式 焊接安装,通孔安装,隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

5227222-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5227222-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 同轴连接器(RF) TE CONNECTIVITY 5227222-1 5227222-1数据手册

5227222-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
