OJE-SH-105DM,000

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 通孔安装
供应商型号: JY-OJE-SH-105DM,000
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 OJE-SH-105DM,000

OJE-SH-105DM,000概述


    产品简介

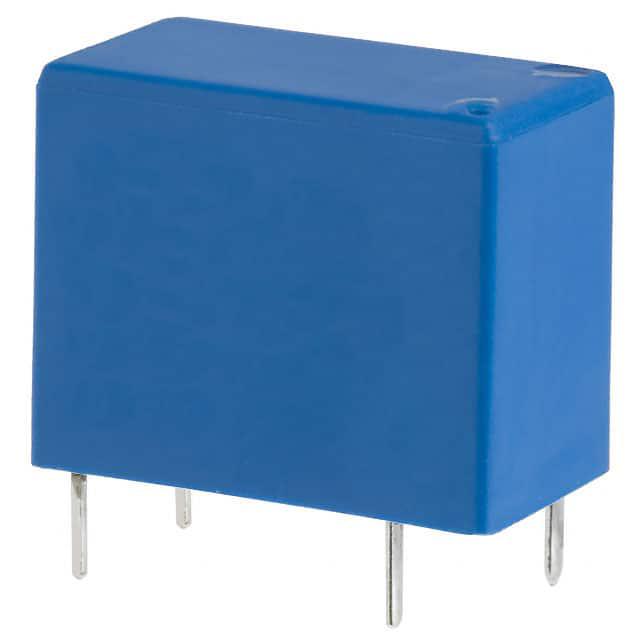

    这款MINIATURE PCB RELAY OJ/OJE(以下简称“继电器”)是一款专门用于家用电器、小型家电、暖通空调及工业控制领域的电子元器件。它采用了单极、单刀开(常开)触点设计,具有高可靠性、紧凑结构和广泛的工作电压范围等特点。适用于需要高精度控制的小型电路板。

    技术参数


    - 触点配置:单极单刀开(常开)触点
    - 额定电流:3到10安培
    - 额定电压:直流30V,交流250V
    - 最大切换电压:直流30V,交流277V
    - 接触材料:银镍、银锡氧化物、银镉氧化物
    - 初始接触电阻:100毫欧姆@1A,6VDC
    - 操作时间:
    - OJ/OJE-L:最大15ms
    - OJ/OJE-D/H:最大10ms
    - 释放时间:最大4ms
    - 绝缘强度:
    - 电位隔离:4000Vrms(OJ类型),3000Vrms(OJE类型)
    - 漏电距离:OJ类型>7.7mm/9.4mm;OJE类型>3.2mm/3.6mm
    - 机械寿命:10×10^6次
    - 电气寿命:
    - OJ/OJE-LM:3A 250VAC,通用用途,10万次
    - OJ/OJE-HM:10A 250VAC,通用用途,3万次
    - 线圈电压范围:3到48VDC
    - 绝缘系统:符合UL Class F标准
    - 温度范围:
    - LM类型:-40°C至+105°C
    - DM类型:-40°C至+85°C
    - 体积尺寸:18.2L10.2W14.7H毫米
    - 重量:6克

    产品特点和优势


    继电器的主要优势在于其紧凑的设计和高可靠性,使其适用于各类家庭电器和工业控制设备。它具备抗振动和冲击能力,能够承受多次热冲击。特别是对于敏感电路的应用,这款继电器提供了一种可靠的切换方式,同时保持较低的操作功耗。

    应用案例和使用建议


    典型应用场景
    - 家庭电器:空调、洗衣机、冰箱等
    - 小型家电:空气净化器、微波炉等
    - 暖通空调:中央空调控制系统
    - 工业控制:机器自动化控制系统
    使用建议
    1. 安装方向:请根据电路板的安装要求选择正确的方向,确保继电器正常工作。
    2. 冷却:尽管继电器具有较好的散热性能,但在高温环境中使用时,建议采取适当的散热措施以延长使用寿命。
    3. 电磁干扰:在强电磁干扰环境下,建议使用屏蔽外壳以减少干扰。

    兼容性和支持


    该继电器与市面上常见的电气控制系统兼容。厂商提供标准型号和定制型号两种选择,用户可以根据具体需求选择合适的型号。厂商还提供了详细的技术文档和支持服务,确保客户能够顺利进行安装和调试。

    常见问题与解决方案


    常见问题
    1. 继电器不工作
    - 解决方案:检查电源电压是否正确,确认线圈是否连接正确,以及触点是否有损坏。
    2. 接触不良
    - 解决方案:清洁触点,确保没有灰尘和污垢,必要时更换触点。
    3. 操作频率过低
    - 解决方案:检查负载是否符合规格,确认使用频率是否超出限制。

    总结和推荐


    总的来说,这款MINIATURE PCB RELAY OJ/OJE是一个可靠的选择,尤其适用于家庭电器、小型家电和工业控制应用。它的主要优点包括紧凑的设计、高电气寿命和广泛的工作电压范围。强烈推荐此款继电器用于需要精确控制的小型电路板应用。

OJE-SH-105DM,000参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 通孔安装
零件状态 在售
包装方式 散装

OJE-SH-105DM,000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OJE-SH-105DM,000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OJE-SH-105DM,000 OJE-SH-105DM,000数据手册
