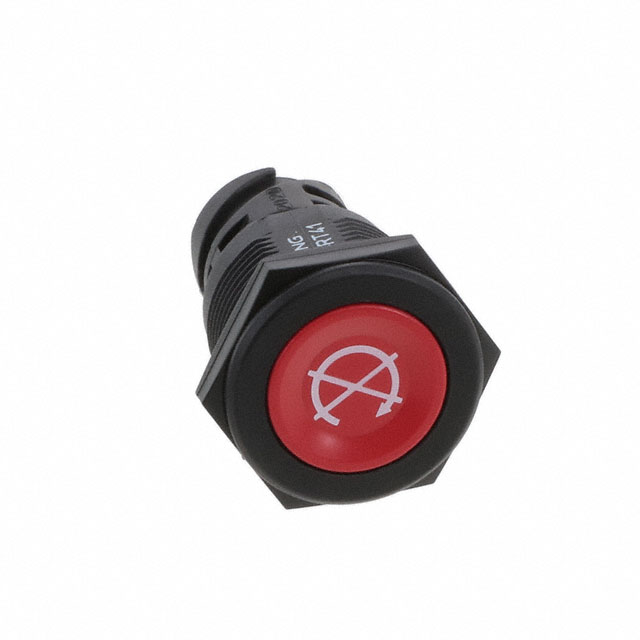

TS-221-RT41

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: On-Mom 3PDT 圆形-30.50(Dia) 32V 面板安装
供应商型号: 1734-TS-221-RT41-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 按钮开关 TS-221-RT41

TS-221-RT41概述

    TS-221-RT41 双极双掷通用按钮开关技术手册

    1. 产品简介


    TS-221-RT41 是一款来自 KISSLING 系列的双极双掷(DPDT)通用按钮开关。该产品采用中心螺纹设计,单个操作器,平头轮廓。此开关主要用于一般用途,能够广泛应用于工业自动化、机械设备控制等领域。

    2. 技术参数


    - 连接类型:DIN 连接
    - 电气特性:
    - 接触电流:5A
    - 操作电压范围:9-32V DC
    - 机械特性:
    - 操作力:3060-4589克(108-162.8盎司)
    - 操作总行程:2.5毫米(0.098英寸)
    - 开关反馈类型:非触觉型
    - 材料与认证:
    - 开关接触镀层材料:银合金
    - 符合 RoHS、ELV 和 REACH 相关指令,详见合规文档
    - 安装方式:面板安装

    3. 产品特点和优势


    TS-221-RT41 的独特功能和优势包括:
    - 双极双掷配置:允许开关两个独立电路的接通与断开,提高控制灵活性。
    - 高接触电流:5A 的高接触电流,适用于多种高功率应用场合。
    - 广泛的电压适应性:9-32V DC 的操作电压范围,适合各种电压条件。
    - 非触觉反馈:提供平滑的操作体验,避免误操作。
    - 符合多项环保标准:通过 RoHS、ELV 和 REACH 认证,确保无害化使用和处理。

    4. 应用案例和使用建议


    - 工业自动化:适用于机器人控制系统、生产线设备的紧急停止按钮等。
    - 机械设备控制:例如 CNC 机床、工业机械的操作控制按钮。

    使用建议:
    - 在高压环境下使用时,请确保正确接地,以避免潜在的安全隐患。
    - 定期检查按钮的操作力度,确保其符合操作要求。
    - 避免在恶劣环境中长时间暴露,防止影响使用寿命。

    5. 兼容性和支持


    - 兼容性:可与同一系列的其他部件无缝配合使用。
    - 技术支持:如需帮助,可拨打支持电话 +1 800 522 6752,或访问 TE.com 获取更多支持信息。

    6. 常见问题与解决方案


    - 问题1:按钮无法正常弹起
    - 解决办法:检查按钮是否被卡住,或者需要更换弹簧组件。
    - 问题2:接触不良
    - 解决办法:清洁接触面,确保没有异物阻碍接触。
    - 问题3:按钮开关损坏
    - 解决办法:更换新的按钮开关,注意按照原有型号选择合适的产品。

    7. 总结和推荐


    TS-221-RT41 是一款可靠的通用按钮开关,具备双极双掷配置、高接触电流和广泛的电压适应性。其非触觉反馈、紧凑的设计使其非常适合工业自动化和机械设备控制的应用。尽管价格可能稍高于同类产品,但其卓越的性能和长期稳定性使其成为最佳选择之一。强烈推荐在高可靠性需求的场合下使用。

TS-221-RT41参数

参数
机械寿命 -
最大直流触点电压 32V
面板开孔尺寸 圆形-30.50(Dia)
执行器类型 -
指示颜色 -
电气寿命 -
开关功能 On-Mom
最大交流触点电压 -
开关配置 3PDT
电流额定值 -
安装方式 面板安装
零件状态 在售
包装方式 盒装

TS-221-RT41厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TS-221-RT41数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY TS-221-RT41 TS-221-RT41数据手册

TS-221-RT41封装设计

查看详情并下载
Symbol
Footprint
3D Model
