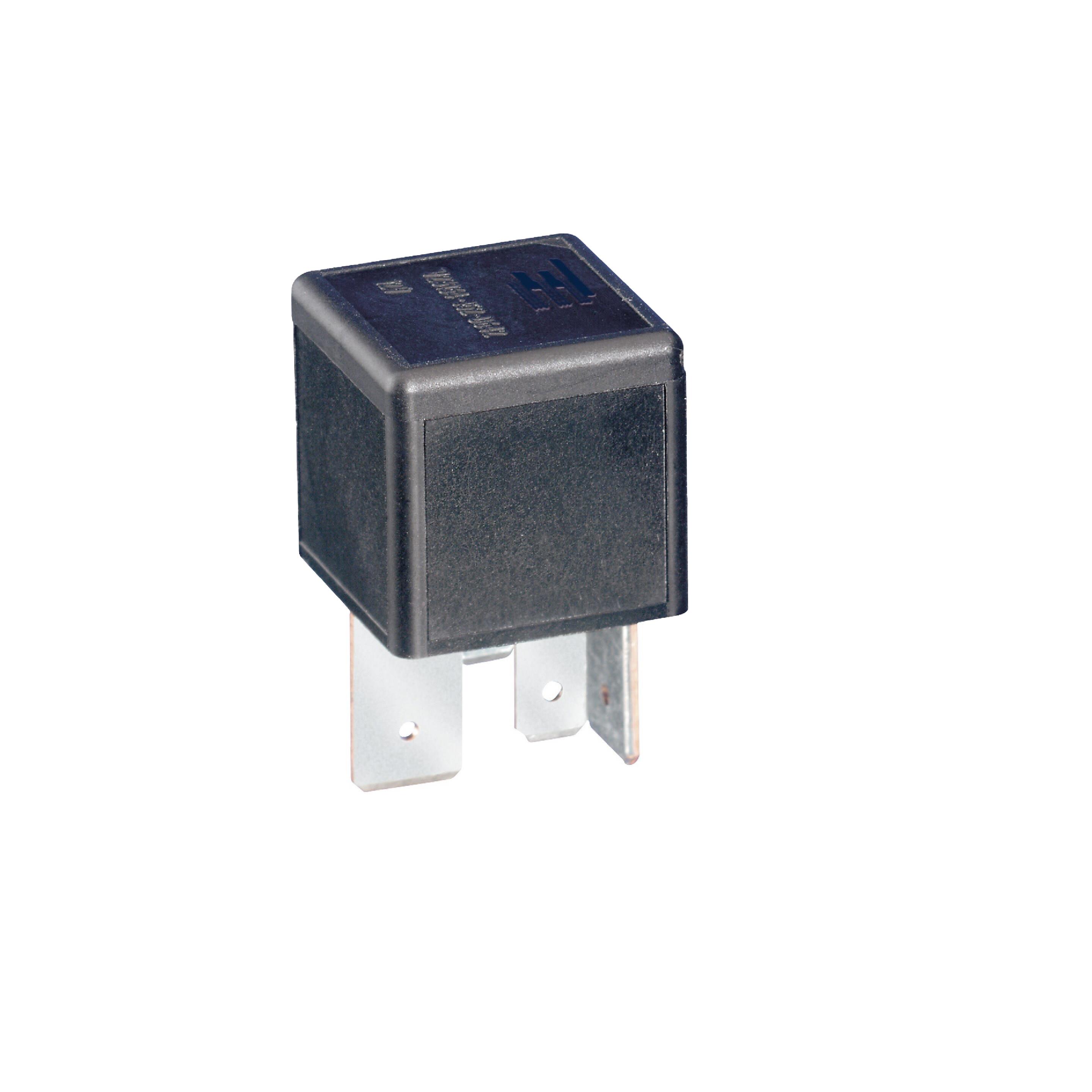

3-1904117-4

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: Automotive Relays
供应商型号: U-3-1904117-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他开关 3-1904117-4

3-1904117-4概述

    # Power Relay F7 技术手册

    产品简介


    Power Relay F7 是一款专为汽车应用设计的高性能插拔式 Maxi ISO 继电器,符合 ISO 7588 第一部分规定的针脚分配标准。此继电器可提供插拔或 PCB(印刷电路板)端子选项,以适应不同的安装需求。此外,TE Connectivity 提供定制化服务,如集成组件(例如电阻、二极管)、定制标记颜色及特殊盖板设计(例如缺口、释放特征、支架等)。对于需要双稳态功能的应用,可以参考 Power Relay F7 A Latching;而对屏蔽或防尘防水性能有要求的应用,则可选择 Shrouded Power Relay F7 A。
    主要功能
    - 高电流承载能力:适用于高达 70A 的持续电流负载。
    - 多电压支持:支持 12V 和 24V 直流电压系统。
    - 多功能兼容性:广泛应用于各种车辆控制系统中,如 ABS 控制、冷却风扇、能源管理、发动机控制、加热前挡风玻璃、点火系统及各类照明装置(如前大灯、尾灯、雾灯、主开关/电源继电器)。
    应用领域
    典型应用场景包括但不限于跨车系设计的负载控制,尤其是额定电流不超过 70A 的场合。

    技术参数


    以下是 Power Relay F7 的关键性能指标和技术规格:
    | 参数 | 描述 |

    | 接触配置 | 1 形式 A(NO),1 常开触点 |
    | 额定电压 | 12VDC 或 24VDC |
    | 最大切换电压 | 16VDC 或 32VDC |
    | 持续电流极限 | 在不同温度下保持稳定运行:23°C 下 70A,85°C 下 50A,125°C 下 30A |
    | 短时过载电流限制 | 1.35 倍额定电流,持续 900 秒;2 倍额定电流,持续 60 秒;3.5 倍额定电流,持续 7 秒;6 倍额定电流,持续 1 秒 |
    | 接触材料 | 银合金 |
    | 最小接触负载 | 1A @ 5VDC |
    | 初始电压降 | 常开触点,在 10A 下初始电压降典型值为 15mV,最大值为 200mV |
    | 操作时间 | 典型值 7ms |
    | 释放时间 | 典型值 2ms |
    | 机械寿命 | 超过 10^6 次操作 |
    | 额定绝缘强度 | 触点间:500VACrms;触点与线圈之间:500VACrms |

    产品特点和优势


    特殊功能与亮点
    1. 插拔式 ISO 标准接口:符合 ISO 7588 标准,确保与其他车辆电子系统的无缝对接。
    2. 高可靠性:在极端环境下表现出色,支持宽范围工作温度(12V 系统:-40°C 至 +125°C;24V 系统:-40°C 至 +105°C)。
    3. 定制化服务:可根据客户需求调整接触设计、电气保护机制及外观特性,提升整体性能匹配度。
    4. 强大的耐久性:卓越的机械寿命及高抗振动/冲击性能,特别适合复杂工况下的长期运行。
    市场竞争力
    Power Relay F7 在性能、可靠性和成本效益之间取得了良好平衡,使其成为众多汽车制造商的首选产品。无论是传统的燃油车还是新能源电动车,该继电器都能有效满足严苛的工作条件需求。
    应用案例与使用建议
    典型应用案例
    1. ABS 控制单元:用于控制制动压力传感器信号通断。
    2. 冷却风扇驱动:管理散热系统启动与关闭逻辑。
    3. 点火系统供电:实现点火模块主回路控制。
    使用建议
    - 在选择 Power Relay F7 时,需根据实际电流需求及环境温度合理选配型号。
    - 若需连接感性负载,请避免使用并联二极管或 PN 结结构来抑制浪涌,这会显著降低电气寿命。
    - 建议结合快速接线终端或 PCB 焊接方案安装,提高组装效率并增强稳定性。

    兼容性和支持


    兼容性
    Power Relay F7 的尺寸与针脚布局完全兼容主流汽车电子平台的标准设计规范,确保与现有车辆架构的高度适配性。
    厂商支持
    TE Connectivity 提供全面的技术文档(如数据手册、定义章节、应用指南等),并且定期更新以适应最新的行业标准和客户需求。客户可通过官方网站获取详细信息和支持资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关响应速度慢 | 检查供电电压是否正常,调整驱动电路设计。 |
    | 接触阻抗过大 | 清洁触点表面,必要时更换继电器单元。 |
    | 发热现象明显 | 确保通风良好,避免长时间超负荷运行。 |

    总结和推荐


    Power Relay F7 是一款集高性能、高可靠性于一体的汽车继电器产品,适用于多种复杂的车载应用场景。凭借其灵活的定制选项、广泛的环境适应能力和出色的性价比,它无疑是汽车电子领域的理想选择。对于需要高功率控制的汽车设计师来说,这款继电器值得优先考虑。
    推荐指数:★★★★★

3-1904117-4参数

参数
电气寿命 -
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

3-1904117-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1904117-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 3-1904117-4 3-1904117-4数据手册

3-1904117-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.996 ¥ 65.4126
45+ $ 5.9328 ¥ 55.4717
85+ $ 5.5896 ¥ 52.2628
200+ $ 5.3346 ¥ 49.8785
250+ $ 5.0898 ¥ 47.5896
5000+ $ 3.3966 ¥ 31.7582
10000+ $ 2.346 ¥ 21.9351
库存: 1785
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1308.25
