2267440-5

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 1mm 2 10pin 1A 760nm 金 贴片安装
供应商型号: 3801404
供应商: element14
标准整包数: 1

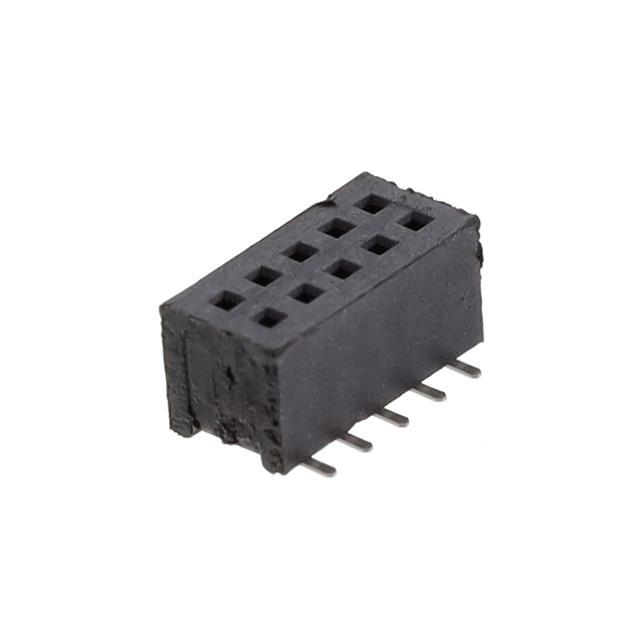

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 2267440-5

2267440-5概述

    电子元器件产品技术手册解析

    产品简介


    本手册描述的是TE Connectivity公司的1MM-R-D系列双排插座组件(Receptacle Assembly)。这些组件专为表面贴装技术(SMT)设计,具有1mm的引脚间距。它们广泛应用于各种电子设备中,如计算机主板、服务器、通讯设备和其他需要高密度连接的应用场合。

    技术参数


    - 引脚间距:1mm
    - 镀层:接触部分镀金(0.76μm)和锡(3.81μm)
    - 材料:外壳为阻燃等级UL94 V-0的热塑性材料,颜色为黑色;接触部分为铜合金;帽盖为不锈钢
    - 包装方法:管式包装(Tube)和带式包装(Tape and Reel),提供不同的包装规格
    - 电气特性:接触点耐电压可达300V
    - 工作环境:工作温度范围为-40°C至+85°C
    - 尺寸:不同型号的尺寸和位置数量有所不同,具体见附表

    产品特点和优势


    - 双重锁定机制:确保连接稳定可靠
    - 耐高温和抗腐蚀性:适合严苛环境下的长期使用
    - 高可靠性:符合TE Connectivity严格的质量标准
    - 易于集成:提供多种包装方式,便于自动化生产和组装

    应用案例和使用建议


    - 计算机主板:常用于高性能计算设备中,确保数据传输的稳定性和高效性
    - 服务器系统:适用于数据中心的大规模服务器系统,满足高密度布线需求
    - 通信设备:支持高速数据传输,适用于5G通讯基础设施建设
    使用建议:
    - 确保正确安装和焊接,避免引脚损坏
    - 选用适当的焊接温度和时间,防止过热对产品造成损害
    - 在特定应用环境中,可考虑添加额外的固定装置以增强稳定性

    兼容性和支持


    - 兼容性:适用于各种SMT生产线,与TE Connectivity的其他连接器具有良好的兼容性
    - 支持:TE Connectivity提供全面的技术支持和售后服务,包括产品文档、安装指南和故障排除帮助

    常见问题与解决方案


    1. 连接不稳定:检查是否有正确的锁紧机制,确保安装到位。
    2. 焊接不良:检查焊接温度和时间是否符合规范,避免过热。
    3. 外观损伤:轻拿轻放,避免物理碰撞导致的损伤。

    总结和推荐


    这款TE Connectivity的1MM-R-D系列双排插座组件凭借其稳定的性能和卓越的设计,在多个应用领域内表现出色。适用于高密度连接和高可靠性要求的场景。我们强烈推荐在电子设备的设计和制造中选用此款产品,以提升系统的整体质量和可靠性。

2267440-5参数

参数
额定电流 1A
颜色 -
防护等级 -
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
间距-配接 1mm
排数 2
针脚数 10pin
安装方式 贴片安装
零件状态 在售
包装方式 管装

2267440-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2267440-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 2267440-5 2267440-5数据手册

2267440-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.309 ¥ 19.3261
10+ $ 2.2372 ¥ 18.7252
100+ $ 2.1077 ¥ 17.6414
250+ $ 1.9346 ¥ 16.1927
500+ $ 1.8103 ¥ 15.1518
1000+ $ 1.6577 ¥ 13.8749
库存: 104
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.32
直接购买
加入购物车
