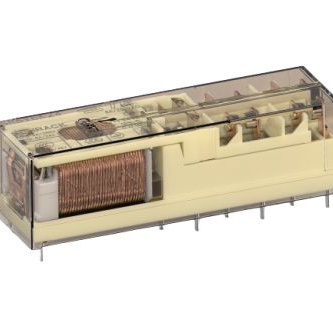

5-1415539-2

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 强制导向继电器, 24V 直流线圈电压, 4 常开/2 常闭
供应商型号: N-5-1415539-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他开关 5-1415539-2

5-1415539-2概述

    Force Guided Relay SR6 A/B/C/V 技术手册解析

    产品简介


    Force Guided Relay SR6 A/B/C/V 是一款通用型继电器,具有强制导向触点(Force Guided Contacts, FGC),按照EN 50205标准设计。这款继电器适用于多种应用场景,包括紧急关断、压力控制、机械设备控制、电梯和自动扶梯控制及安全继电器等。

    技术参数


    接触数据
    - 触点配置:3个常开(NO)+ 3个常闭(NC)、4个NO + 2个NC、5个NO + 1个NC。
    - 额定电压:250VAC。
    - 最大切换电压:400VAC。
    - 额定电流:8A。
    - 触点材料:AgSnO2、AgSnO2 + 0.2μm Au。
    - 最小推荐负载:5V, 10mA。
    - 初始接触电阻:≤100mΩ(1A,24VDC)、≤20Ω(10mA,5VDC)。
    - 操作频率:带载/不带载时分别为6/150min-1。
    - 机械耐久性:10x10^6 次操作。
    线圈数据
    - 线圈电压范围:5至110VDC。
    - 最大线圈功率:1200mW 或 800mW。
    - 线圈版本:
    - 800mW 系列:12VDC, 15VDC, 18VDC, 21VDC, 24VDC, 36VDC, 48VDC, 110VDC。
    - 1200mW 系列:5VDC, 6VDC, 9VDC, 12VDC, 18VDC, 21VDC, 24VDC, 36VDC, 40VDC, 48VDC, 60VDC, 110VDC。
    其他数据
    - 材料符合性:符合欧盟RoHS/ELV、中国RoHS、REACH标准。
    - 环境温度范围:-25°C 至 70°C。
    - 保护等级:符合IEC 61810 RTIII标准。
    - 重量:30g。
    - 耐焊接热冲击:符合IEC 60068-2-20标准,260°C/5秒。
    - 包装:每管10个。
    绝缘数据
    - 初始介电强度:触点间1500Vrms,触点与线圈间4000Vrms,相邻触点间3000Vrms。
    - 间隙/爬电距离:触点间≥5.5/5.5mm,触点与线圈间≥5.5/5.5mm。
    - 绝缘类型:符合EN 50178标准。

    产品特点和优势


    独特功能和优势:
    1. 强制导向触点(FGC):确保电路分断时各触点的同步动作,提高安全性。
    2. 增强绝缘:触点间、触点与线圈间、相邻触点间的高绝缘强度(1500Vrms、4000Vrms、3000Vrms)。
    3. 广泛的工作温度范围:-25°C至70°C,适用于多种恶劣环境。
    4. 高耐焊接热冲击能力:260°C/5秒,适合自动贴片机生产。
    5. 多种触点配置:3NO+3NC、4NO+2NC、5NO+1NC,满足不同需求。
    6. 多种线圈电压选择:从5VDC到110VDC,覆盖广泛的电源电压。

    应用案例和使用建议


    应用案例:
    - 紧急关断:在生产线、机械设备中作为紧急停止开关。
    - 压力控制:用于监测和控制压力系统,如空调系统中的压力传感器。
    - 电梯和自动扶梯控制:确保电梯门的正确开关,提供额外的安全保障。
    使用建议:
    - 环境适应性:由于具有广泛的温度适应范围,可以在户外和工业环境中稳定工作。
    - 接线布局:根据需要选择合适的触点配置,避免错误接线导致的安全风险。
    - 负载管理:确保接触器承载的负载不超过其额定值,以延长使用寿命。
    - 定期检查:对于频繁操作的应用场合,建议定期检查接触器的工作状态,确保长期可靠运行。

    兼容性和支持


    兼容性:
    - 该继电器可与各种标准电气系统兼容,适用于不同电压和电流的需求。
    支持和服务:
    - 供应商提供详尽的技术文档、产品规格和应用指南,支持客户使用。
    - 提供技术支持服务,解答用户在安装和使用过程中遇到的问题。

    常见问题与解决方案


    常见问题与解决方案:
    1. 问:接触器如何测试其可靠性?
    - 答:可以进行介电强度测试和接触电阻测量来确认接触器的可靠性。
    2. 问:如何判断接触器已损坏?
    - 答:观察接触器是否出现过热、打火现象,或者通过测量接触电阻变化来判断。
    3. 问:接触器能否承受极端温度环境?
    - 答:SR6系列接触器可在-25°C至70°C的温度范围内工作,但需确保连接线路能够适应这一温度范围。

    总结和推荐


    综合评估:
    - 优点:
    - 强制导向触点提供了极高的安全性。
    - 高绝缘强度,确保了电气隔离。
    - 广泛的工作温度范围,适用于多种环境。
    - 多种触点配置和线圈电压选择,灵活性高。
    推荐:
    - 推荐使用:SR6系列接触器因其出色的安全性、高可靠性和广泛应用场景,强烈推荐在需要高安全性和高可靠性的控制系统中使用。

5-1415539-2参数

参数
电气寿命 -
开关功能 -
开关配置 4NO/2NC
电流额定值 -
电压额定值 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

5-1415539-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
