6-1414920-0

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: PCB Single Relays
供应商型号: JY-6-1414920-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 6-1414920-0

6-1414920-0概述


    产品简介

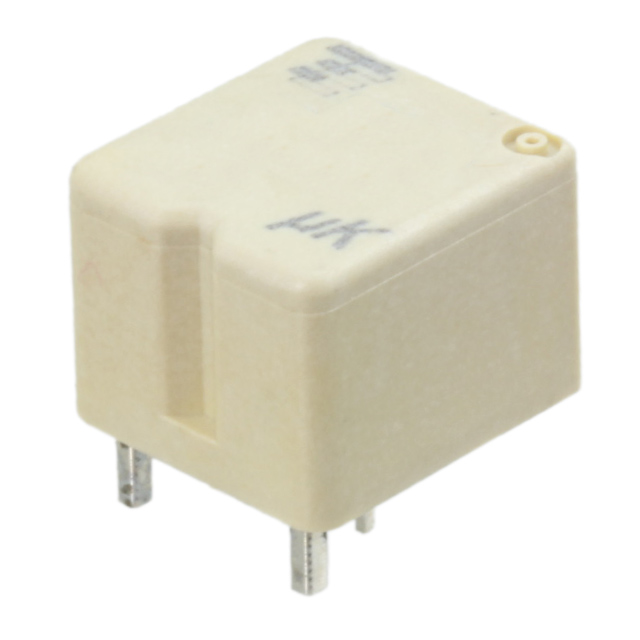

    小型功率继电器 Micro Relay K (THT – THR)
    Micro Relay K(THT – THR)是一种适用于汽车和工业应用的小型功率继电器。其主要功能是在控制电路中实现开关控制,能够用于控制诸如门锁、加热前挡风玻璃、内部照明、座椅控制、天窗、车窗升降器和雨刷控制等功能。该继电器具有体积小、重量轻的特点,能够在高电流环境下稳定运行,同时提供低噪声操作。

    技术参数


    - 接触负载能力
    - 电感负载:16VDC,最大切换电流30/25A(23°C时)
    - 雨刷负载:16VDC,最大切换电流25A(23°C时)
    - 电阻/电感负载:16VDC,最大切换电流30A(23°C时)
    - 接触材料
    - 银合金接触材料
    - 电气耐久性
    - 机械寿命 >5x10^6 次操作
    - 电气耐久性(12VDC线圈)>1x10^5 次操作(标准形式A)
    - 电气特性
    - 额定电压:12VDC
    - 初始压降:常闭(NC)接触压降 ≤ 300mV
    - 操作时间:典型值 3ms
    - 释放时间:典型值 1.5ms
    - 工作环境
    - 环境温度范围:-40°C 至 +105°C
    - 存储温度范围:根据IEC 60068-1标准
    - 其他数据
    - EU RoHS/ELV 合规
    - 冷藏存储测试:符合 IEC 60068-2-1 标准
    - 快速温度变化测试:符合 IEC 60068-2-14 标准
    - 振动测试:符合 IEC 60068-2-6 标准

    产品特点和优势


    Micro Relay K的主要特点是小巧轻便,低噪声操作以及不同焊接方式(波峰焊和回流焊)兼容性。这使得它在多种应用场景中表现优异。例如,在加热前挡风玻璃和雨刷控制系统中,它的高可靠性和稳定性确保了良好的用户体验。

    应用案例和使用建议


    Micro Relay K广泛应用于汽车和工业控制系统中。例如,在车辆的天窗控制系统中,Micro Relay K可以高效地控制电机以实现天窗的开启和关闭。此外,在车窗升降系统中,继电器可以处理大电流,确保长时间稳定运行。对于终端用户来说,建议在安装过程中注意保持电路连接的清洁,以避免接触电阻增加导致的可靠性问题。

    兼容性和支持


    Micro Relay K的设计考虑到了与其他电子元器件的兼容性,可以在多种不同的印刷电路板(PCB)上使用。制造商提供了详细的技术文档和支持,包括详细的安装指南和常见问题解答,帮助用户快速解决问题并保证设备的正常运行。

    常见问题与解决方案


    - 问题:初始压降过高
    - 解决方案: 确保接触面干净,没有氧化物或其他污染物。可以使用适当的清洁剂进行清理。

    - 问题:释放时间过长
    - 解决方案: 检查是否有低阻抗抑制装置并移除,或者调整温度以适应推荐的工作环境。
    - 问题:接触电阻增加
    - 解决方案: 定期检查接触面的状况,必要时更换接触部分。

    总结和推荐


    综上所述,Micro Relay K是一款高性能、可靠的小型功率继电器,适用于各种汽车和工业应用场景。其优越的电气特性和环境适应能力使其在市场上具有很高的竞争力。对于需要高性能继电器的用户来说,Micro Relay K是一个值得推荐的选择。

6-1414920-0参数

参数
继电器类型 -
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

6-1414920-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-1414920-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 6-1414920-0 6-1414920-0数据手册

6-1414920-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
