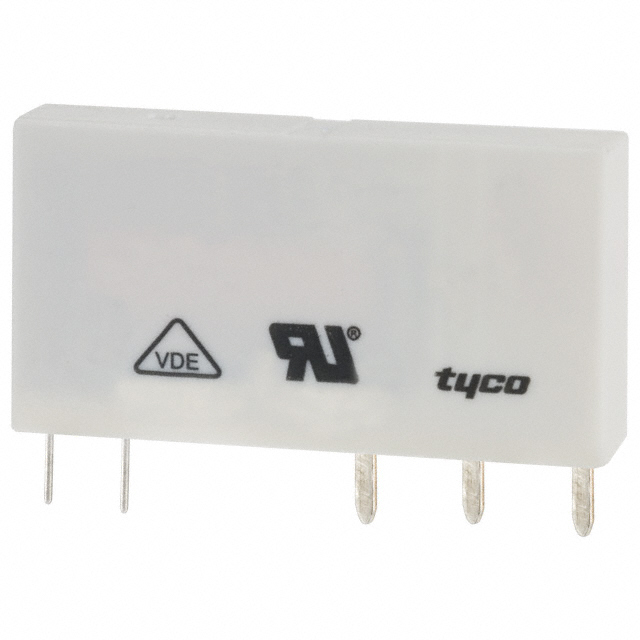

V23092-A1024-A301

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, SNR系列, 24V 直流线圈电压, 切换电流6A, 单刀双掷
供应商型号: U-V23092-A1024-A301
供应商: 云汉优选
标准整包数: 20
TE CONNECTIVITY 其他继电器 V23092-A1024-A301

V23092-A1024-A301概述

    SCHRACK Slimline PCB Relay SNR 技术手册

    1. 产品简介


    SCHRACK Slimline PCB Relay SNR 是一种用于印刷电路板(PCB)的通用继电器,适用于接口技术、可编程逻辑控制器(PLC)、定时器以及集中式和分布式加热控制等多种应用场景。该产品具有紧凑的设计,仅5毫米宽,适用于高功能密度和紧凑包装的应用场合。

    2. 技术参数


    - 接触配置:1极,1个转换开关(CO),1个常开开关(NO)
    - 接触材料:镉自由触点,AgNi 90/10(交流负载)
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:6A
    - 最大闭合电流(4秒内,df 10%):10A
    - 断开能力:最大1500VA
    - 接触材料:AgSnO2, AgNi 90/10(镀金)
    - 最小推荐接触负载:100mA,12V,50mW
    - 操作频率:带负载/无负载时为6/1200分钟-1
    - 动作/释放时间:最大12/5ms
    - 弹跳时间:最大3/8ms
    - 线圈电压范围:5至60VDC
    - 初始耐压强度:
    - 接触间:1000Vrms
    - 触点与线圈间:4000Vrms
    - 爬电距离/电气间隙:≥6/8mm
    - 工作温度范围:-40至+85°C
    - 环境防护等级:IEC 61810 RTIII - 防水等级

    3. 产品特点和优势


    - 紧凑设计:仅5毫米宽,允许高功能密度和紧凑包装。
    - 坚固耐用:使用强韧的线圈引脚,适用于DIN轨道插座。
    - 敏感线圈:170mW,易于驱动。
    - 增强绝缘:符合保护等级II,适合在需要较高绝缘强度的应用中使用。
    - 环境友好:无镉接触材料,满足欧盟RoHS/ELV、中国RoHS及REACH标准。

    4. 应用案例和使用建议


    SCHRACK Slimline PCB Relay SNR 主要应用于工业自动化领域,如接口技术、PLC、定时器、集中式和分散式加热控制等。对于需要高度可靠性和紧凑性的应用场景,此继电器是一个理想选择。使用时应注意其操作频率、电流和电压限制,确保在其额定范围内使用以避免过载风险。

    5. 兼容性和支持


    - 兼容性:与大多数标准DIN轨道插座兼容,适用于多种控制设备。
    - 支持:TE Connectivity提供详细的安装指南和技术支持,确保客户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - Q: 继电器在操作过程中频繁弹跳怎么办?
    - A: 检查接触面是否清洁,必要时更换接触材料。确保继电器处于适当的环境温度范围内。

    - Q: 如何提高继电器的操作寿命?
    - A: 减少不必要的振动和冲击,确保线圈电压稳定,不超过其额定值。定期进行维护检查,确保接触部分良好。

    7. 总结和推荐


    SCHRACK Slimline PCB Relay SNR 是一款高性能的通用继电器,以其紧凑的设计、强大的接触材料和可靠的性能,成为众多工业自动化应用的理想选择。无论是在接口技术、PLC系统还是加热控制领域,都能展现出卓越的表现。强烈推荐给需要高可靠性、高功能密度和紧凑设计的工程师和制造商。
    如果您需要进一步的技术支持或定制服务,可以访问TE Connectivity官网获取更多信息。

V23092-A1024-A301参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 28mm*5mm*5mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23092-A1024-A301厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23092-A1024-A301数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23092-A1024-A301 V23092-A1024-A301数据手册

V23092-A1024-A301封装设计

查看详情并下载
Symbol
Footprint
3D Model
